Фитинги Серия 6000
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
4
/1.05.
1023

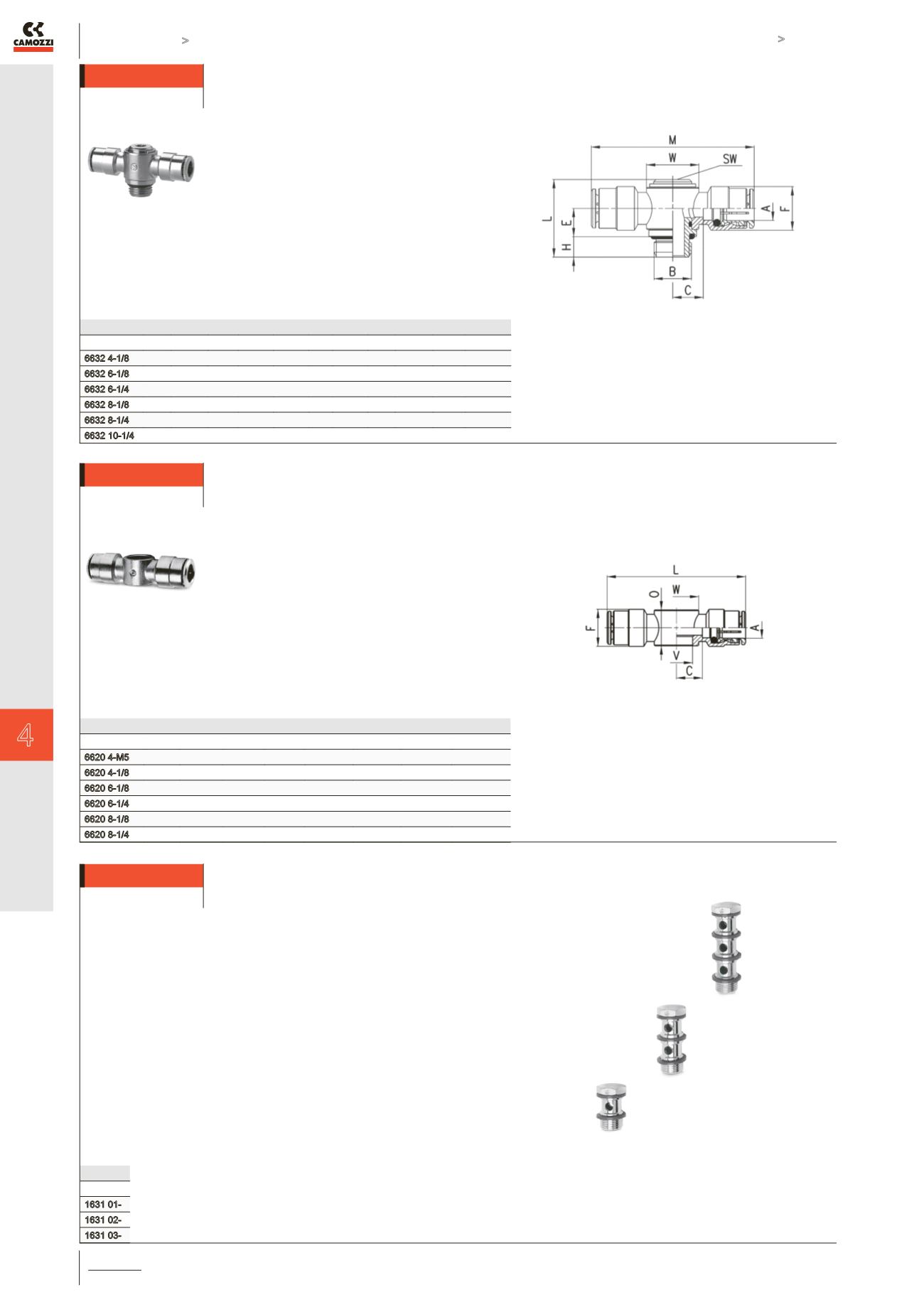

Фитинги Мод. 6632
Фитинги с уплотнительным кольцом NBR
Тройники поворотные
РАЗМЕРЫ
Мод.
A B C E F H L M W SW Вес (г)
6632 4-1/8 4 G1/8 7,5 10,2 9 5 25 43 Ø 14 4
24
6632 6-1/8 6 G1/8 8 10,2 12,7 5 25 48 Ø 14 4
33
6632 6-1/4 6 G1/4 10 9,1 12,7 6 25,3 52 Ø 18 5
35
6632 8-1/8 8 G1/8 8 10,2 14,2 5 25 51 Ø 14 4
39
6632 8-1/4 8 G1/4 10 9,1 14,2 6 25,3 55 Ø 18 5
40
6632 10-1/4 10 G1/4 8,8 9,1 16,5 6 25,3 58 Ø 18 5
50
Фитинги Мод. 6620
Двойные серьги
Для сборки с:
⋆ = Мод. SCU, SVU, SCO...
° = Мод. 1631, 1635, SCU, SVU, SCO...
РАЗМЕРЫ
Мод.
A
C
F
L
O
V
W Вес (г)
6620 4-M5
⋆
4
5
9
38
9
5,1
Ø 9
13
6620 4-1/8°
4
7,5
9
43
14,5
9,8
Ø 14
19
6620 6-1/8°
6
8
12,7
48
14,5
9,8
Ø 14
24
6620 6-1/4°
6
10
12,7
52
14,5
13,2
Ø 18
26
6620 8-1/8°
8
8
14,2
51
14,5
9,8
Ø 14
32
6620 8-1/4°
8
10
14,2
55
14,5
13,2
Ø 18
34
Фитинги Мод. 1631
01... = Для сборки с одной серьгой
02... = Для сборки с двумя серьгами
03... = Для сборки с тремя серьгами
Размеры пустотелых болтов показаны
в разделе
4/2.05.09
Мод.
1631 01-
1631 02-
1631 03-
