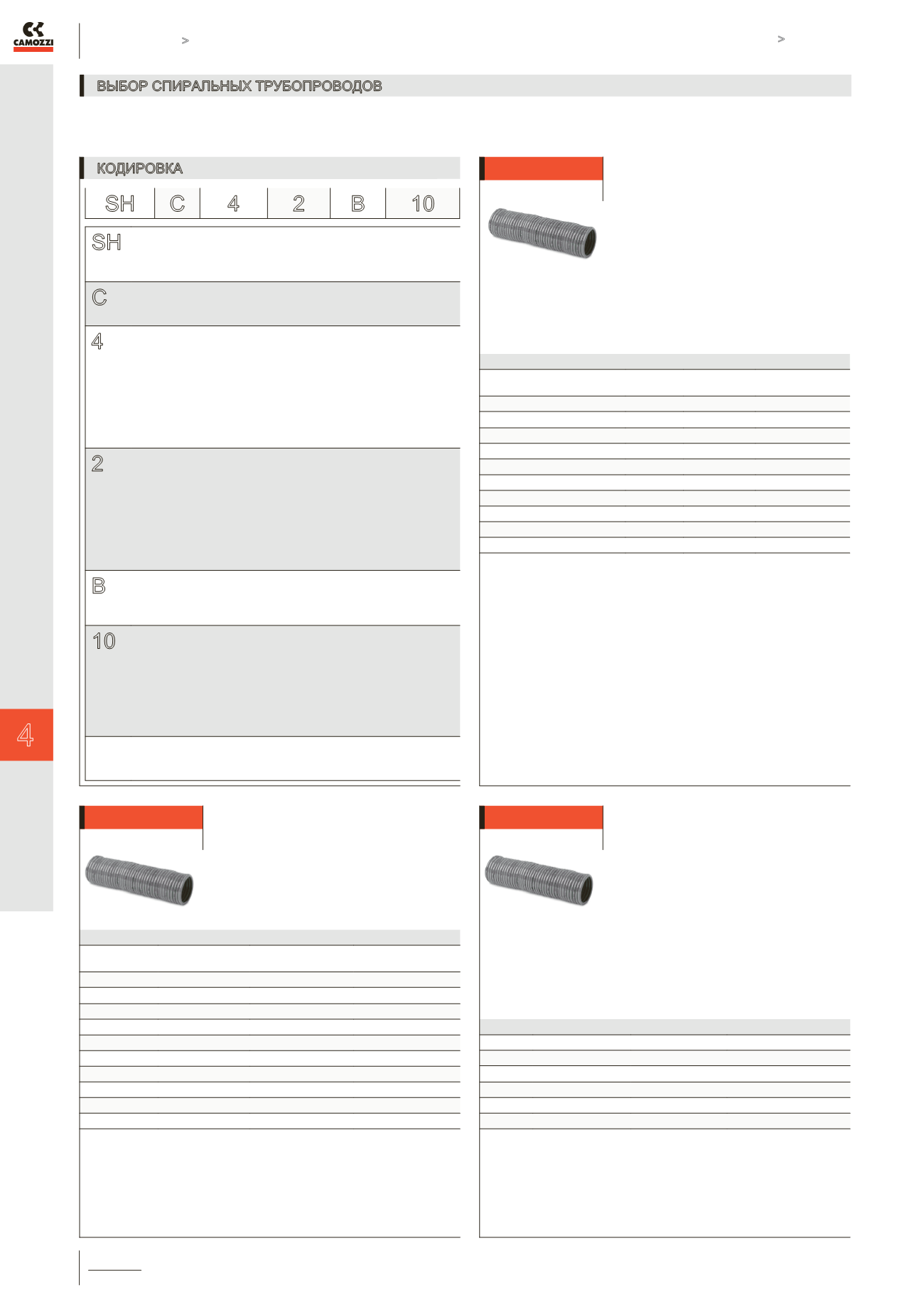

ФОРМИРОВАНИЕ КОДА ДЛЯ ЗАКАЗА В РОССИИ
Трубопровод Мод. S…, SC…
Трубопровод спиральный (Рилсан).
Рабочая температура: -40…+80°С
Рабочая длина для Мод. SL = 2; 3,75; 5; 6; 7,5; 10; 12; 15 м
Рабочая длина для Мод. SCL = 2,5; 3,75; 5; 6; 7,5; 15 м
D/d
ø внешний,
мм
ø внутренний,
мм
Рабочее давление,
бар
4/2
50
42
44
4/2,5 только для Мод. SC
50
42
31
5/3
62
52
33
6/4
64
52
28
8/6
86
70
20
10/8
102
82
16
12/10
126
102
12
14/12 только для Мод. S
180
152
10
15/12,5
182
152
12
16/13 только для Мод. S
184
152
13
Трубопровод Мод. SP…
Трубопровод спиральный (Полиуретан).
Рабочая температура: -20…+60°С
Для D/d = 4/2, 8/6, 10/7,5, 12/9 рабочая длина L = 7,5; 15 м
Для D/d = 6/4, 8/5, 10/6,5, 12/8, 16/10 рабочая длина L = 3,75; 5; 7,5; 15 м
Для D/d = 6/4 рабочая длина L = 15 м
** диаметры для Мод. SPC,
для Мод. SPC рабочая длина L = 2,5; 3,75; 5; 7,5 м
D/d
ø внешний,
мм
ø внутренний,
мм
Рабочее давление,
бар
4/2
38
30
19
6/4
42
30
13
6/4**
56
44
13
8/5**
46
30
17
8/6
76
60
9
10/6,5**
60
40
13
10/7,5
105
85
9
12/8**
84
60
9
12/9
124
100
8
16/10**
92
60
16
Для Мод. SH рабочая длина L = 2,5; 3,75; 5; 6; 7,5; 10; 12; 15 м
Для Мод. SHС рабочая длина L = 2,5; 3,75; 5; 6; 7,5; 15 м
Трубопровод Мод. SH…, SHC…
Трубопровод спиральный (Полиэстер).
Рабочая температура: -20…+100°С
D/d
ø внешний, мм ø внутренний, мм Рабочее давление, бар
4/2
50
42
25
6/4
66
54
21
8/6
88
72
15
10/8
106
86
12
12/10
130
106
10
КОДИРОВКА
ВЫБОР СПИРАЛЬНЫХ ТРУБОПРОВОДОВ
SH C 4 2 B 10
SH
МАТЕРИАЛЫ:
SH = полиэстер
S = рилсан
SP = полиуретан
C
ОТВОД КОНЦОВ ТРУБОПРОВОДА:
С = прямой отвод
= спиральный отвод
4
ВНЕШНИЙ ДИАМЕТР:
4 = 4 мм
5 = 5 мм
6 = 6 мм
8 = 8 мм
10 = 10 мм
12 = 12 мм
14 = 14 мм
15 = 15 мм
16 = 16 мм
2
ВНУТРЕННИЙ ДИАМЕТР:
2 = 2 мм
3 = 3 мм
4 = 4 мм
6 = 6 мм
8 = 8 мм
10 = 10 мм
12 = 12 мм
125 = 12,5 мм
13 = 13 мм
B
ЦВЕТ:
В = синий (стандартный)
N = черный (для SP – по запросу)
А = оранжевый (для SP – по запросу)
10
ЛИНЕЙНАЯ ДЛИНА:
5 = 5 м (2,5 м - рабочая длина)
75 = 7,5 м (3,75 м - рабочая длина)
10 = 10 мм (5 м - рабочая длина)
12 = 12 мм (6 м - рабочая длина)
15 = 15 м (7,5 м - рабочая длина)
20 = 20 м (10 м - рабочая длина) только для S - рилсан и SH - полиэстер
24 = 24 м (12 м - рабочая длина) только для S - рилсан и SH - полиэстер
30 = 30 м (15 м - рабочая длина)
* максимальная длина трубопровода в рабочем состоянии должна быть
в два раза меньше линейной длины
** другие цвета трубопровода по запросу
