ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Цилиндры Серия 31 - Тандем и многопозиционное исполнение
1/2.20.
163

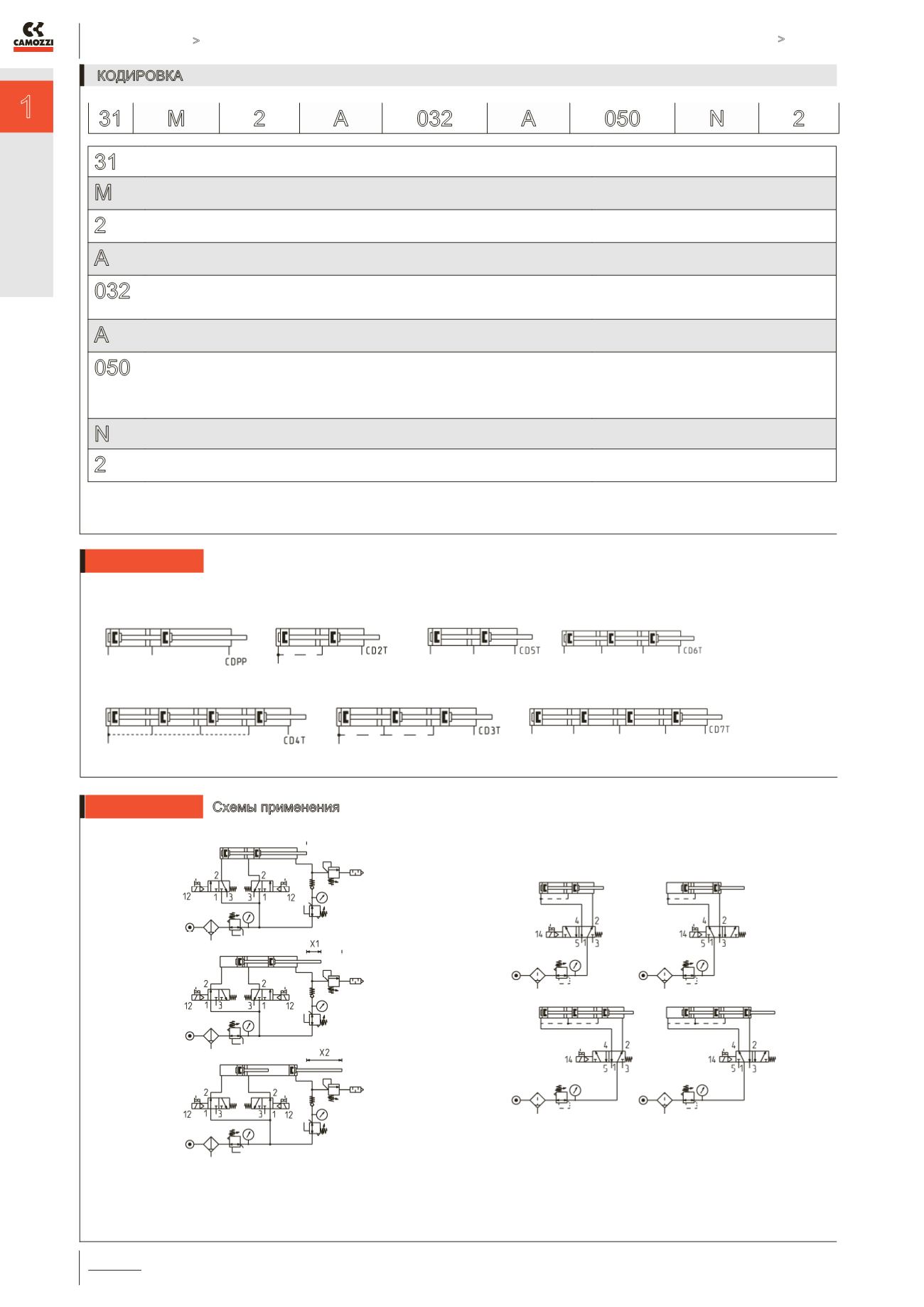

Схемы применения
Многопозиционный цилиндр
Пример кодировки:
X1 = 25 мм и X2 = 100 мм
31M2A032A25/100N
Тандем
Пример кодировки:
ход 25 мм
31M2A032A025N2 (2 секции)
КОДИРОВКА
31 M 2 A 032 A 050 N 2
31 СЕРИЯ
M МОДИФИКАЦИЯ
M = шток с наружной резьбой F = шток с внутренней резьбой
2 ДЕЙСТВИЕ:
2 = двустороннее
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CD2T - CD3T - CD4T - CDPP
A МАТЕРИАЛЫ:
A = корпус – анодированный алюминий, шток – нержавеющая сталь AISI 303
032 ДИАМЕТРЫ:
012 = ø 12 мм - 016 = ø 16 мм - 020 = ø 20 мм - 025 = ø 25 мм - 032 = ø 32 мм
040 = ø 40 мм - 050 = ø 50 мм - 063 = ø 63 мм - 080 = ø 80 мм - 100 = ø 100 мм
A ТИП КРЕПЛЕНИЯ:
A = стандарт
050 ХОД:
- тандем 31M-31F (мин. и макс.): - многопозиционный цилиндр 31M-31F (мин. и макс.):
ø 12 ÷ 25 = 1 ÷ 80 мм ø 12 ÷ 25 = для хода X2 макс. 200 мм
ø 32 ÷ 100 =1 ÷ 100 мм ø 32 ÷ 63 = для хода X2 макс. 300 мм
ø 80 ÷ 100 = для хода X2 макс. 400 мм
N ТАНДЕМ И МНОГОПОЗИЦИОННЫЙ ЦИЛИНДР
2 СЕКЦИИ (только для тандема):
2 = 2 секции - 3 = 3 секции - 4 = 4 секции
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
