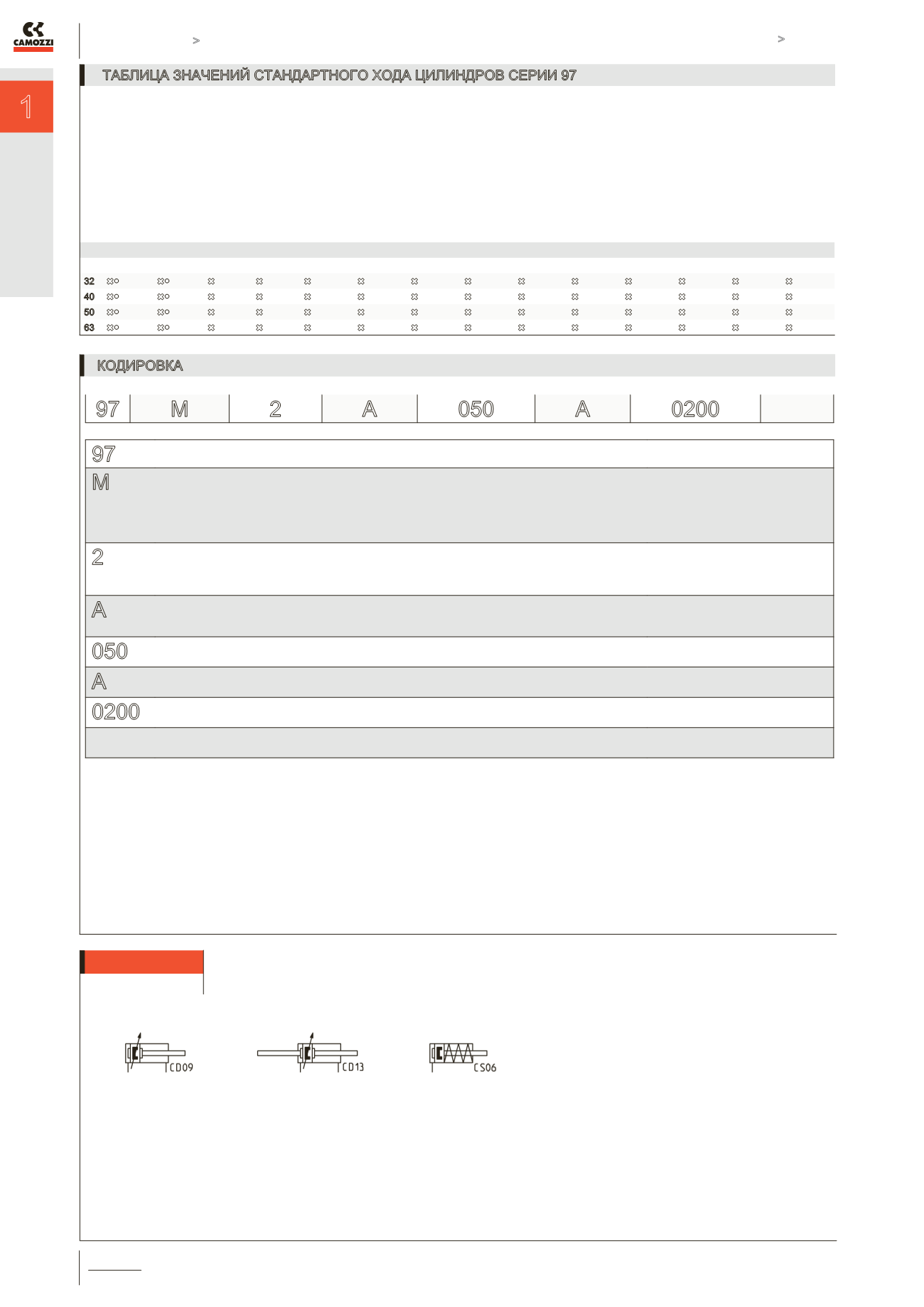

ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические из нержавеющей стали Серии 97
1
/3.20.
183
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ СЕРИИ 97
97 M 2
A
050
A
0200
97
СЕРИЯ
М
МОДИФИКАЦИЯ:
M = задняя крышка с цилиндрическим шарниром
S = задняя крышка со сферическим шарниром
F = задняя крышка-цапфа
T = резьбовые крышки
A = штифтовые крышки
2
ДЕЙСТВИЕ:
1 = одностороннее (с передней возвратной пружиной)
2 = двустороннее (с демпфированием в обе стороны)
6 = двустороннее (с проходным штоком и демпфированием в обе стороны (только исполнение Т и А))
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CS06
CD09
CD13
A
МАТЕРИАЛЫ:
A = нержавеющая сталь AISI 304, уплотнения полиуретан
V = нержавеющая сталь AISI 304, уплотнения FKM (максимальная рабочая температура: до +150°C)
050
ДИАМЕТРЫ:
032 = ø 32 мм - 040 = ø 40 мм - 050 = ø 50 мм - 063 = ø 63 мм
A
КОМПЛЕКТАЦИЯ:
A = стандарт (с гайкой штока Мод. U и крышки Мод. V)
0200
ХОД:
25 ÷ 800 мм
= стандарт
V = штоковая манжета. Материал: фторкаучук (FKM)
● = одностороннего действия
✖ = двустороннего действия
Ø 25
50
75
80
100
125
150
160
200
250
300
320
400
500
32 ✖●
✖●
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
40 ✖●
✖●
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
50 ✖●
✖●
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
63 ✖●
✖●
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
