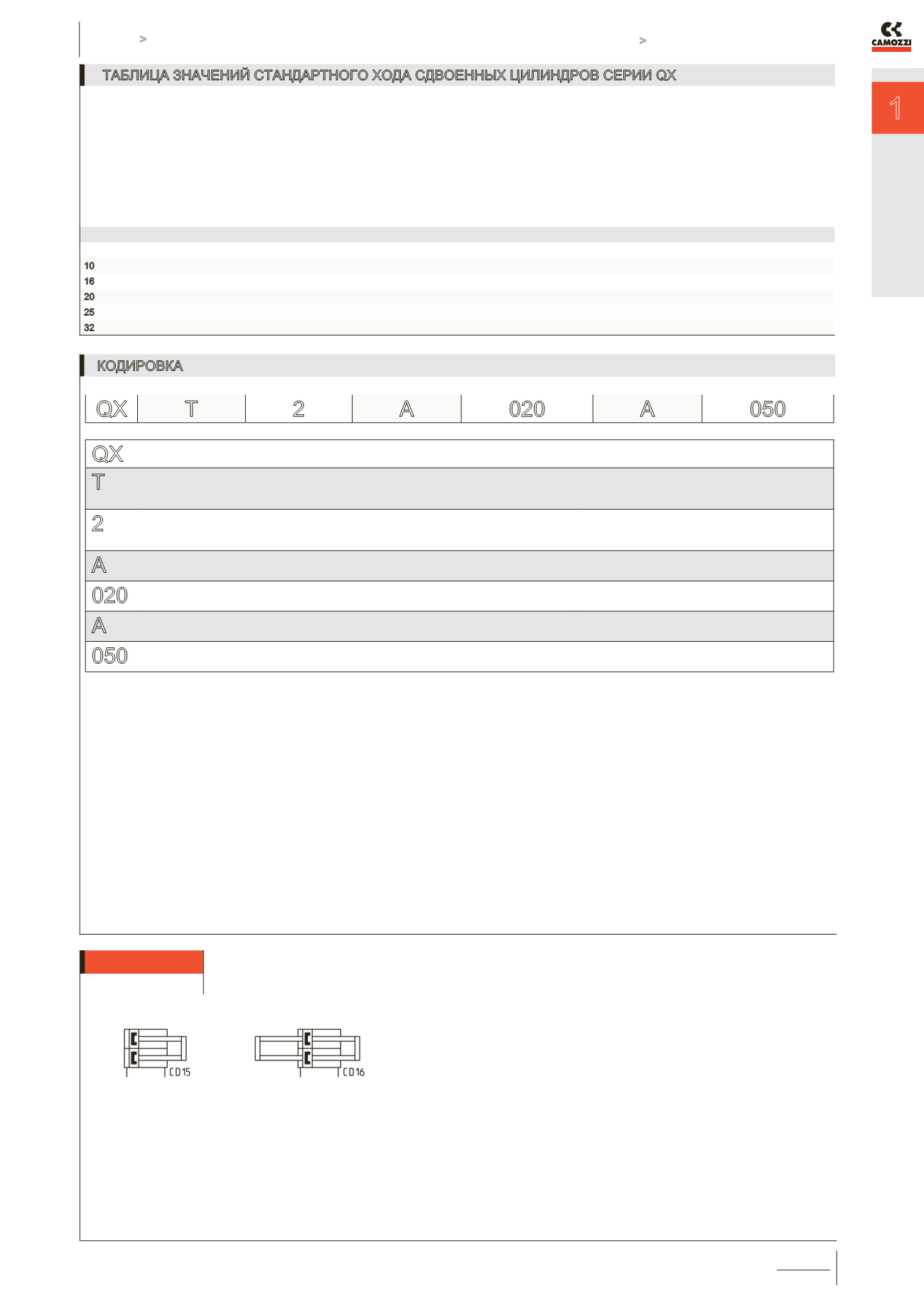

ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Сдвоенные цилиндры Серия QX
1/4.15.
204
КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА СДВОЕННЫХ ЦИЛИНДРОВ СЕРИИ QХ
QX T 2 A 020 A 050
QX СЕРИЯ
T МОДИФИКАЦИЯ:
T = самосмазывающийся подшипник скольжения из бронзы
B = линейный шариковый подшипник
2 ДЕЙСТВИЕ:
2 = двустороннее (односторонний шток, 1 фланец)
3 = двустороннее (двусторонний шток, 2 фланца)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CD15
CD16
A МАТЕРИАЛЫ:
A = стандартное исполнение
020 ДИАМЕТРЫ:
010 = ø 10 мм - 016 = ø 16 мм - 020 = ø 20 мм - 025 = ø 25 мм - 032 = ø 32 мм
A ТИП КРЕПЛЕНИЯ:
A = стандарт
050 ХОД:
от 10 до 100 мм
■ = двустороннего действия
Ø 10 20 30 40 50 75 100
10 ■ ■ ■ ■ ■ ■
16 ■ ■ ■ ■ ■ ■ ■
20 ■ ■ ■ ■ ■ ■ ■
25 ■ ■ ■ ■ ■ ■ ■
32 ■ ■ ■ ■ ■ ■ ■
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
