ПЕРЕМЕЩЕНИЕ
КАТАЛОГ > Версия 8.7 ПЕРЕМЕЩЕНИЕ > Схваты Серия CGLN
1/7.27.
265

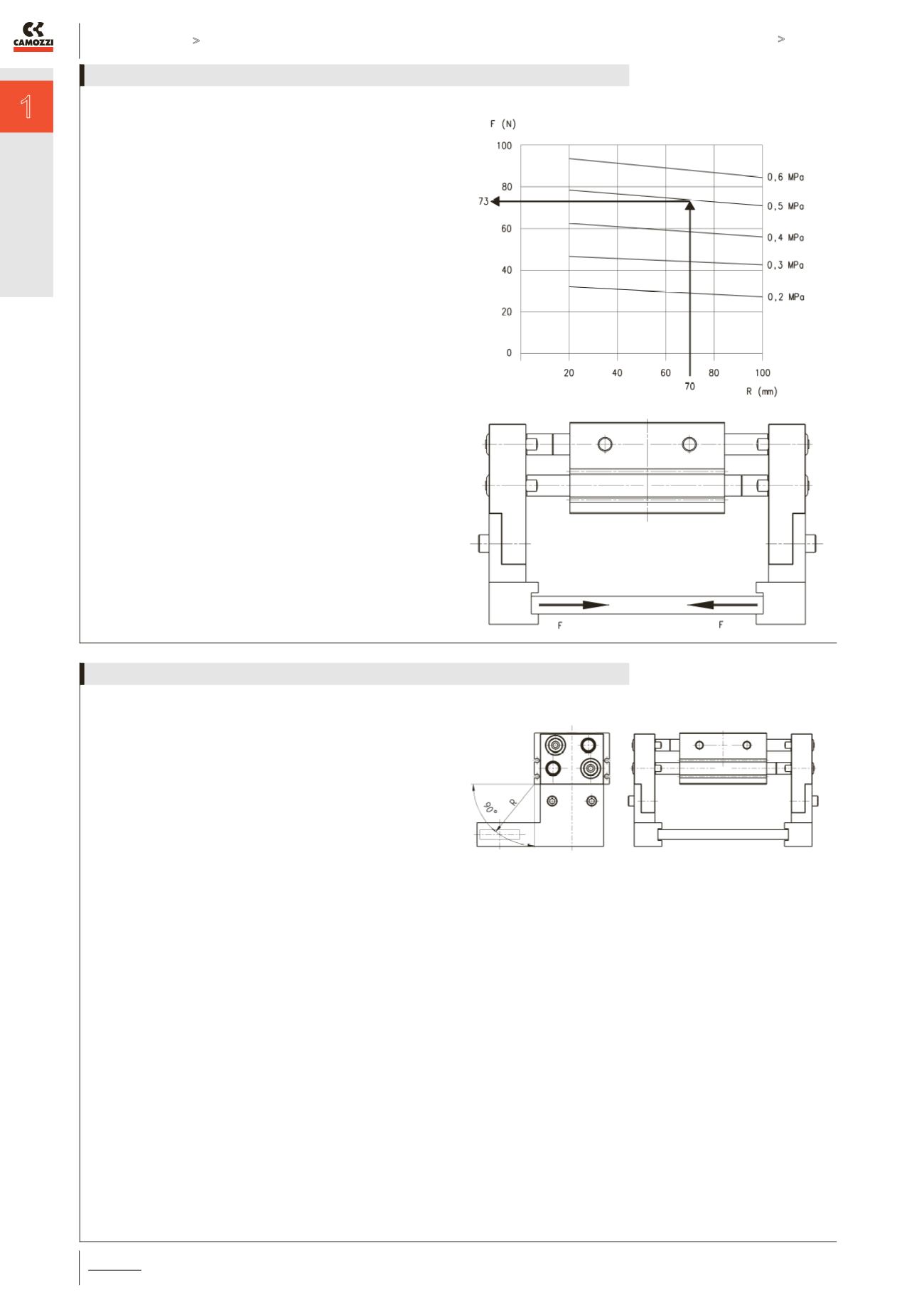

Выбор схвата осуществляться в зависимости от
веса объекта, который должен быть перемещен.
Предполагается, что выбранная модель развивает усилие
зажима по крайней мере в 20 раз выше, чем вес объекта.
В случаях высоких ускорений или ударов, необходимо
большее усилие зажима.
ПРИМЕР РАСЧЕТА (СМ. СХЕМУ СПРАВА)
Размер объекта для перемещения = 200 м х 20 мм
Вес объекта, который будет перемещен (кг) = 0,3
Коэффициент запаса = 20
Плечо захвата R (мм) = 70
Рабочее давление (МПа) = 0,5
Мин. требуемое усилие зажима
F мин = 0,3 кг х 20 х 9,8 м/с2 = 60Н
Используя диаграмму, при указанных выше условиях,
подбираем зажим Мод. CGLN-20 с эффективным
усилием 73 Н.
Подбираем модель схвата у которого ширина пространства
между губками в разжатом состоянии больше ширины
объекта. Выбираем Мод. CGLN-20-80.
F = 220 мм > 200 мм
Расстояние до точки захвата R должно быть в пределах
значений, показанных на графиках “Диаграммы усилия
захвата”
R = расстояние захвата (мм)
КРИТЕРИИ ВЫБОРА МОДЕЛИ СХВАТА: 1) АНАЛИЗ СИЛЫ ЗАХВАТА
КРИТЕРИИ ДЛЯ ВЫБОРА РАЗМЕРА: 2) АНАЛИЗ РАССТОЯНИЯ
