ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические бесштоковые Серия 50
1
/8.05.
289
50
СЕРИЯ
М
МОДИФИКАЦИЯ:
M = стандарт, магнитные
2
ДЕЙСТВИЕ:
2 = двустороннего действия с демпфированием
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ:
CDSS
P
МАТЕРИАЛЫ:
P = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, стандартная каретка
U = анодированный алюминиевый профиль, уплотнения полиуретан и NBR, каретка с фланцем
50
ДИАМЕТРЫ:
16 = ø 16 мм
25 = ø 25 мм
32 = ø 32 мм
40 = ø 40 мм
50 = ø 50 мм
63 = ø 63 мм
80 = ø 80 мм
A
КРЕПЛЕНИЕ:
A = стандарт
0500
ХОД (см. таблицу)

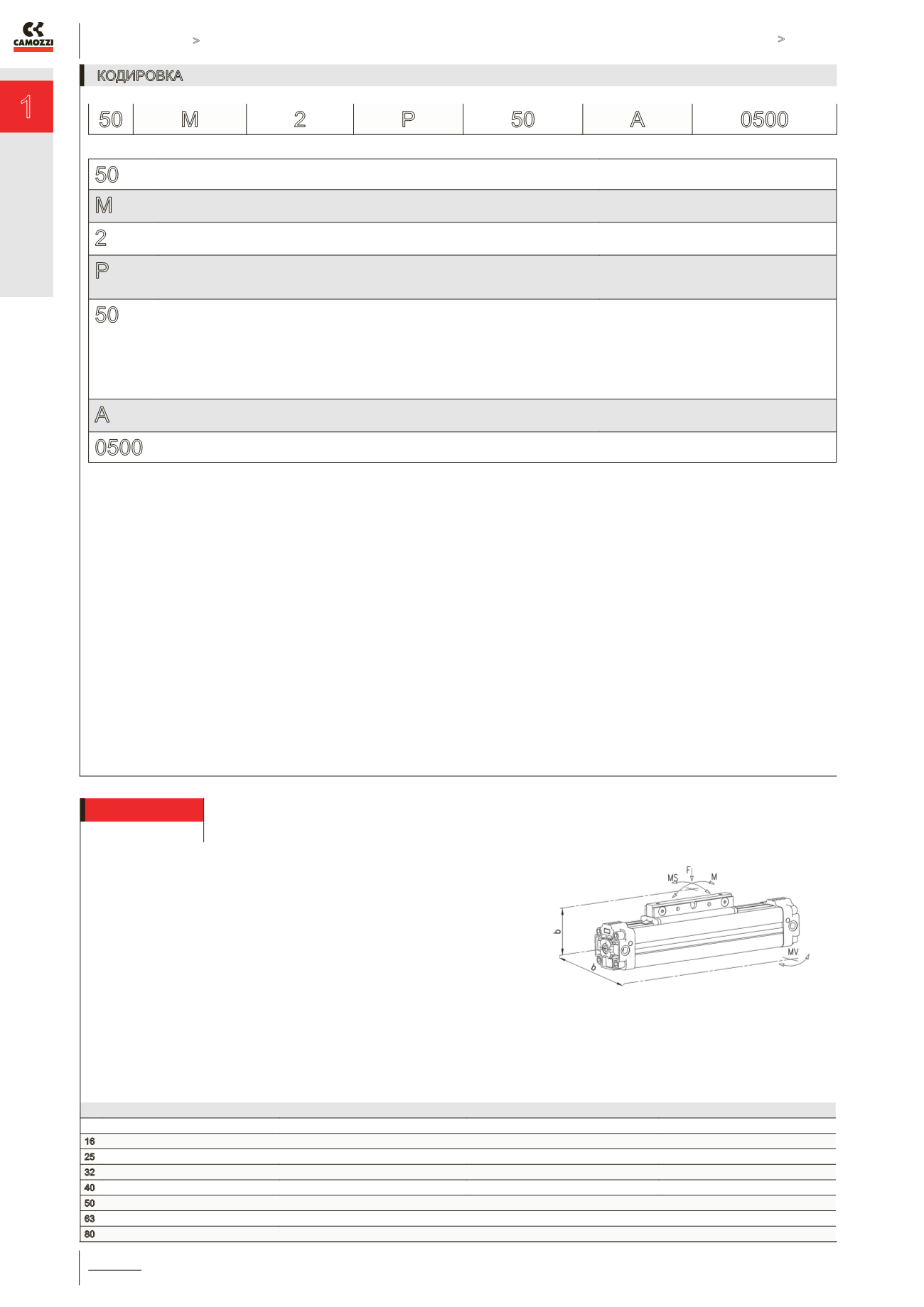

КОДИРОВКА
Ø Макс. допустимая нагрузка (Н) F
Макс. изгибающий момент (Н*м) M Макс. изгибающий момент (Н*м) Ms
Скручивающий момент (Н*м) Mv
16
218
3,1
0,5
1
25
660
12,4
1,9
5
32
720
30
4
8
40
1370
39
4
9
50
1600
122
11
16
63
2210
190
19
26
80
3770
305
30
47
50 M
2
P
50
A
0500
МАКСИМАЛЬНО ДОПУСТИМАЯ НАГРУЗКА И МОМЕНТЫ
M = F x b
MS = F x b
MV = F x b
Примечание: Предполагается что нагрузки и
моменты приложены независимо.
