УПРАВЛЕНИЕ
КАТАЛОГ
>
Версия 8.7
УПРАВЛЕНИЕ >
Распределители Серии P
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования

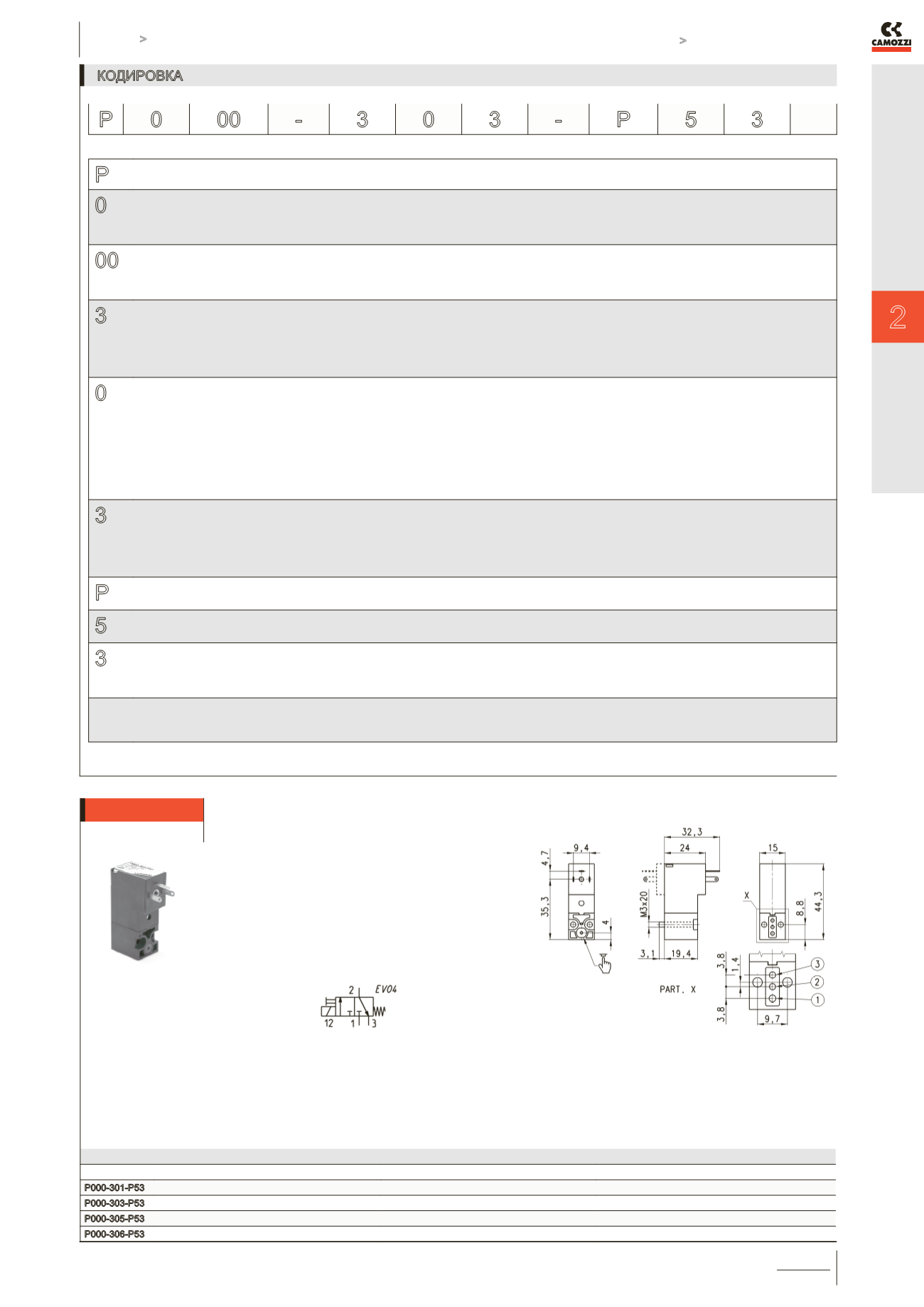

378
2
/1.15.
P
СЕРИЯ
0
КОНСТРУКЦИЯ КОРПУСА:
0 = монтажная колодка (только M5) или уплотнение
1 = односторонняя многоместная плита
2 = двусторонняя многоместная плита
00
КОЛИЧЕСТВО МЕСТ:
00 = распределитель без плиты
01 = одноместная плита (только M5)
02 ÷ 99 = количество мест на многоместной плите
3
КОЛИЧЕСТВО ЛИНИЙ - ФУНКЦИЯ:
0 = 3 линии без детализации
3 = 3 линии Н.З.
4 = 3 линии Н.О.
5 = 3 линии Н.З. повернутые на 180°
6 = 3 линии Н.О. повернутые на 180°
0
ПРИСОЕДИНЕНИЕ:
0 = приточное исполнение (только для одноместной плиты)
ГРУППОВОЙ МОНТАЖ (для Серия W, P и PN):
2 = М5, боковое
3 = под трубку ø 3, боковое
4 = под трубку ø 4, боковое
6 = М5, заднее
7 = под трубку ø 3, заднее
8 = под трубку ø 4, заднее
3
УСЛОВНЫЙ ПРОХОД - МАКС. ДАВЛЕНИЕ
1 = ø 0,8 (1 W) 10 бар (Н.З. только для 24 V)
3 = ø 1,5 (2 W) 7 бар (Н.З.), 5 бар (Н.О.)
5 = ø 1,1 Н.З. (2 W) 10 бар (Н.З.)
ø 0,9 Н.О. (2 W) 10 бар (Н.О.)
6 = ø 1,5 Н.З. (2 W) 3 бар (Н.З.)
P
МАТЕРИАЛЫ:
P = корпус PBT технополимер, уплотнения клапана FKM, другие уплотнения NBR (FKM по запросу)
5
ТИП ПОДКЛЮЧЕНИЯ
5 = специальный разъем 9,4 мм
3
НАПРЯЖЕНИЕ СОЛЕНОИДА*:
B = 24 V 50/60 Hz 2 = 12V DC 6 = 110 V DC
C = 48 V 50/60 Hz 3 = 24 V DC
D = 110 V 50/60 Hz 4 = 48 V DC
ИСПОЛНЕНИЯ:
= с винтами для металла (стандарт)
P = с винтами для пластика
* Допуск колебаний напряжения: в сторону увеличения 10%, в сторону уменьшения 25%
КОДИРОВКА
Мод.
Условный проход, мм
Расход Qn, Нл/мин
Давление мин. - макс., Бар
P000-301-P53
0,8
25
0 ÷ 10
P000-303-P53
1,5
35
0 ÷ 7
P000-305-P53
1,1
25
0 ÷ 10
P000-306-P53
1,5
35
0 ÷ 3
P 0 00 -
3 0 3 -
P 5 3
3/2 лин./поз. распределитель Н.З.
В комплекте:
1x уплотнение
2x винты M3x20 UNI 8112
(для стандартного исполнения) или
2x винта M3x23 UNI 10227 (для исполнения P)
