Электропневматические клапаны Серии CFB
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/1.30.
421
Клапаны прямого действия 2/2 Н.З. - Н.О. и 3/2 Н.З.
Прямое действие данных клапанов позволяет им
работать с давлением равным нулю.
Присоединение: G1/8 и G1/2.

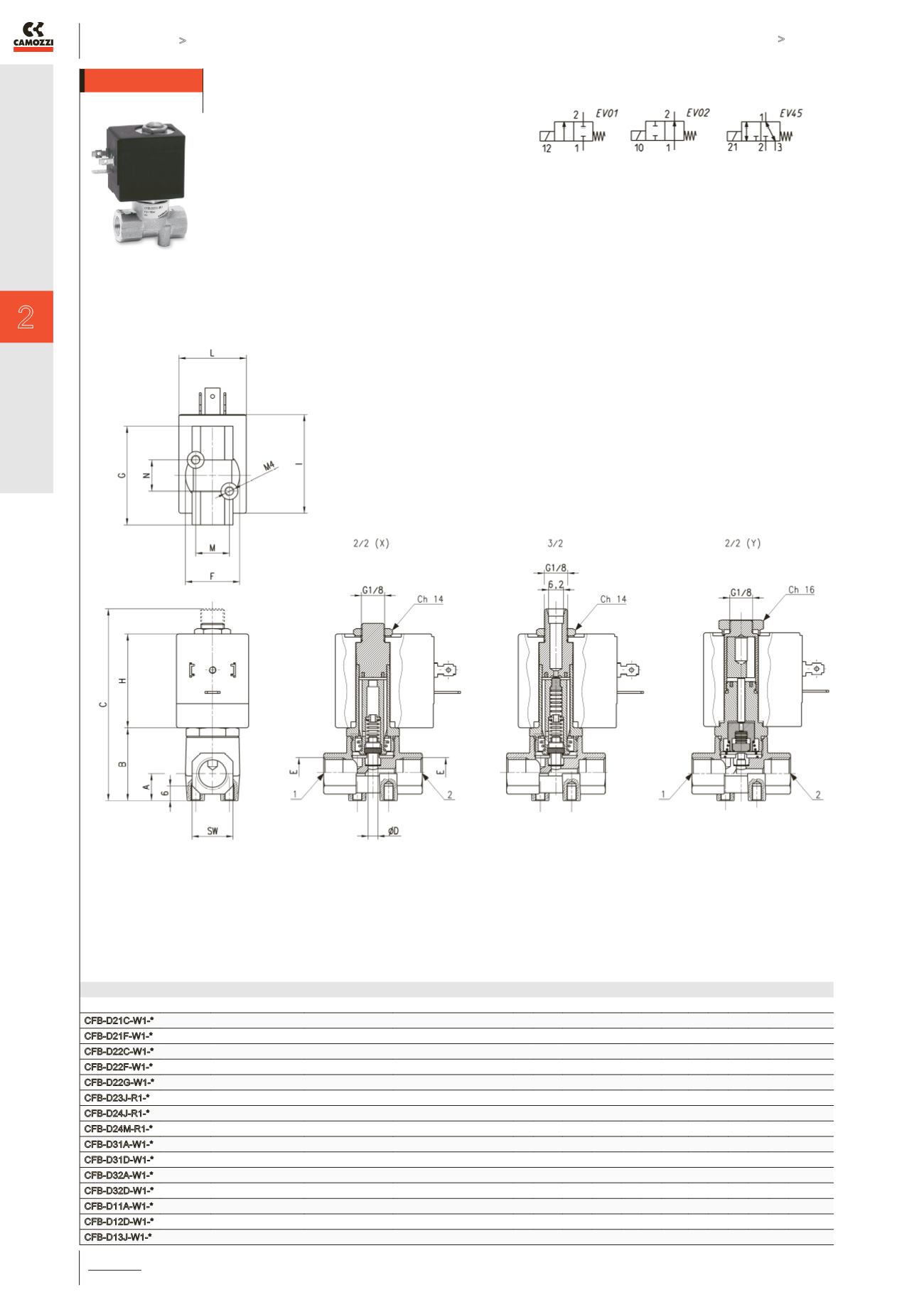

ОПИСАНИЕ ЧЕРТЕЖА:
X = Н.З. (NC) клапан
Y = Н.О. (NO) клапан
Мод.
Функция Усл. проход øD, мм kv [м³/ч для воды] Давление мин-макс, бар A B C E F G SW H I
L N M Символ
CFB-D21C-W1-* 2/2 Н.З.
2.5
0.14
0 ÷ 15 [ AC / DC ]
11 30 73.8 G1/8 23 41 17 39 41 30 13 14 EV01
CFB-D21F-W1-* 2/2 Н.З.
4
0.25
0 ÷ 6 [ AC / DC ]
11 30 73.8 G1/8 23 41 17 39 41 30 13 14 EV01
CFB-D22C-W1-* 2/2 Н.З.
2.5
0.14
0 ÷ 15 [ AC / DC ]
11 30 73.8 G1/4 23 41 17 39 41 30 13 14 EV01
CFB-D22F-W1-* 2/2 Н.З.
4
0.25
0 ÷ 6 [ AC / DC ]
12 31.5 75 G1/4 26 41 17 39 41 30 13 14 EV01
CFB-D22G-W1-* 2/2 Н.З.
6
0.6
0 ÷ 2.5 [ AC / DC ] ***
12 31.5 75 G1/4 26 41 17 39 41 30 13 14 EV01
CFB-D23J-R1-*
2/2 Н.З.
8
1
0 ÷ 2 [ AC ] - 0 ÷ 0.8 [ DC ] 15 45 89 G3/8 37 55 27 39 47 36 22 22 EV01
CFB-D24J-R1-*
2/2 Н.З.
8
1
0 ÷ 2 [ AC ] - 0 ÷ 0.8 [ DC ] 15 45 89 G1/2 37 55 27 39 47 36 22 22 EV01
CFB-D24M-R1-* 2/2 Н.З.
13
2.4
0 ÷ 1 [ AC ] - /
15 45 89 G1/2 37 55 27 39 47 36 22 22 EV01
CFB-D31A-W1-* 3/2 Н.З.**
1.4
0.06
0 ÷ 14 [ AC / DC ]
11 30 79.6 G1/8 23 41 17 39 41 30 13 14 EV45
CFB-D31D-W1-* 3/2 Н.З.**
2.8
0.14
0 ÷ 5 [ AC / DC ]
11 30 79.6 G1/8 23 41 17 39 41 30 13 14 EV45
CFB-D32A-W1-* 3/2 Н.З.**
1.4
0.06
0 ÷ 14 [ AC / DC ]
11 30 79.6 G1/4 23 41 17 39 41 30 13 14 EV45
CFB-D32D-W1-* 3/2 Н.З.**
2.8
0.14
0 ÷ 5 [ AC / DC ]
11 30 79.6 G1/4 23 41 17 39 41 30 13 14 EV45
CFB-D11A-W1-* 2/2 Н.О.
1.4
0.07
0 ÷ 22 [ AC 50Hz / DC ]
11 30 75 G1/8 23 41 17 39 41 30 13 14 EV02
CFB-D12D-W1-* 2/2 Н.О.
2.8
0.20
0 ÷ 7.5 [ AC 50Hz / DC ]
11 30 75 G1/4 23 41 17 39 41 30 13 14 EV02
CFB-D13J-W1-* 2/2 Н.О.
8
1
0 ÷ 1.5 [ AC 50Hz ]
15 45 89 G3/8 37 55 27 39 47 36 22 22 EV02
ПРИМЕЧАНИЕ К ТАБЛИЦЕ:
* = требуется выбор соленоида (см. таблицу в разделе 2/1.30.03).
** = подвод воздуха через ПОРТ “2”, выхлоп через ПОРТ “1”.
*** = 0 ÷ 4 по запросу
