УПРАВЛЕНИЕ
КАТАЛОГ
>
Версия 8.7
УПРАВЛЕНИЕ >
Распределители Серии 8
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
430
2
/2.03.
КОДИРОВКА
8
СЕРИЯ
10
РАЗМЕРЫ:
10 = Размер 1
20 = Размер 2
30 = Размер 3
C5
КОНСТРУКЦИЯ КОРПУСА:
C5 = картридж
1
КОЛИЧЕСТВО ЛИНИЙ - ФУНКЦИЯ:
1 = 2/2 лин./поз. Н.З. или 3/2 лин./поз. Н.З.
Примечание: функция зависит от используемого корпуса (см. страницы ниже)
00
ПНЕВМАТИЧЕСКОЕ ПРИСОЕДИНЕНИЕ:
00 = картридж
F1
УСЛОВНЫЙ ПРОХОД:
F1 = ø 5.0 мм (только для размера 1)
G7 = ø 6.6 мм (только для размера 2)
K1 = ø 9.0 мм (только для размера 3)
3
МАТЕРИАЛ УПЛОТНЕНИЯ:
3 = FKM
2
МАТЕРИАЛ КОРПУСА:
2 = латунь
8 10
C5
1
00
-
F1
3
2

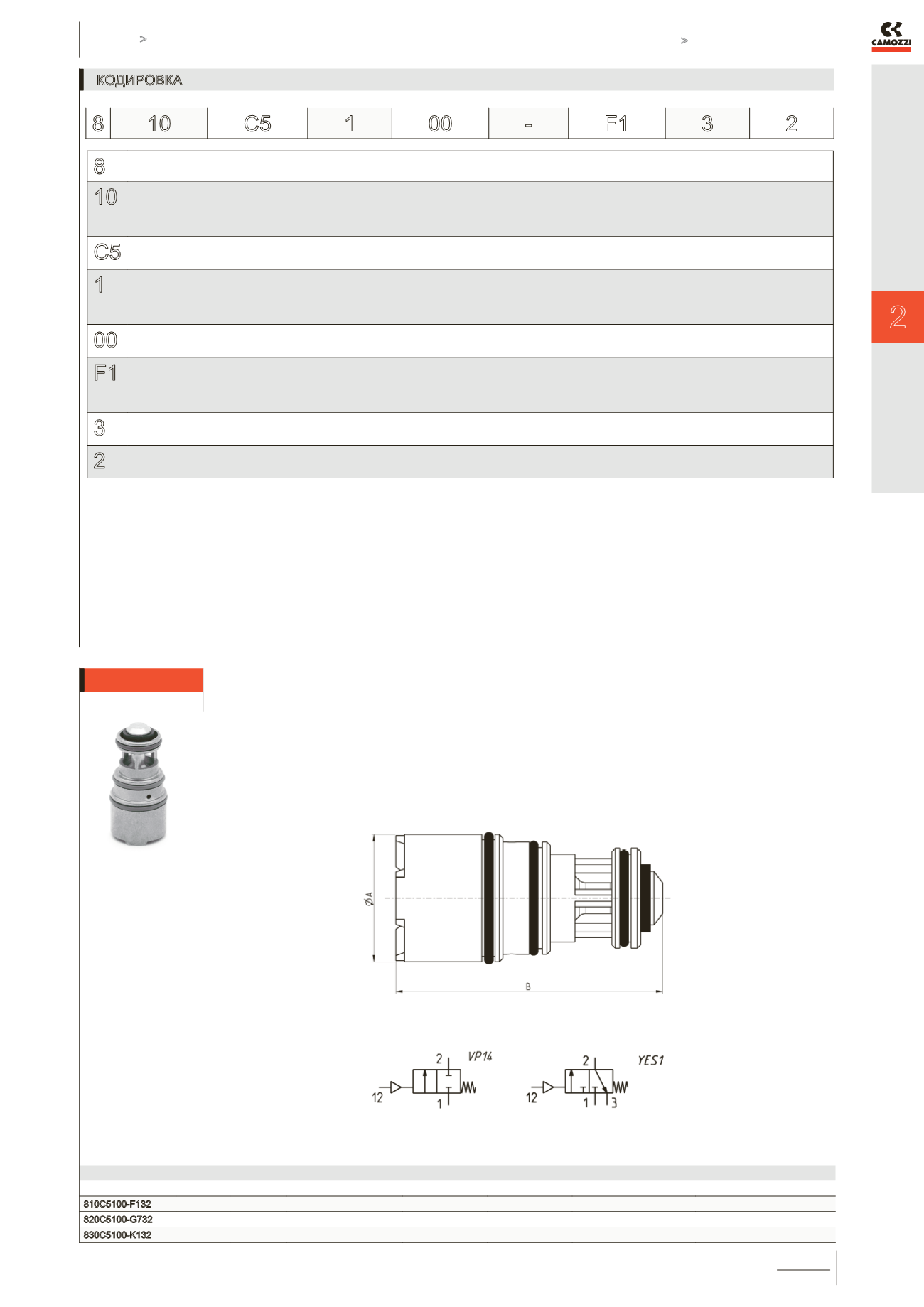

Пневматический распределитель картриджного типа
2/2 и 3/2 лин./поз. Н.З.
Для 2/2 лин./поз. (пневматический символ VP14) или 3/2 лин./поз. (пневматический символ YES1),
см. размеры на следующих страницах.
Мод.
ØA
B
Номинальный диаметр
kv (л/мин)
Расход (Нл/мин) Рабочее давление (бар)
Давление управления (бар)
810C5100-F132
10
26.7
5.0
10
452
-0.9 ÷ 7
2 ÷ 7
820C5100-G732
14.5
30.3
6.6
19
775
-0.9 ÷ 7
2 ÷ 7
830C5100-K132
22
34.8
9.0
38
1454
-0.9 ÷ 7
2 ÷ 7
ПРИМЕЧАНИЕ:
Пересчет расхода kv в
нормальный объемный
расход сжатого воздуха
Q =kv*68.65
