Распределители Серии E
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/2.05.
445
① Размеры, относящиеся к распределителям 5/3
М5* – РАСПРЕДЕЛИТЕЛИ с отдельным питанием
пилотной части заказываются по запросу.

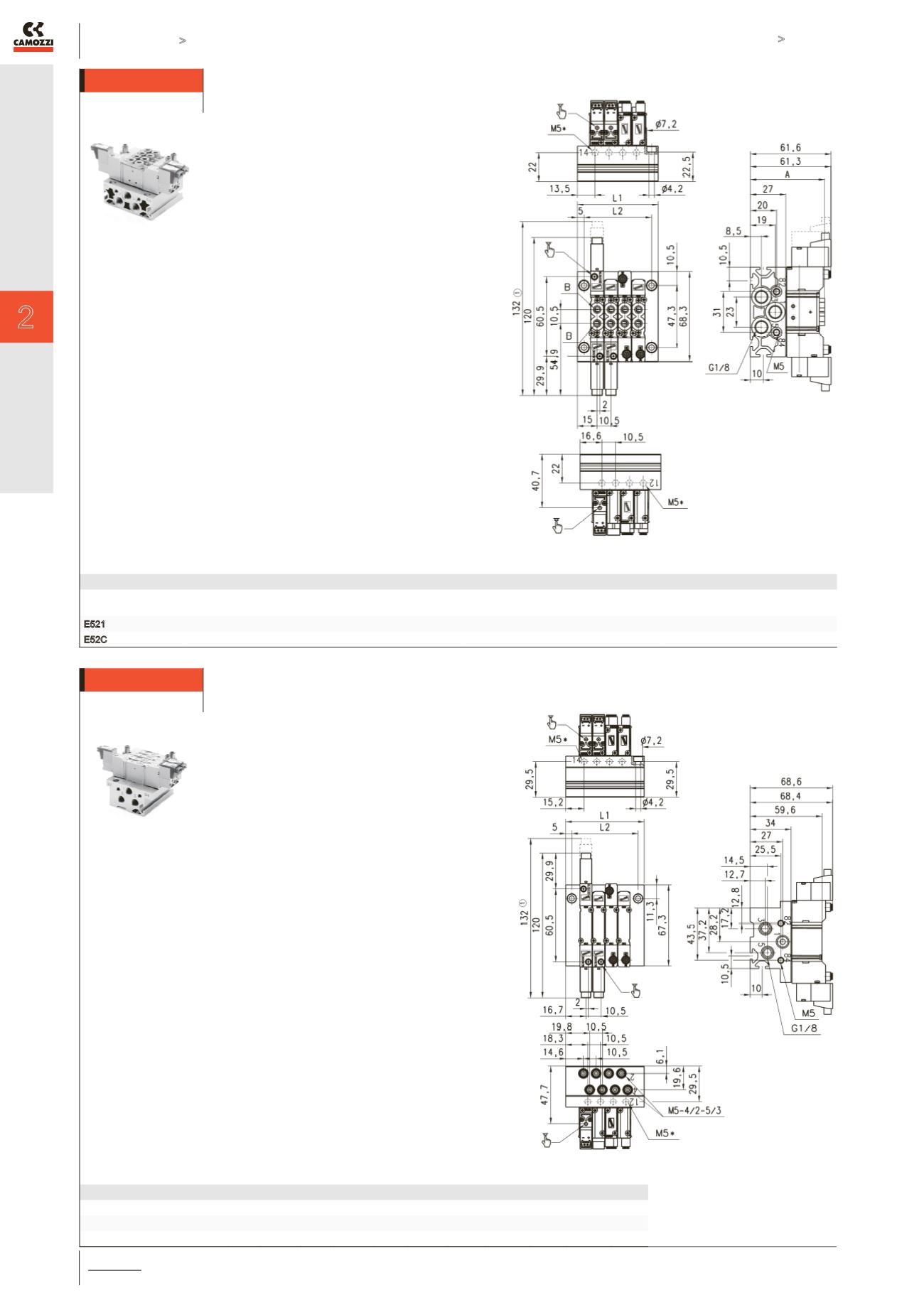

Многоместные плиты с установленными на них распределителями – Размер 10,5 мм
РАЗМЕРЫ
Мод.
A
B
Размеры L1 и L2
для одного установленного распределителя
Размеры L1 и L2
для двух установленных распределителей
Размер шага
для одной позиции распределителя
E521
56,6
M5
40,5 - 30,5
51 - 41
10,5
E52C
65,1
4/2
40,5 - 30,5
51 - 41
10,5
С рабочими выходами на распределителе
Размеры плиты с распределителями в сборе.
Для плит с рабочими выходами на корпусе
сбоку – резьба М5.
Распределители пневматические и
электропневматические, структур 5/2 и 5/3
Многоместные плиты с распределителями на плите – Размер 10,5 мм
КОЛИЧЕСТВО РАСПРЕДЕЛИТЕЛЕЙ
Размеры
2
3
4
5
6
7
8
9
10
11
12
L1
44 54,5 65 75,5 86 96,5 107 117,5 128 138,5 149
L2
34 44,5 55 65,5 76 86,5 97 107,5 118 128,5 139
5/2 и 5/3 лин./поз.
