УПРАВЛЕНИЕ
КАТАЛОГ
>
Версия 8.7
УПРАВЛЕНИЕ >
Распределители Серии 3
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
490
2
/2.10.
6512

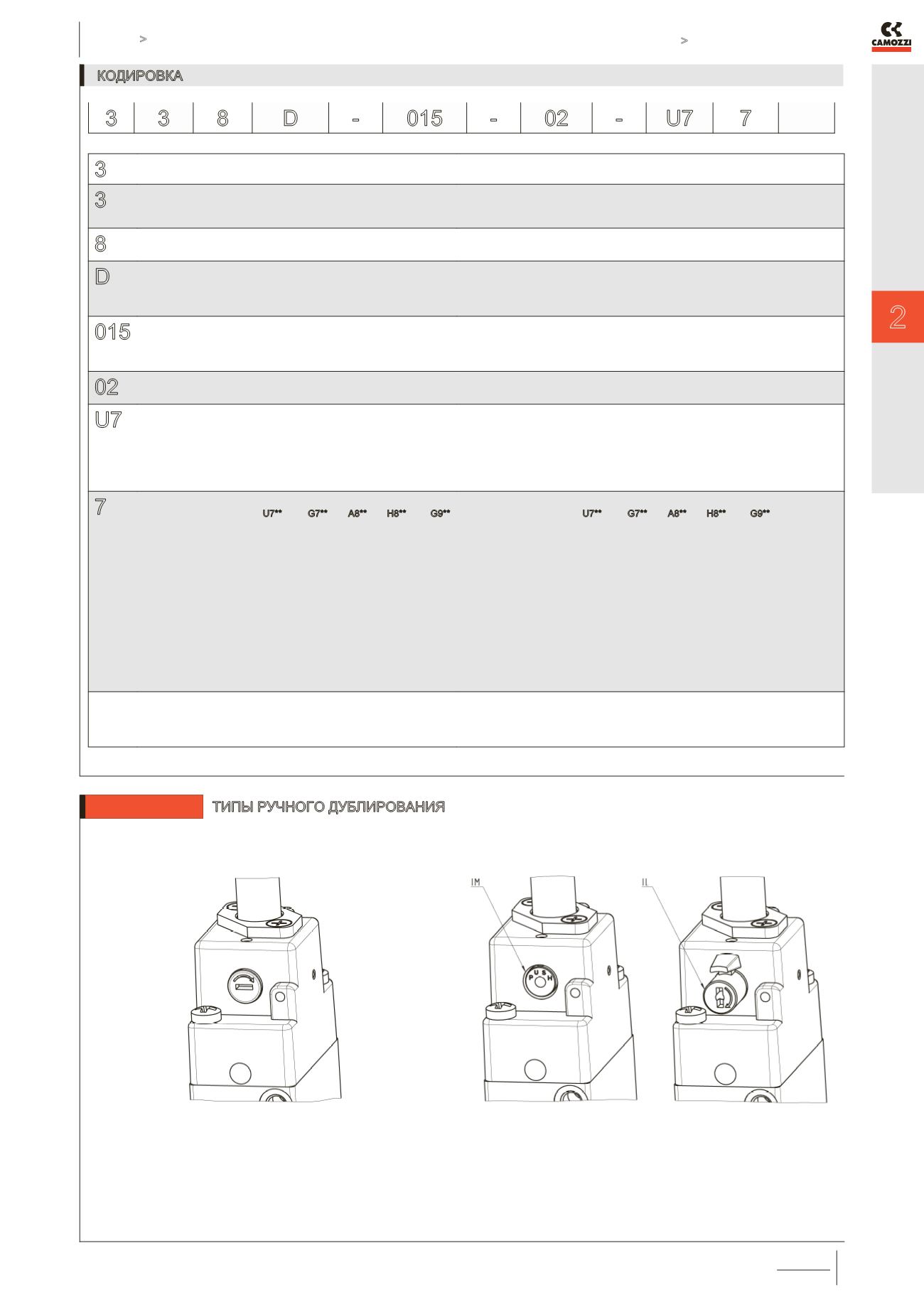

ТИПЫ РУЧНОГО ДУБЛИРОВАНИЯ
Пример распределителя с бистабильным ручным
дублированием под отвертку (стандарт).
Примеры распределителей с моностабильной кнопкой (IM) и
бистабильным (IL) ручным дублированием. Оба исполнения
доступны только по заказу.
Пример кода для заказа: 354-015-22IL.
КОДИРОВКА
3 3 8 D -
015 -
02 -
U7 7
3
СЕРИЯ
3
КОЛИЧЕСТВО ЛИНИЙ И ПОЗИЦИЙ:
3 = 3/2 Н.З. - 4 = 3/2 серия 3 (Н.О.), только моностабильный - 5 = 5/2 - 6 = 5/3 закрытая центральная позиция
7 = 5/3 открытая центральная позиция - 8 = 5/3 подача давления в обе линии - 9 = 1x 3/2 Н.З. + 1x 3/2 Н.О.
8
ПРИСОЕДИНЕНИЕ:
8 = G1/8 - 4 = G1/4
D
ИСПОЛНЕНИЕ:
= стандарт
D = сдвоенный распределитель (2x3/2)
L = для сборки на плите (только 3/2 лин./поз. G1/8)
015
УПРАВЛЕНИЕ:
011 = соленоиды с двух сторон (горизонтальные) - 015 = один соленоид (горизонтальный), пружинный возврат - 016 = один соленоид (горизонтальный),
возвратная пневмопружина - E11 = соленоиды с двух сторон, внешнее питание пилотного распределителя - E15 = один соленоид, внешнее питание
пилотного распределителя - 033 = пневматическое / пневматическое - 035 = пневматическое / пружинный возврат
02
ПРИСОЕДИНЕНИЕ СОЛЕНОИДА:
02 = соленоид 22 x 22
U7
ГЕРМЕТИЗИРУЮЩИЙ МАТЕРИАЛ / РАЗМЕРЫ СОЛЕНОИДА:
A8 = PPS / 30 x 30
G7 = PA / 22 x 22
G8 = PA / 30 x 30 (только 24 V DC)
G9 = PA / 22 x 58
H8 = PA 6 V0 / 30 x 30
U7 = PET / 22 x 22
7
НАПРЯЖЕНИЕ СОЛЕНОИДА:
U7**
G7**
A8**
H8**
G9**
B 24V AC 50/60Hz
-
-
5VA 5,3VA
-
C 48V AC 50/60Hz
-
-
-
5,3VA
-
D 110V AC 50/60Hz -
-
5VA
5,3VA
-
E 230V AC 50/60Hz -
-
5VA
5,3VA
-
F 380V AC 50/60Hz 7VA 7VA -
-
-
H 24V 50/60Hz
3,5VA 3,5VA -
-
-
12V DC
3,1W 3,1W
-
-
-
K 72V DC
4,8W 4,8W -
-
-
110V AC 50/60Hz 4,3VA 4,3VA -
-
-
125V AC 50/60Hz 5,5VA 5,5VA -
-
-
K1* 72V DC
4,8W 4,8W -
-
-
110V AC 50/60Hz 4,3VA 4,3VA -
-
-
125V AC 50/60Hz 5,5VA 5,5VA -
-
-
J 230V AC 50/60Hz 3,5VA 3,5VA -
-
-
240V AC 50/60Hz 4VA 4VA
-
-
-
U7**
G7**
A8**
H8**
G9**
J 230V AC 50/60Hz 3,5VA
3,5VA -
-
-
240V AC 50/60Hz 4VA
4VA -
-
-
1 6V DC
5,1W
5,1W -
-
-
2 12V DC
5W
5W -
-
-
3 24V DC
5W 5W 4W 5,4W 4/2W
4 48V DC
5,3W 5,3W
4W
-
-
6 110V DC
4,2W 4,2W
-
-
-
7 24V DC
3,1W 3,1W -
-
-
48V AC 50/60Hz
3,5VA 3,5VA -
-
-
71* 24V DC
3,1W 3,1W -
-
-
48V AC 50/60Hz
3,5VA 3,5VA -
-
-
9 48V DC
3,1W 3,1W -
-
-
10 110V DC
3,2W 3,2W
-
-
-
* Для Н.О. распределителей с подводом воздуха через отверстие в корпусе
** Вместо “0” ставится буква или цифра соответствующая необходимому напряжению
ТИП РУЧНОГО ДУБЛИРОВАНИЯ:
= бистабильное, под отвертку, стандарт
IL = бистабильное, флажок (по запросу)
IM = моностабильное, кнопка (по запросу)
