УПРАВЛЕНИЕ

2

КАТАЛОГ

>

Версия 8.7

УПРАВЛЕНИЕ >

Распределители Серии 7

Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления

Каталог продукции представлен на сайтах

www.camozzi.ru

/

www.camozzi.ua

Изделия разработаны для промышленного использования

2

/2.25.

539

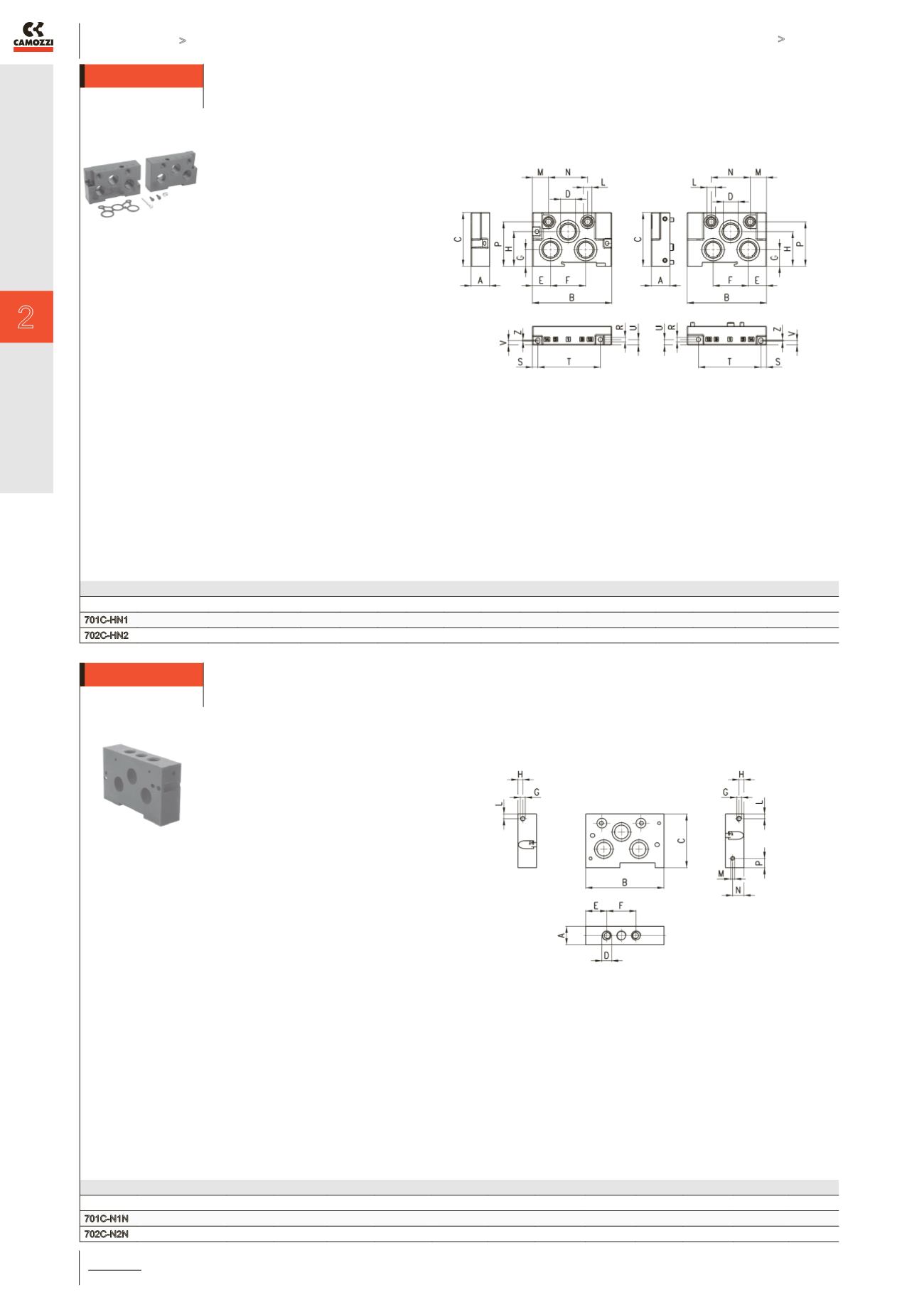

Концевые блоки для многоместных плит

Концевые блоки для

многоместных плит с общим

подводом воздуха и выхлопом,

боковым расположением

присоединительных отверстий.

РАЗМЕРЫ

Мод.

Размер ISO A B C D E F G H L

M N P R S

T

U V Z

701C-HN1

26 мм

27 107 65 G1/2 23 60 24,5 43 G1/8 21,5 58 55,5 4,5 7,5 61,5 6

6,2

4

702C-HN2

18 мм

19 81 55 G3/8 18,5 36 17 35,5 G1/8 16,5 40 45,5 4,5 4,65 63,85 5,5 4,,35 1,3

Подводной блок для плиты с общим подводом воздуха и выхлопом

Подводной блок для

плиты с общим подводом

воздуха и выхлопом,

боковое расположение

присоединительных отверстий.

РАЗМЕРЫ

Мод.

Размер ISO

A

B

C

D

E

F

G

H

L

M

N

P

701C-N1N

26 мм

27

100

65

G1/4

29

42

M5

6,5

10

M4

10

10

702C-N2N

18 мм

19

81

55

G1/8

22,5

28

M5

5

5

M4

11,5

9,5

В комплекте:

1х уплотнение для

стыковки с плитой

2х винты

В комплекте:

1х уплотнение для

стыковки с плитой

2х винты
