Особенности применения соленоидов
Распределители Серии А
1. Используются соленоиды Мод. U7*, U7*EX, G7*, A7*, A8*, G93, H8*.
2. С Н.О. распределителями Серии А с подводом через корпус
(порт 1) необходимо использовать соленоиды с четвертым
индексом 1: U7*1, U7*1EX, G7*1 или A8*, H8*.
3. Требуемый диапазон рабочих давлений распределителя, в
т. ч. работа на вакуумном или повышенном избыточном давлении
обеспечивается выбором мощности катушки
(см. раздел 2/1.20.03, стр. 410).
Распределители Серии AP
1. С размером 16 мм используются соленоиды Мод. GPH и GP7.
2. С размером 22 мм используются соленоиды Мод. U7*, U7*EX, G7*,
A7*, A8*, H8* на 12 V DC и 24 V DC.
3. Соленоиды идут в комплекте с распределителем.
Распределители Серии CFB
1. Используются соленоиды Мод. B*.
2. Таблица соответствия между моделью распределителя и
напряжением питающей сети соленоида
(см. раздел 2/1.20.03, стр. 410).
Распределители Серии 3, 4
1. Для Серии 3 и Серии 4 G1/8 и G1/4 используются соленоиды
Мод. U7*, U7*EX, G7*, A7*, A8*, G93, H8*.
2. Для Серии 4 G1/2 при использовании пилотных распределителей
Серии А применяются соленоиды U7*, U7*EX, G7*, A7*, A8*, G93,
H8*, а при использовании пилотных распределителей Серии 6 –
соленоиды Серии А6 (поставляются вместе с распределителем).
Распределители Серии NA
1. Используются соленоиды Мод. U7*, U7*EX, G7*, A7*, A8*, G93, H8*.
2. При применении соленоида Мод. H8* необходимо использовать
промежуточную плиту между клапаном и цилиндром Мод. NA54-PC.
Соленоиды для распределителей Серии А, 3, 4, 9 и NA
Соленоид Мод. G93
Релейный выход
Катушки Мод. G93 целесообразно использовать с моностабильными
распределителями для реализации функции триггера, т.е.
«запоминания» сигнала, например, для экономии энергии, если
распределитель длительное время переключен управляющим
сигналом.
Импульс на А = подвижный якорь клапана притянут к
намагниченному неподвижному сердечнику.
Импульс на В = подвижный якорь клапана отпущен от сердечника.
Преимущества применения соленоида G93:
- Низкое энергопотребление. Длительность электрического импульса
фиксации и отпускания якоря клапана составляет от 10 до 30 мс в
(в зависимости от распределителя).
- Распределитель остается в переключенном положении даже при
отказе электрической системы.
- Легко получить из Н.З. распределителя Н.О. и наоборот.
Общие данные
Управление соленоидами G93 производится импульсами:
- якорь притянут к магниту = фиксация (1)
- якорь отпущен от магнита = отпускание (2)
Если клапан нормально открытый, то:
- якорь отпущен = клапан открыт
- якорь притянут = клапан закрыт
Между подачей импульсов на входы (1) и (2) должна быть временная
задержка минимум 10 мс.

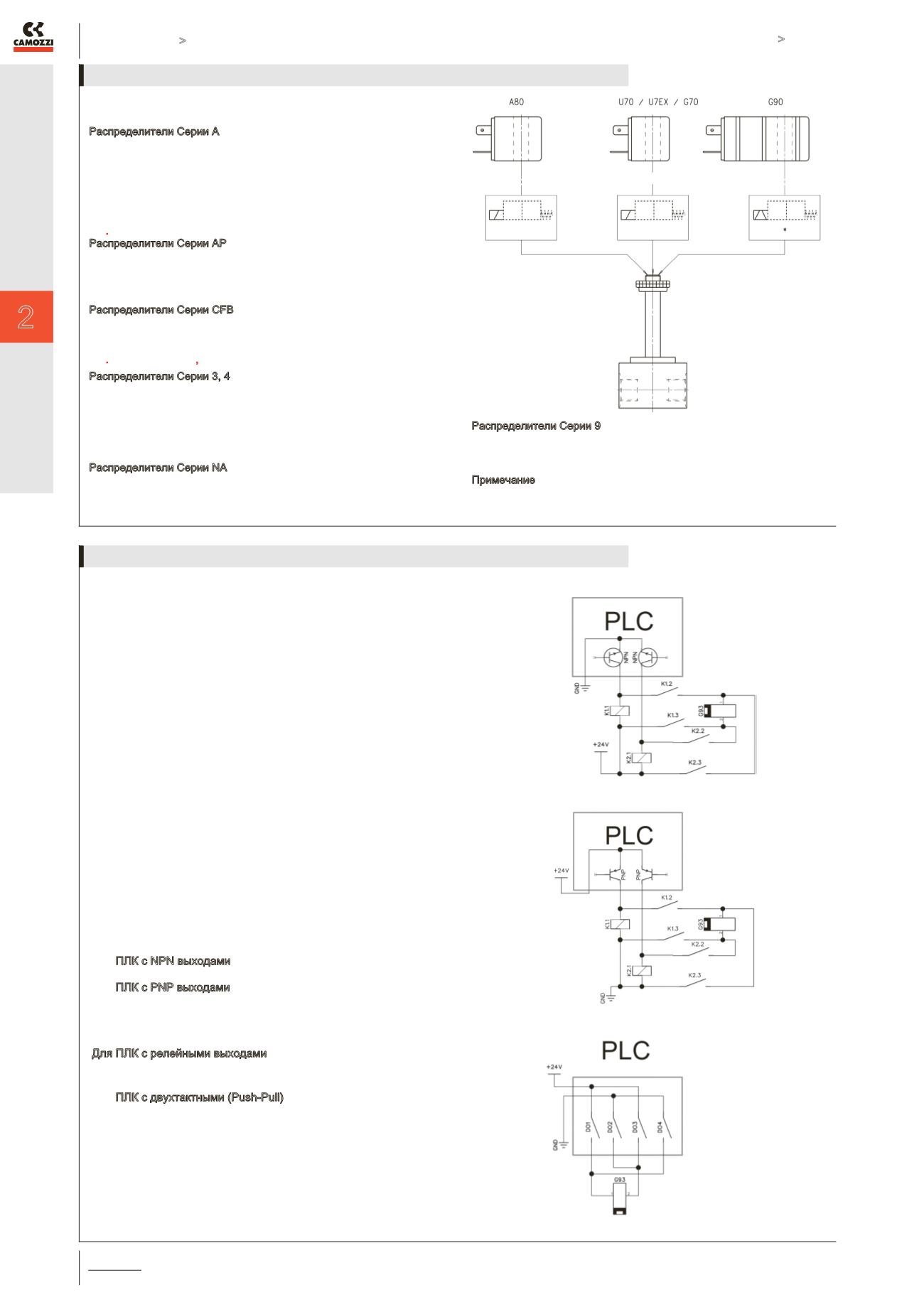

При подключении соленоида G93 к ПЛК с транзисторными выходами
рекомендуется использовать два реле с двумя группами нормально
разомкнутых контактов у каждого.
Для ПЛК с NPN выходами управляющие контакты реле следует
подключать к выходу контроллера и линии +24 В.
Для ПЛК с PNP выходами – к выходу контроллера и линии 0 В
соответственно. При этом для обоих вариантов одна группа
контактов (К1.2 и К2.3) каждого реле должна коммутировать линию
+24 В, а другая (К1.3 и К2.2) – линию 0 В. Таким образом одно реле
коммутирует одновременно и +24 В, и 0 В.
Для ПЛК с релейными выходами потребуются 4 выхода контроллера,
также есть возможность использовать схему с дополнительными
внешними реле, аналогичную схемам с транзисторными выходами.
Для ПЛК с двухтактными (Push-Pull) выходами достаточно двух
выходов, попеременно меняя полярность выхода.
Для упрощения управления соленоидом G93 от ПЛК можно
использовать коннекторы:
122-892P для схем подключения с общим плюсом;
122-893N для схем подключения с общим минусом.
Распределители Серии 9
1. С размером 1, 2, 3 используются соленоиды Мод. U7*, U7*EX, G7*,
A7*, A8*, G93, H8*.
2. С размером 4 используются соленоиды Мод. A8*, H8*.
Примечание: При установке соленоида рекомендуется затягивать
прижимную гайку распределителя вручную без использования
дополнительного инструмента.
