УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Пневматические острова Серия 3 Plug-In
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 560
2/3.30.
Если необходимо установить распределитель Код М вместо
свободной позиции, дополнительно должны использоваться
компоненты, которые заказываются отдельно:
- винт Мод. CNVL/21 - 2 шт.
- уплотнение Мод. CNVL-3H/7 - 3 шт.
- распределитель Мод. 358-015-02-(G77-U77) - 1 шт.
Если необходимо установить распределитель Код B вместо
свободной позиции, дополнительно должны использоваться
компоненты, которые заказываются отдельно:
- электрический модуль Мод. 3РАС-R-IF1 - 1 шт.
- распределитель Мод. 358-015-02-(G77-U77) - 1 шт.
* В случае замены моностабильного распределителя на
бистабильный необходимо, чтобы максимальное количество
сигналов на соленоиды острова не превысило 22.

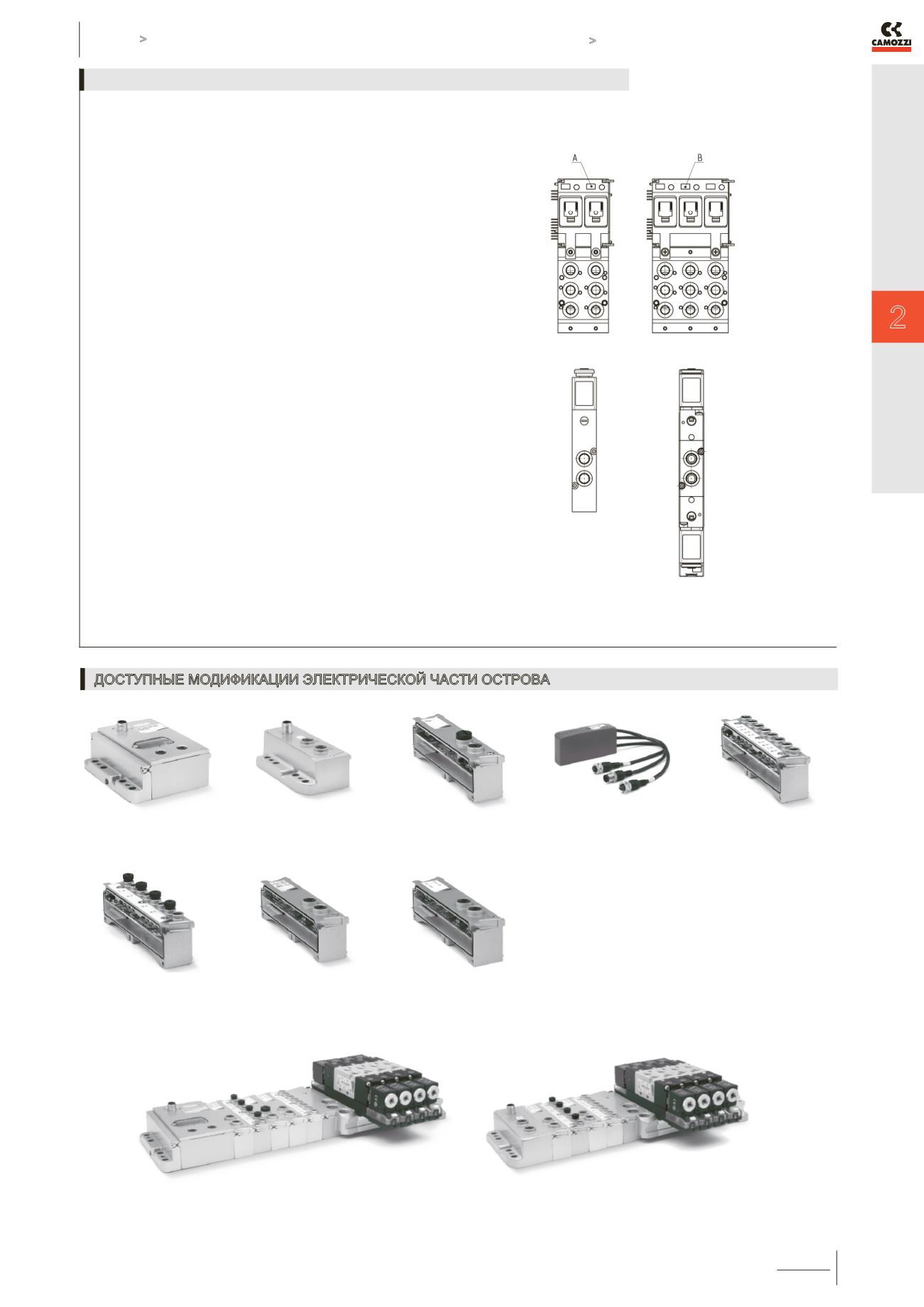

ПРИМЕЧАНИЕ К ЧЕРТЕЖУ:
A = метка серого цвета (моностабильный)
B = метка белого цвета (бистабильный)
ИЗМЕНЕНИЕ ФУНКЦИИ ПОЗИЦИИ В ОСТРОВЕ
ДОСТУПНЫЕ МОДИФИКАЦИИ ЭЛЕКТРИЧЕСКОЙ ЧАСТИ ОСТРОВА
Главный модуль 3S8-... Модуль расширения
3S8-99-...
Модуль организации
подсети Код. S
25-контактный D-Sub
модульный адаптер
Мод. CXA-25P
Модуль 8-ми
дискретных входов
Код. A
Модуль 4-х дискретных
входов Код. B
Модуль аналоговых
входов / выходов Код.
C/D/E/R//T/U/V/Z/K/Y
Модуль дискретных
силовых выходов Код. Q
