Пневматические острова Серия F
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/3.35.
585

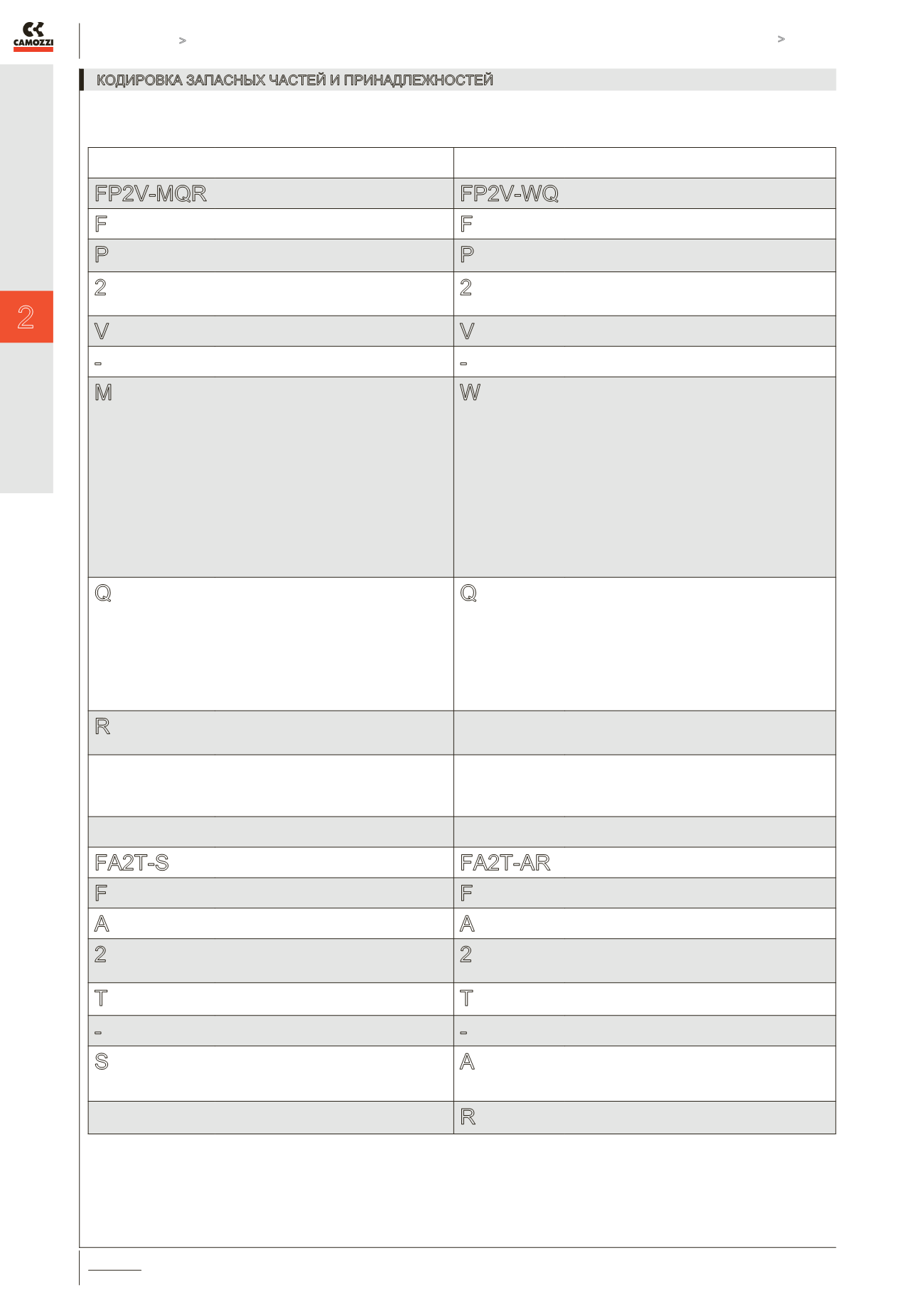

ПРИМЕР КОДИРОВКИ РАСПРЕДЕЛИТЕЛЯ
ПРИМЕР КОДИРОВКИ КАРТРИДЖЕЙ
FP2V-MQR
FP2V-WQ
F
СЕРИЯ
F
СЕРИЯ
P
ТИП:
Р = пневматический
P
ТИП:
Р = пневматический
2
РАЗМЕРЫ:
1 = 12 мм
2 = 14 мм
2
РАЗМЕРЫ:
1 = 12 мм
2 = 14 мм
V
Распределитель или дополнительная позиция
V
Распределитель или дополнительная позиция
-
-
M
ФУНКЦИИ:
M = 5/2 моностабильный
D = 5/2 моностабильный, с электронной платой
для возможной установки распределителя с двумя
соленоидами
B = 5/2 бистабильный
C = 2 x 3/2 Н.З.
A = 2 x 3/2 Н.О.
G = 3/2 Н.З. + 3/2 Н.О.
E = 2 x 2/2 Н.З.
F = 2 x 2/2 Н.О.
I = 2/2 Н.З. + 2/2 Н.О.
V = 5/3 закрытая центральная позиция
W
ФУНКЦИИ:
L = свободная позиция без зарезервированных
электрических сигналов
W = свободная позиция с электронной платой для
возможной установки распределителя с двумя
соленоидами
Z = свободная позиция с электронной платой для
возможной установки распределителя с одним
соленоидом
X = дополнительный подвод давления и выхлоп
T = дополнительный подвод давления и выхлоп с
изоляцией каналов питания 1 и выхлопа 3/5 от левой
части острова
U = дополнительный подвод давления и выхлоп с
изоляцией канала питания 1 от левой части острова
K = дополнительный подвод давления и выхлоп с
изоляцией каналов выхлопа 3/5 от левой части острова
Q
КАРТРИДЖИ ДЛЯ РАСПРЕДЕЛИТЕЛЕЙ:
Q = под трубку ø4
R = под трубку ø6
S = под трубку ø8 (не для размера 1)
Q
КАРТРИДЖИ ДЛЯ ПЛИТ:
Q = под трубку ø4
R = под трубку ø6
S = под трубку ø8 (не для размера 1)
L = свободная позиция (без картриджа)
W = свободная позиция с электронной платой для
возможной установки распределителя с двумя
соленоидами (без картриджа)
Z = свободная позиция с электронной платой для
возможной установки распределителя с одним
соленоидом (без картриджа)
R
РУЧНОЕ ДУБЛИРОВАНИЕ:
R = под отвертку (бистабильное)
P = кнопка (моностабильное)
ПРИМЕР КОДИРОВКИ ЛЕВОГО ТЕРМИНАЛА
ПРИМЕР КОДИРОВКИ ПРАВОГО ТЕРМИНАЛА
FA2T-S
FA2T-AR
F
СЕРИЯ
F
СЕРИЯ
A
ПРИНАДЛЕЖНОСТИ
A
ПРИНАДЛЕЖНОСТИ
2
РАЗМЕРЫ:
1 = 12 мм
2 = 14 мм
2
РАЗМЕРЫ:
1 = 12 мм
2 = 14 мм
T
ТИП ПРИНАДЛЕЖНОСТИ:
Т = левый терминал
T
ТИП ПРИНАДЛЕЖНОСТИ:
Т = правый терминал
-
-
S
КАРТРИДЖИ:
= без картриджа
S = под трубку ø8
T = под трубку ø10
A
ПИТАНИЕ ПИЛОТНОЙ ЧАСТИ :
А = внутреннее
В = внешнее
R
КАРТРИДЖИ:
R = под трубку ø6
КОДИРОВКА ЗАПАСНЫХ ЧАСТЕЙ И ПРИНАДЛЕЖНОСТЕЙ
