Пневматические острова Серия Y
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/3.45.
611

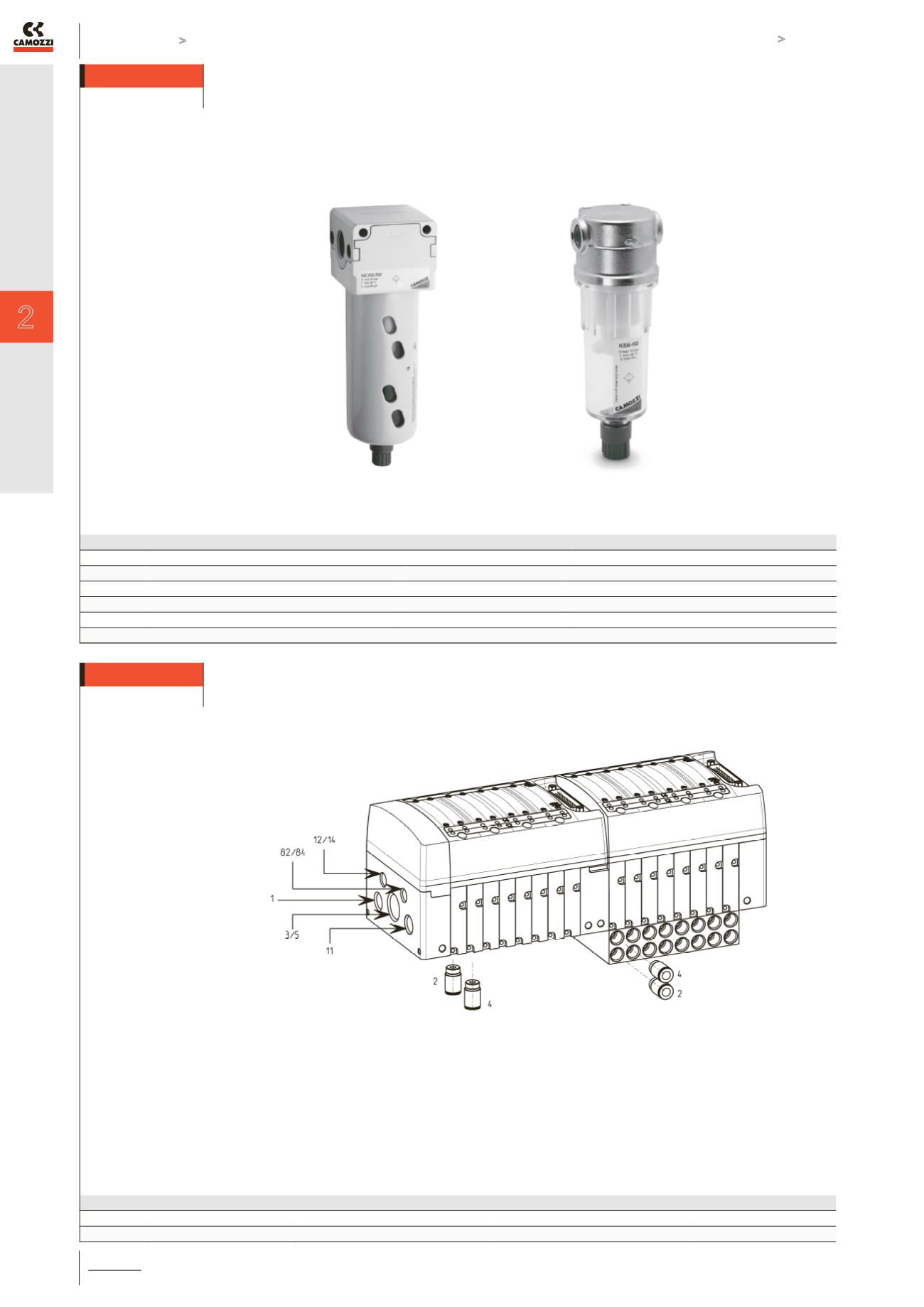

Фильтрующие элементы
В пневматический остров рекомендуется подавать воздух со степенью очистки до 5 мкм, как в пилотный
так и в силовой контур. В случае, если используется индивидуальная запитка пилотов, в отверстие 12/14
необходимо подавать воздух с диапазоном давлений от 3 до 7 бар.
Класс воздуха
Макс. размер твердых частиц
Точка росы
Макс. концентрация масла, мг/м³
1
0,1 мкм
-70°C
0,01
2
1 мкм
-40°C
0,1
3
5 мкм
-20°C
1
4
15 мкм
+3°C
5
5
40 мкм
+7°C
25
Мод.
MC104-F10
MC238-F10
MC202-F10
N108-F10
N104-F10
Запитка
Запитка входов и выхлопов в пневматическом острове осуществляется через концевые плиты.
Подвод (1-11)
Выхлоп (3/5)
Запитка пилотов (12/14)
Выхлоп пилотов (82/84)
Линии (2-4)
G1/4
G1/2
G1/8
G1/8
G1/8
Необходимо использовать
следующие фитинги с
уплотнительным кольцом:
6512-4-1/8-M
6512-6-1/8-M
6512-8-1/8-M
