ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 60
1
/1.20.
48
60
СЕРИЯ
M
МОДИФИКАЦИЯ:
M = магнитные
N = немагнитные
L = магнитные, с низким коэффициентом трения
2
ДЕЙСТВИЕ:
1 = одностороннее (передняя возвратная пружина) (ø 32 ... ø 100)
2 = двустороннее (демпфирование в обе стороны)
3 = двустороннее (без демпфирования)
4 = двустороннее (с демпфированием назад)
5 = двустороннее (с демпфированием вперед)
6 = двустороннее (с двусторонним штоком, демпфирование в обе стороны)
7 = одностороннее (с двусторонним штоком)
ПНЕВМАТИЧЕСКИЕ ОБОЗНАЧЕНИЯ:
CS03 (N) - CS07 (M)
CD02 (N) - CD09 (M)
CD01 (N) - CD08 (M)
CD03 (N) - CD10 (M)
CD04 (N) - CD11 (M)
CD06 (N) - CD13 (M)
CS05 (N) - CS11 (M)
L
МАТЕРИАЛЫ:
L = шток – нержавеющая сталь AISI 420B, манжета штока – полиуретан, гайки и шпильки – оцинкованная сталь
T = шпильки – нержавеющая сталь AISI 420B, гайки – нержавеющая сталь AISI 303
C = шток – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304
U = шток, гайки шпилек – нержавеющая сталь AISI 303, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B
W = шток, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B, гайки шпилек – нержавеющая сталь AISI 303
Z = шток – нержавеющая сталь AISI 420B покрытие хромом, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B,
гайки шпилек – нержавеющая сталь AISI 303, манжеты для низких температур (-40°C), скребок – латунь (кроме ø 125)
Y = шток – нержавеющая сталь AISI 420B покрытие хромом, гайка штока – нержавеющая сталь AISI 304, шпильки – нержавеющая сталь AISI 420B,
гайки шпилек – нержавеющая сталь AISI 303, манжеты для низких температур (-50°C), скребок – латунь (кроме ø 125)
050
ДИАМЕТРЫ:
032 = ø 32 мм; 040 = ø 40 мм; 050 = ø 50 мм; 063 = ø 63 мм; 080 = ø 80 мм; 100 = ø 100 мм; 125 = ø 125 мм
A
ТИП КРЕПЛЕНИЯ:
A = стандарт (фиксирующая гайка на штоке); RL = стопор штока; F = центральная подвеска; I = cборка Мод. С+L+S
ZSI = cборка Мод. ZS+С+S; ZCI = cборка Мод. ZC+С+S; RI = cборка подвесок Мод. R+C+S
0200
ХОД:
10...2700 мм
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
= стандарт
V = уплотнение штока. Материал: фторкаучук (FKM)
N = тандем
R = манжета штока. Материал: NBR
W = все уплотнения. Материал: фторкаучук (FKM); максимальная рабочая температура: до +150°C
C* = покрытие цилиндра. Материал: полиуретан; цвет: серый
L** = с низким трением, без уплотнения штока
( _ _ _ ) = специальное исполнение со специальным окончанием штока
G = абразивостойкое с латунным скребком (кроме ø 125)
МP = мультипозиционный цилиндр
МУЛЬТИПОЗИЦИОННЫЙ ЦИЛИНДР:
xxx/yyyMP = мультипозиционный цилиндр
Пример: ход 1 = 75 мм, ход 2 = 135 мм
Код цилиндра: 60M2L050A75/135MP
* Исполнение C: по запросу.
** Возможно заказать цилиндр без уплотнения штока, что позволит снизить коэффициент трения.
Для получения дополнительной информации, пожалуйста, свяжитесь с нашим техническим отделом.
КОДИРОВКА

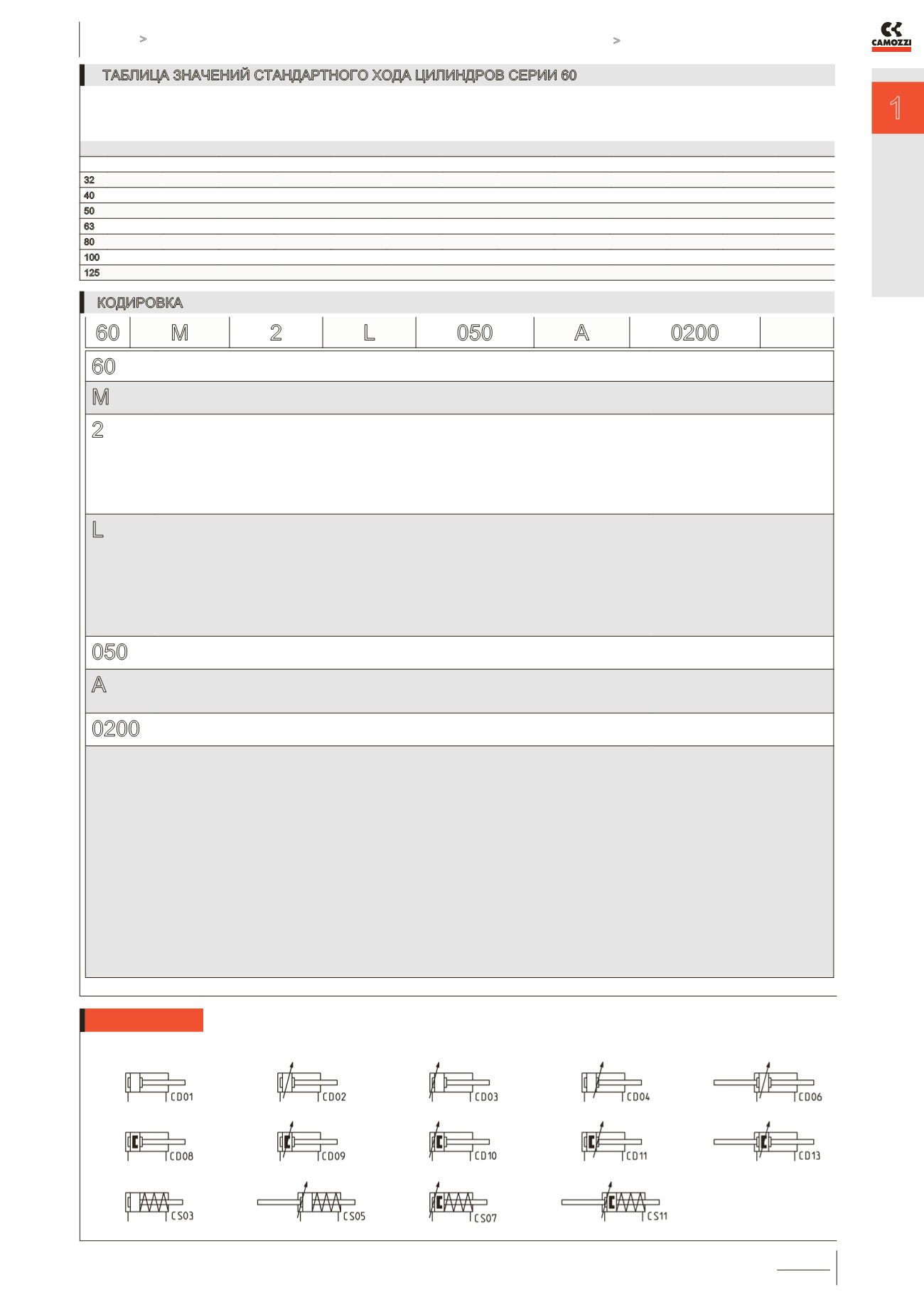

ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ СЕРИИ 60
60 M 2
L
050
A
0200
Примечание: Все цилиндры двустороннего действия доступны в исполнении с низким трением.
■ = одностороннего действия (кроме исполнения с низким коэффициентом трения)
✖ = двустороннего действия
Цилиндры с другим ходом – по запросу
Ø
25
50
75
100
125
150
160
200
250
300
320
400
500
32
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
40
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
50
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
63
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
80
■ ✖
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
100
■ ✖
■ ✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
125
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
ПНЕВМАТИЧЕСКИЕ ОБОЗНАЧЕНИЯ
02
