УПРАВЛЕНИЕ
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Пневматические острова Серия Y
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования 626
2/3.45.
Пневматический остров может быть составлен из модулей
на 2, 4 или 8 позиций распределителя с общими каналами
1/11 и 3/5, либо разделенных мембранным уплотнением
Код Т, либо объединенных сквозной мембраной Код Р.
Крышка для версии Fieldbus (основной модуль) возможна
только на 8 позиций распределителя.

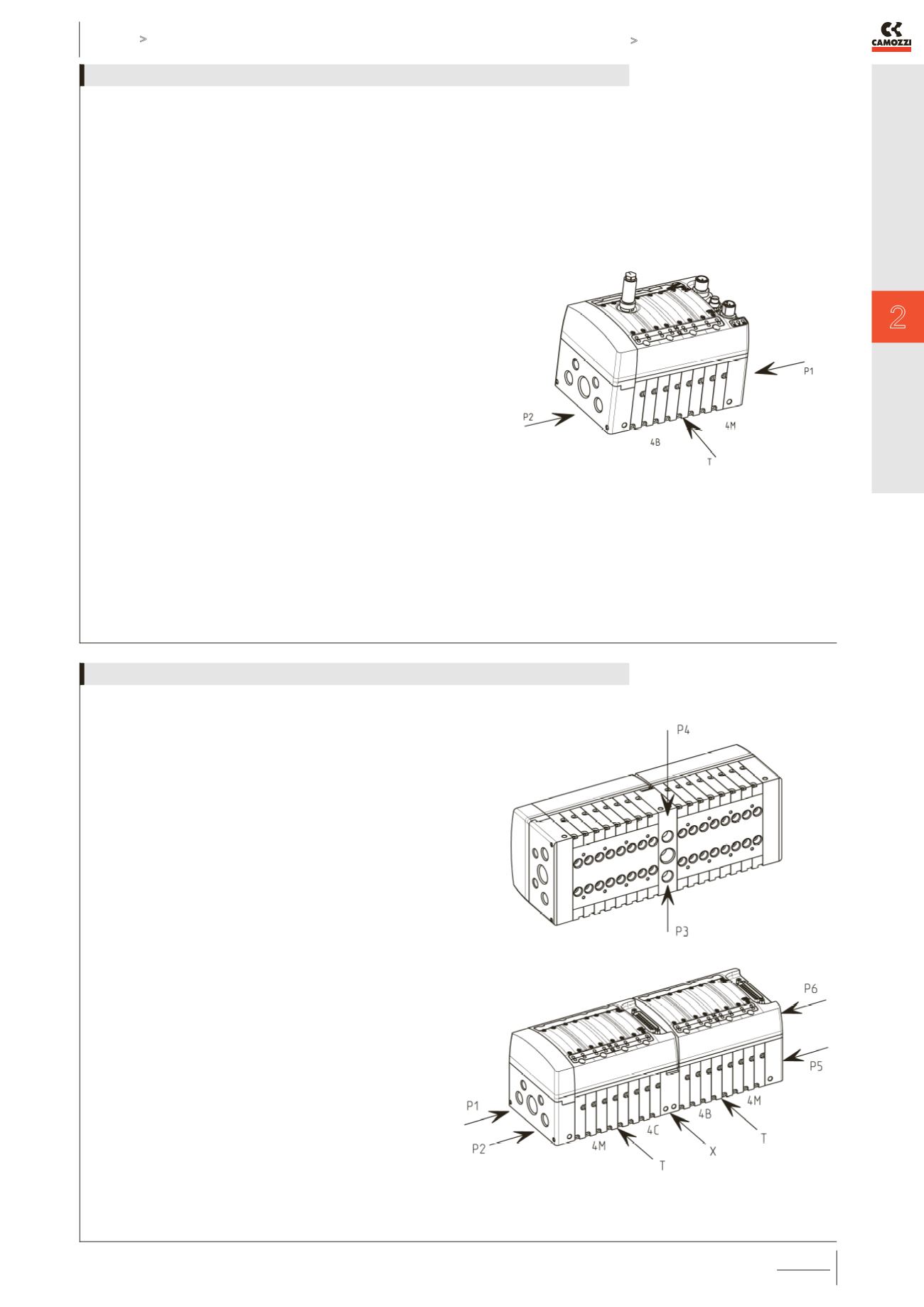

Пример: Пневмоостров на 8 распределителей.
К первым четырём распределителям (моностабильные
Код М) подводится давление Р1, к оставшимся четырём
распределителям (бистабильные Код В) подводится
давление Р2.
Вместо одного модуля на 8 позиций используются два
модуля на 4 позиции, которые разделены мембранным
уплотнением Код Т.
Кодировка (см. таблицу в разделе 2/3.45.19):
YP1P-4MT4B-B
Пневматический остров состоит из:
- 4-х распределителей Код М;
- мембранного уплотнения Код Т для создания двух зон
разного давления (Р1 для первых 4 распределителей;
Р2 для оставшихся);
- 4-х распределителей Код В;
- 1-й сквозной мембраны Мод. P;
- 1-й плиты дополнительного подвода воздуха Мод. X;
- 1-й сквозной мембраны Мод. P;
- 4-х распределителей Код С;
- мембранного уплотнения Код Т для создания двух зон
разного давления (Р1 для первых 4 распределителей;
Р2 для оставшихся);
- 4-х распределителей Код М.
Вместо двух модулей на 8 позиций, используем 4 модуля
на 4 позиции с мембранными уплотнениями Код Т, которые
создают зоны с различным давлением.
Кодировка (см. таблицу в разделе 2/3.45.19):
YP1M-4MT4BPXP4CT4M-C
Кодировка – Пример 1
Кодировка – Пример 2
