КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Пневмодроссели Серия SCU, MCU, SVU, MVU, SCO, MCO
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования
2/7.05.
709

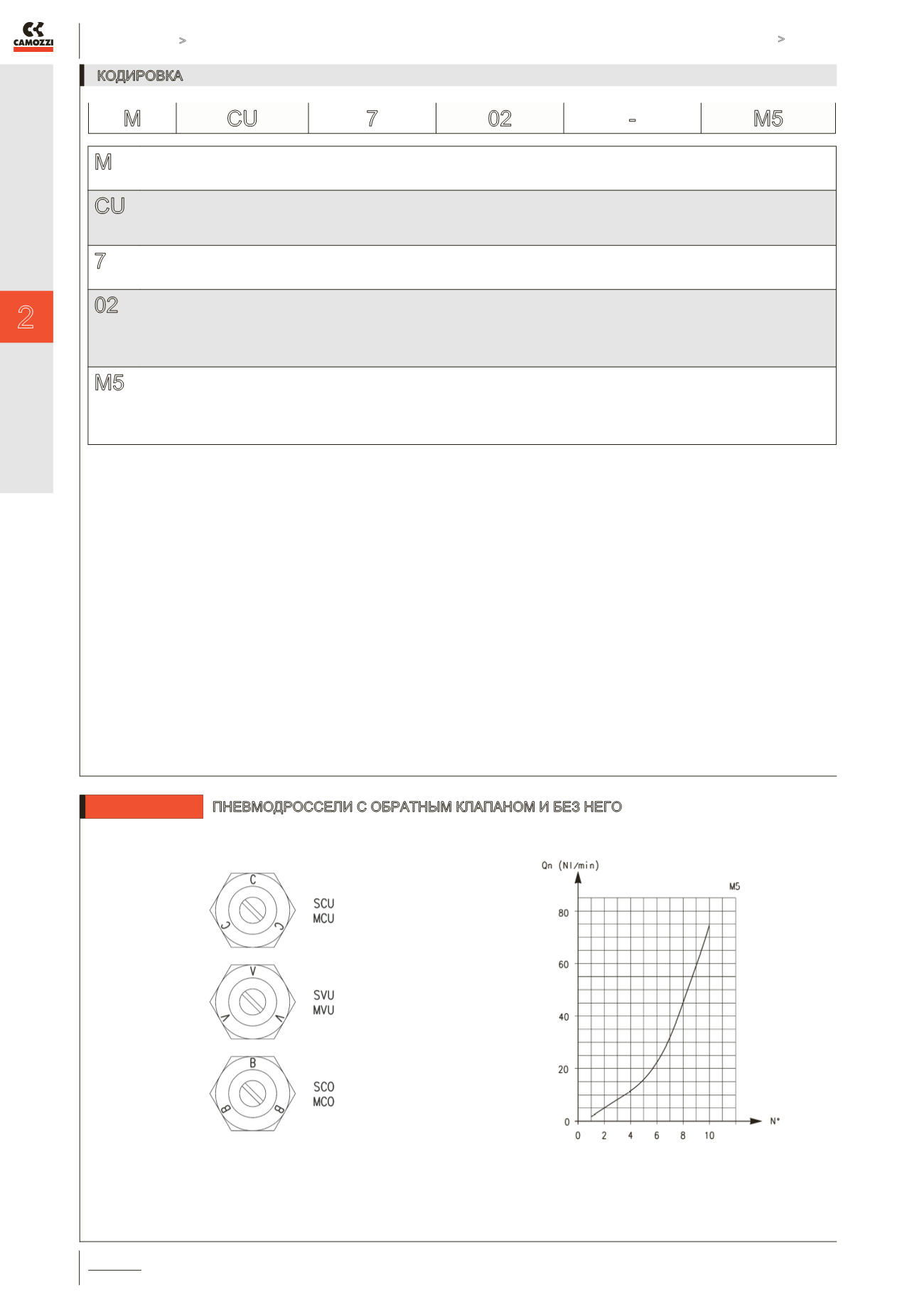

6512 ПНЕВМОДРОССЕЛИ С ОБРАТНЫМ КЛАПАНОМ И БЕЗ НЕГО
ОБОЗНАЧЕНИЕ ТИПА ДРОССЕЛЯ
SCU - MCU = установка непосредственно на цилиндры
SVU - MVU = установка непосредственно на распределители
SCO - MCO = установка как на цилиндры, так и на распределители
Расход Qn (Нл/мин) из 2 → 1 дроссель ОТКРЫТ: 70
Расход Qn (Нл/мин) из 2 → 1 дроссель ЗАКРЫТ: 33
Qn определен при входном давлении 6 бар и ΔP = 1 бар
N° = количество оборотов винта
КОДИРОВКА
M CU 7 02 - M5
M РЕГУЛИРОВКА:
M = ручная
S = под отвертку
CU МОНТАЖ:
CU = на цилиндрах, с обратным клапаном
VU = на распределителях, с обратным клапаном
CO = без обратного клапана
7 ВЕРСИИ:
6 = регулировка отверткой
7 = ручная регулировка
02 УСЛОВНЫЙ ПРОХОД:
02 = ø 1.5 мм макс
04 = ø 2 мм макс
06 = ø 4 мм макс
08 = ø 7 мм макс
10 = ø 12 мм макс
M5 ПРИСОЕДИНЕНИЕ:
M5 = M5
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
1/2 = G1/2
Дроссели без обратного клапана регулируют поток в обоих направлениях одинаково. Их расходные характеристики приведены на графиках.
Графики справедливы и для дросселей с обратным клапаном при регулировке потока с закрытым обратным клапаном.
Расходные характеристики свободного потока через обратный клапан приводятся отдельно.
