Пневмодроссели Серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
2
/7.07.
717
6512

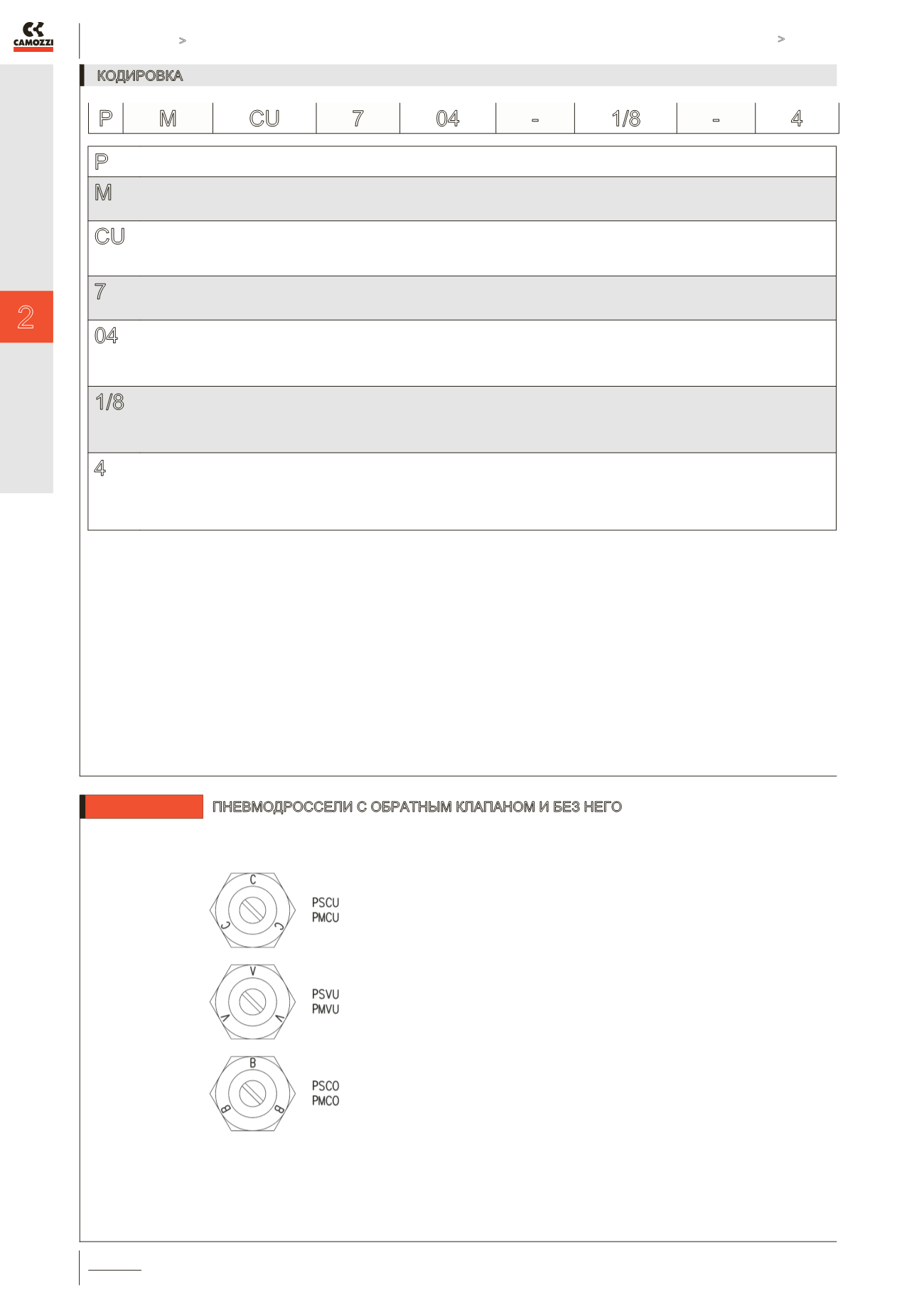

ПНЕВМОДРОССЕЛИ С ОБРАТНЫМ КЛАПАНОМ И БЕЗ НЕГО
ОБОЗНАЧЕНИЕ ТИПА ДРОССЕЛЯ:
PSCU - PMCU = установка непосредственно на цилиндры
PSVU - PMVU = установка непосредственно на распределители
PSCO - PMCO = установка как на цилиндры, так и на распределители
КОДИРОВКА
P M CU 7
04
-
1/8
-
4
P
СЕРИЯ
M
РЕГУЛИРОВКА:
M = ручная
S = под отвертку
CU
МОНТАЖ:
CU = на цилиндрах, с обратным клапаном
VU = на распределителях, с обратным клапаном
CO = без обратного клапана
7
ВЕРСИИ:
6 = регулировка отверткой
7 = ручная регулировка
04
УСЛОВНЫЙ ПРОХОД:
02 = ø 1,5 мм макс.
04 = ø 2 мм макс.
06 = ø 4 мм макс.
08 = ø 7 мм макс.
1/8
ПРИСОЕДИНЕНИЕ:
М5 = М5
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
4
НАРУЖНЫЙ ДИАМЕТР ТРУБКИ:
4 = ø 4 мм
6 = ø 6 мм
8 = ø 8 мм
10 = ø 10 мм
12 = ø 12 мм
Для правильного выбора пневмодросселя необходимо: рассчитать объем цилиндра по таблице потребления воздуха в Нл/мин;
определить время движения цилиндра; разделить объём на время и, таким образом, определить расход воздуха через дроссель в Нл/мин;
выбрать тип дроcселя по расходным характеристикам.
