Для правильного выбора пневмодросселя необходимо:
рассчитать объем цилиндра по таблице потребления воздуха
(Нл/мин); определить время движения цилиндра; разделить
объём на время – определить расход воздуха через
дроссель (Нл/мин); выбрать тип дросселя по расходным
характеристикам.
Дроссели без обратного клапана регулируют поток в обоих
направлениях одинаково. Их расходные характеристики
приведены на графиках, которые справедливы и для
дросселей с обратным клапаном при регулировании потока
с закрытым обратным клапаном. Расходные характеристики
свободного потока через обратный клапан приводятся
отдельно.

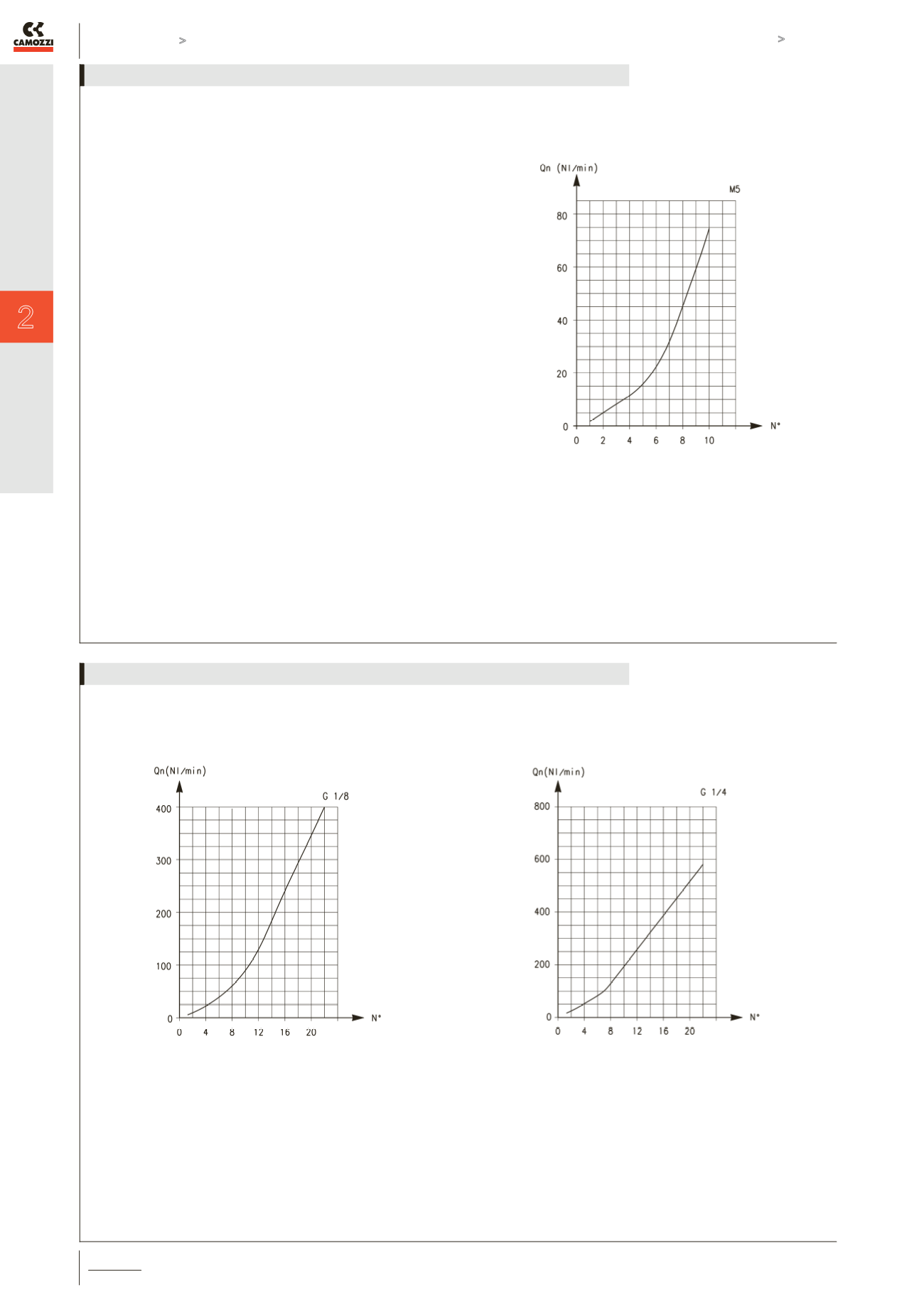

M5
Расход Qn (Нл/мин) 2 → 1 дроссель ОТКРЫТ: 70
Расход Qn (Нл/мин) 2 → 1 дроссель ЗАКРЫТ: 33
Qn определен при входном давлении 6 бар и ΔP = 1 бар
N° = кол-во оборотов винта
G1/8
Расход Qn (Нл/мин) 2 → 1 дроссель ОТКРЫТ: 440
Расход Qn (Нл/мин) 2 → 1 дроссель ЗАКРЫТ: 170
Qn определен при входном давлении 6 бар и ΔP = 1 бар
N° = кол-во оборотов винта
G1/4
Расход Qn (Нл/мин) 2 → 1 дроссель ОТКРЫТ: 790
Расход Qn (Нл/мин) 2 → 1 дроссель ЗАКРЫТ: 460
Qn определен при входном давлении 6 бар и ΔP = 1 бар
N° = кол-во оборотов винта
