УПРАВЛЕНИЕ
2
КАТАЛОГ > Версия 8.7 УПРАВЛЕНИЕ > Электронные реле / вакуума давления Серия SWDN
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах /
Изделия разработаны для промышленного использования
2/8.22.
753
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мод. SWDN-V01-... SWDN-P10-...
Диапазон измеряемого давления -1 ÷ 1 бар 0 ÷ 10 бар
Настройка диапазона давления -1 ÷ 1 бар -1 ÷ 10 бар
Выдерживаемое (максимальное)
давление
3 бар 15 бар
Рабочая среда воздух, некорродирующие газы, негорючие газы
Установленное
разрешение
по давлению:
кПа
МПа
кгс/см2
бар
фунтов на кв. дюйм дюймов
ртутного столба
мм ртутного столба
мм водяного столба
0,1
-
0,001
0,001
0,01
0,1
1
0,1
-
0,001
0,01
0,01
0,1
-
-
-
Напряжение питания 12-24 V DC ± 10%, пульсация (P-P) 10% или менее
Потребляемый ток ≤ 55 мА
PNP-выход датчика 2 выхода с открытым коллектором
максимальный ток нагрузки 80 мА
максимальное напряжение питания 24 V DC
остаточное напряжение ≤ 1 V (при токе нагрузки 80 мА)
Повторяемость (выход датчика) ≤ ± 0,2% от полного диапазона ± одна единица младшего разряда
Аналоговый выход
(если предусмотрен)
1 – 5 V ± 5% от полного диапазона
(в линейном диапазоне:
≤ ± 1% от полного диапазона)
1 – 5 V ± 2,5% от полного диапазона
(в линейном диапазоне:
≤ ±1% от полного диапазона)
Гистерезис режим гистерезиса регулируемый
режим двухпорогового
компаратора
постоянный (три единицы младшего разряда)
Быстродействие ≤ 2,5 мс (функция защиты от вибраций: 24 мс, 192 мс и 768 мс)
Защита выхода от короткого
замыкания
да
7-сегментный светодиодный дисплей 3 ½ знака (частота выборки 5 раз/с)
Точность индикатора ≤ ± 2% от полного диапазона ± 1 знак
(температура окружающей среды: 25 ± 3°C)
Индикатор зеленый светодиод (выход 1), красный светодиод (выход 2)
Условия
окружающей
среды:
класс защиты IP40
температура рабочая: 0 ÷ 50°C
хранения: -20 ÷ 60°C
(без конденсации или замерзания)
относительная влажность рабочая / хранения: 35 ÷ 85%
(без конденсации)
выдерживаемое
(максимальное) напряжение
1000 V AC в течение 1 минуты
(между корпусом и вводом)
сопротивление изоляции 50 MΩ минимум
(при 500 V DC между корпусом и вводом)
вибрация амплитуда колебаний 1,5 мм
развертка 10 Hz – 55 Hz – 10 Гц в течение 1 минуты
2 часа в каждом направлении: X, Y и Z
ударная прочность 980 м/с2 (100G)
3 раза в каждом направлении: X, Y и Z
Изменения под действием
температуры
≤ ± 2% от полного диапазона определяемого давления (25°C)
в пределах диапазона рабочих температур
Размер порта G1/8, M5
Ввод кабель с нефтестойкой изоляцией (0,15 мм 2)
Масса приблизительно 67 г для исполнения с 2-х метровым кабелем ввода
приблизительно 35 г для исполнения со штекерным разъемом

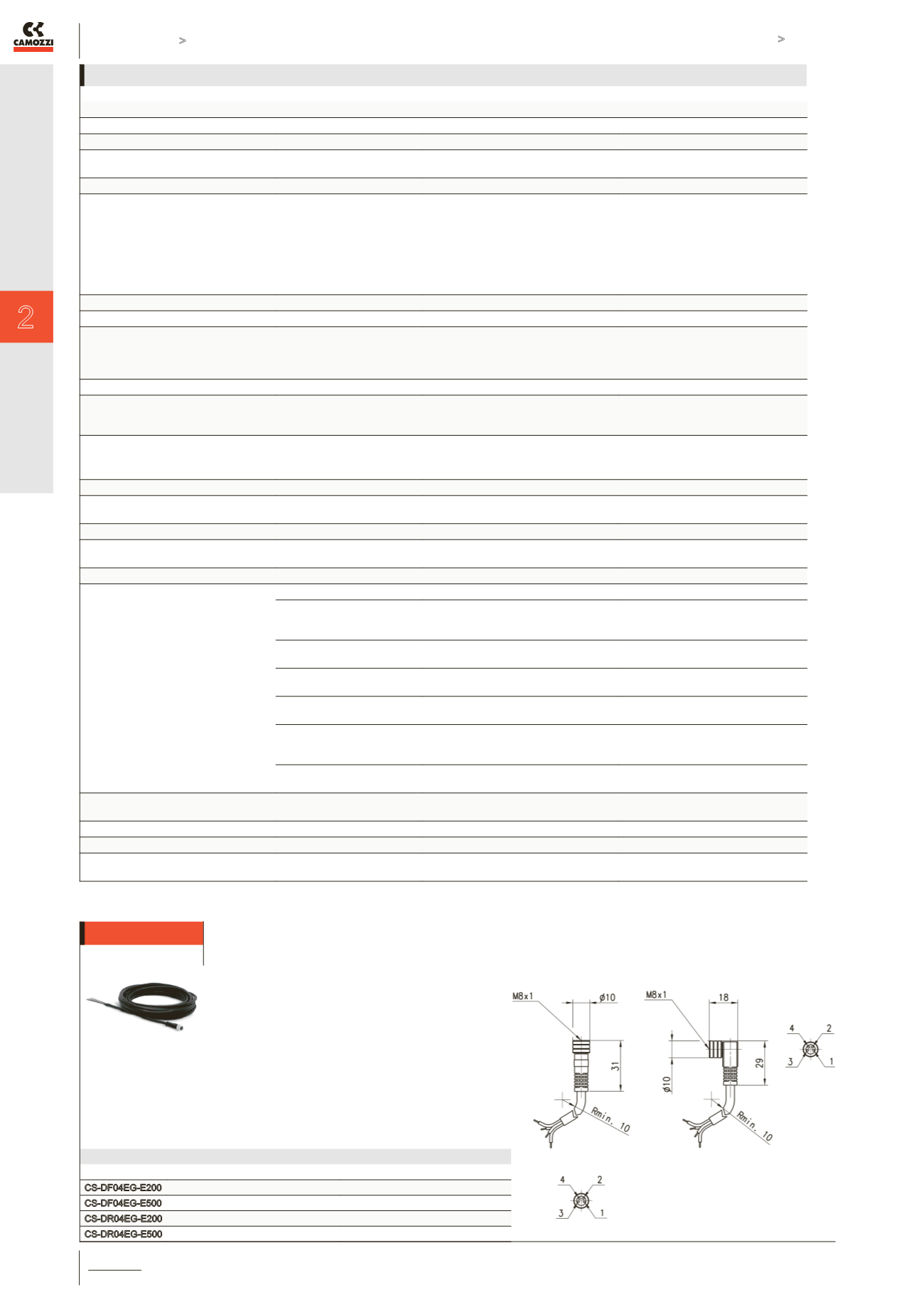

Цилиндрический штекер, с 4-х контактным разъемом М8
Неэкранированный кабель с оболочкой из полиуретана.
Класс защиты IP65
Мод. Вид подключения Длина кабеля (м)
CS-DF04EG-E200 прямой 2
CS-DF04EG-E500 прямой 5
CS-DR04EG-E200 под прямым углом (90º) 2
CS-DR04EG-E500 под прямым углом (90º) 5
