ПОДГОТОВКА ВОЗДУХА >
Модульная сборка Серия MX
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
922
3
/1.50.

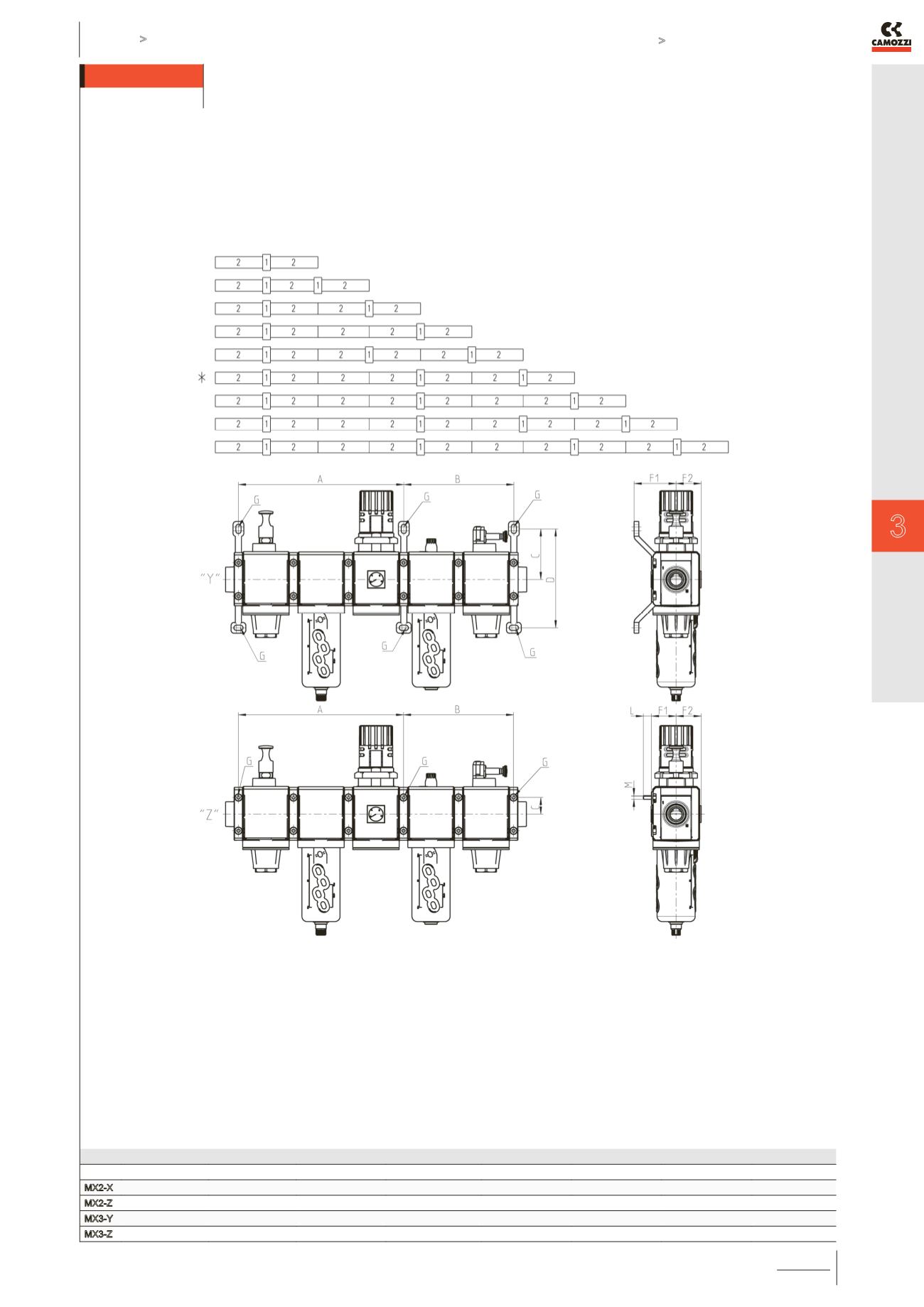

Настенный монтаж – размеры и схема позиционирования
Обозначения в СХЕМЕ ПОЗИЦИОНИРОВАНИЯ:
1 = монтажная скоба или кронштейн
2 = модуль / фланец
* СХЕМА ПОЗИЦИОНИРОВАНИЯ
соответствующая рисункам «Y» и «Z».
Мод.
A
B
C
D
F1
F2
L
M
MX2-X
210
140
68,5
134,5
70
37
-
-
MX2-Z
210
140
23
-
37,5
37
13,5
M5
MX3-Y
267
178
82
160
68
40,5
-
-
MX3-Z
267
178
27
-
40,5
40,5
13
M6
«Y» = со скобами и кронштейнами для настенного
монтажа (MX...-Y)
«Z» = со скобами и монтажными скобами (MX...-Z)
G = точки фиксации
