ПЕРЕМЕЩЕНИЕ
КАТАЛОГ
>
Версия 8.7
ПЕРЕМЕЩЕНИЕ >
Цилиндры пневматические Серия 62
1
/1.26.
79

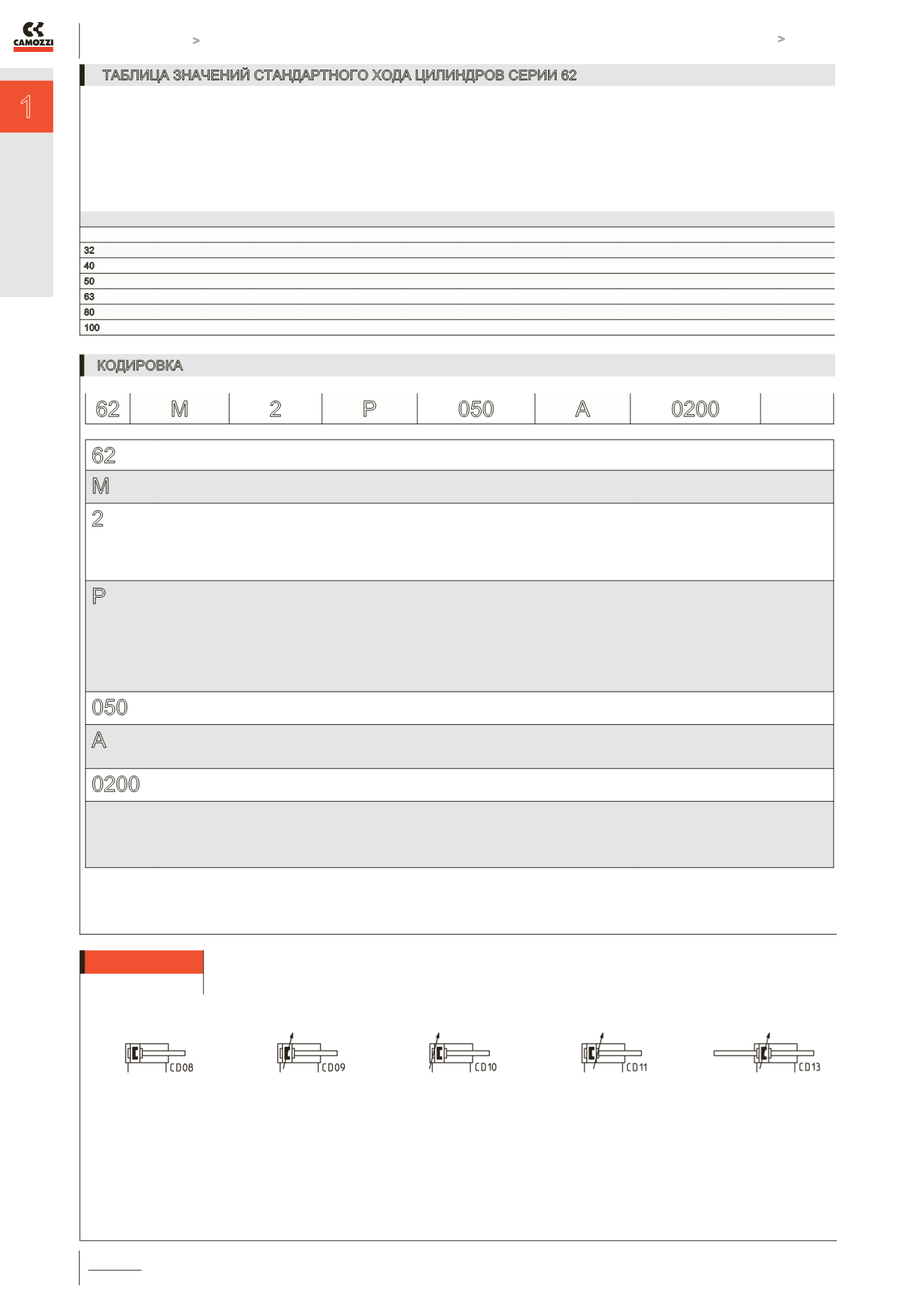

КОДИРОВКА
ТАБЛИЦА ЗНАЧЕНИЙ СТАНДАРТНОГО ХОДА ЦИЛИНДРОВ СЕРИИ 62
62 M 2
P
050
A
0200
62
СЕРИЯ
M
МОДИФИКАЦИЯ:
M = стандарт, магнитные
2
ДЕЙСТВИЕ:
2 = двустороннего (демпфирование в обе стороны)
3 = двустороннего (без демпфирования)
4 = двустороннего (с демпфированием назад)
5 = двустороннего (с демпфированием вперед)
6 = двустороннего (двусторонний шток, демпфирование в обе стороны)
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
CD09
CD08
CD10
CD11
CD13
P
МАТЕРИАЛЫ:
P = катанная нержавеющая сталь AISI 420B, демпферные манжеты - PU
(для ø 80-100 мм: уплотнения поршня PU), шпильки и гайки шпилек - оцинкованная сталь
R = шпильки - нержавеющая сталь AISI 420B, гайки шпилек – нержавеющая сталь AISI 303
C = шток - катанная нержавеющая сталь AISI 303, гайка штока - нержавеющая сталь AISI 304
U = шток - катанная нержавеющая сталь AISI 303, гайка штока - нержавеющая сталь AISI 304,
шпильки - нержавеющая сталь AISI 420B, гайки шпилек - нержавеющая сталь AISI 303
W = шток - катанная нержавеющая сталь AISI 304, гайка штока - нержавеющая сталь AISI 304,
шпильки - нержавеющая сталь AISI 420B, гайки шпилек - нержавеющая сталь AISI 303
050
ДИАМЕТРЫ:
032 = ø 32 мм; 040 = ø 40 мм; 050 = ø 50 мм; 063 = ø 63 мм; 080 = ø 80 мм; 100 = ø 100 мм
A
ТИП КРЕПЛЕНИЯ:
A = стандарт (фиксирующая гайка на штоке)
RL = стопор штока
0200
ХОД:
10 ÷ 2500 мм
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
= стандарт
V = уплотнение штока FKM
P = уплотнение штока полиуретан
( _ _ _ ) = специальное исполнение со специальным окончанием штока
✖ = двусторонний
Цилиндры с другим ходом - по заказу
Ø 25
50
75
80
100
125
150
160
200
250
300
320
400
500
32
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
40
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
50
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
63
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
80
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
100
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
✖
ПНЕВМАТИЧЕСКИЕ СИМВОЛЫ
02
