ПОДГОТОВКА ВОЗДУХА >
Модульная сборка Серия MX
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
3
/1.50.
929

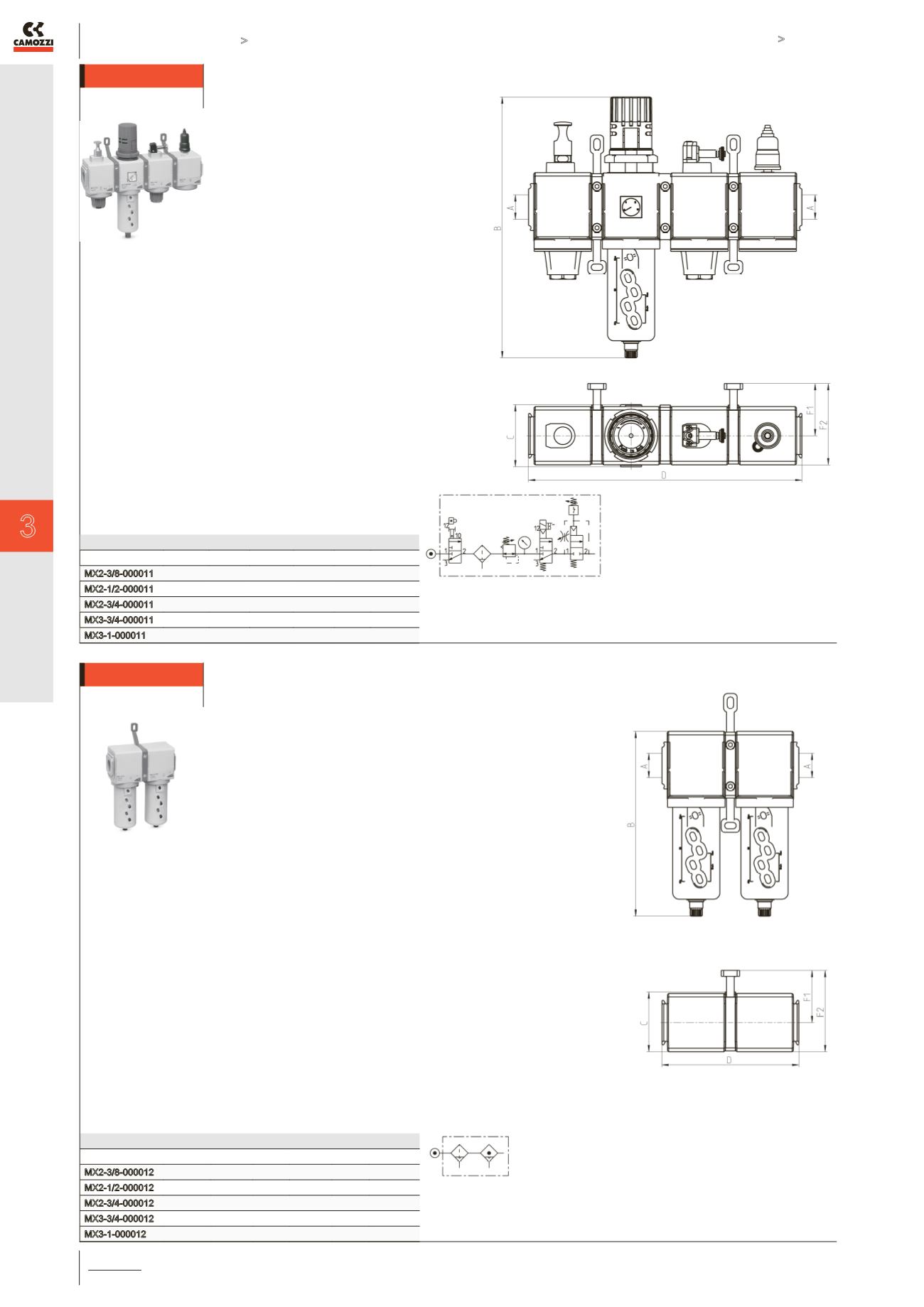

Структура сборочной группы 000011
Компоненты:
Ручной клапан безопасности
Фильтр-регулятор
Клапан безопасности
Клапан “мягкого” пуска +
реле давления (Н.З.)
Мод.
A
B
C
D F1
F2
MX2-3/8-000011 G3/8 289 74,5 280 70 104,5
MX2-1/2-000011 G1/2 289 74,5 280 70 104,5
MX2-3/4-000011 G3/4 289 74,5 280 70 104,5
MX3-3/4-000011 G3/4 345
81
358 68
106
MX3-1-000011
G1
345
81
358 68
106
Структура сборочной группы 000012
Компоненты:
Фильтр
Коалесцентный фильтр
Мод.
A
B
C D F1
F2
MX2-3/8-000012 G3/8
210
72
140
70
104,5
MX2-1/2-000012 G1/2
210
72
140
70
104,5
MX2-3/4-000012 G3/4
210
72
140
70
104,5
MX3-3/4-000012 G3/4
231
78
179
68
106
MX3-1-000012
G1
231
78
179
68
106
