ПОДГОТОВКА ВОЗДУХА >
Модульная сборка Серия MC
Компания Camozzi Spa оставляет за собой право изменять модели и размеры без уведомления
Каталог продукции представлен на сайтах
www.camozzi.ru/
www.camozzi.uaИзделия разработаны для промышленного использования
962
3
/2.45.
MC
СЕРИЯ
2
РАЗМЕРЫ:
1 = G1/4
2 = G3/8, G1/2
02
ПРИСОЕДИНЕНИЕ:
04 = G1/4
38 = G3/8
02 = G1/2
C
ВАРИАНТЫ СБОРКИ:
C = D + L
E = V01 + D + L
FRL = F + R + L
GN = D + L + V16 + AV
HNA = V01 + D + L + V16 + AV + реле давления Н.О.
HNC = V01 + D + L + V16 + AV + реле давления Н.З.
N = V01 + D PN = D + V16 + AV
QN = V01 + D + V16 + AV
TN = V01 + D + L + V16 + AV
U = F13 + FB3 (только для G3/8, G1/2)
ZNA = V01 + D + V16 + AV + реле давления Н.О.
ZNC = V01 + D + V16 + AV + реле давления Н.З.
5
ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ:
5 = 5 мкм
25 = 25 мкм (стандарт)
FL
КОНСТРУКЦИЯ:
FL = с крепежными фланцами*
* Монтажный кронштейн MC104-ST – комплект B – заказывается отдельно
- D: Фильтр-регулятор, 0,5 ÷ 10 бар, ручной / полуавтоматический режим слива конденсата, фильтрующий элемент 5 мкм или 25 мкм
- V01: Клапан, 3/2 лин./поз, ручное управление
- L: Маслораспылитель
- V16: Клапан, 3/2 лин./поз, электромагнитное управление
- F: Фильтр, 5 мкм или 25 мкм
- R: Регулятор, 0,5 ÷ 10 бар
- AV: Клапан мягкого пуска
- F13: Фильтр, 5 мкм с автоматическим сбросом конденсата
- FB3: Коалесцентный фильтр с автоматическим сбросом конденсата

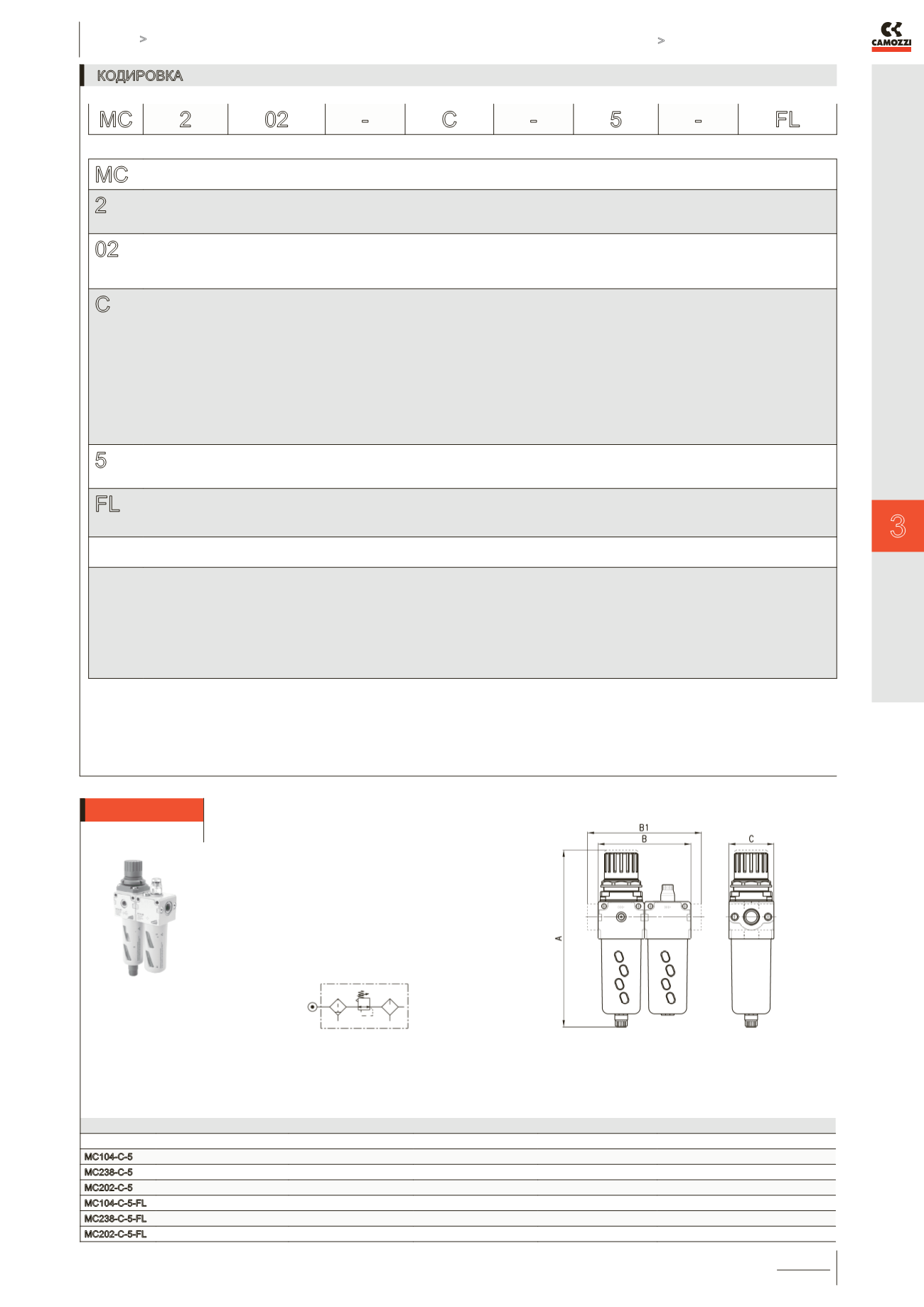

КОДИРОВКА
РАЗМЕРЫ
Мод.
A
B
B1
C
Расход, Нл/мин
MC104-C-5
193,5
90
-
45
1450
MC238-C-5
256,5
124
-
60
4800
MC202-C-5
256,5
124
-
60
4900
MC104-C-5-FL
193,5
-
114
45
1450
MC238-C-5-FL
256,5
-
152
60
4800
MC202-C-5-FL
256,5
-
152
60
4900
MC 2
02
-
C -
5
-
FL
Вариант сборки C
Состав сборки:
- Фильтр-регулятор
- Маслораспылитель
04
