Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

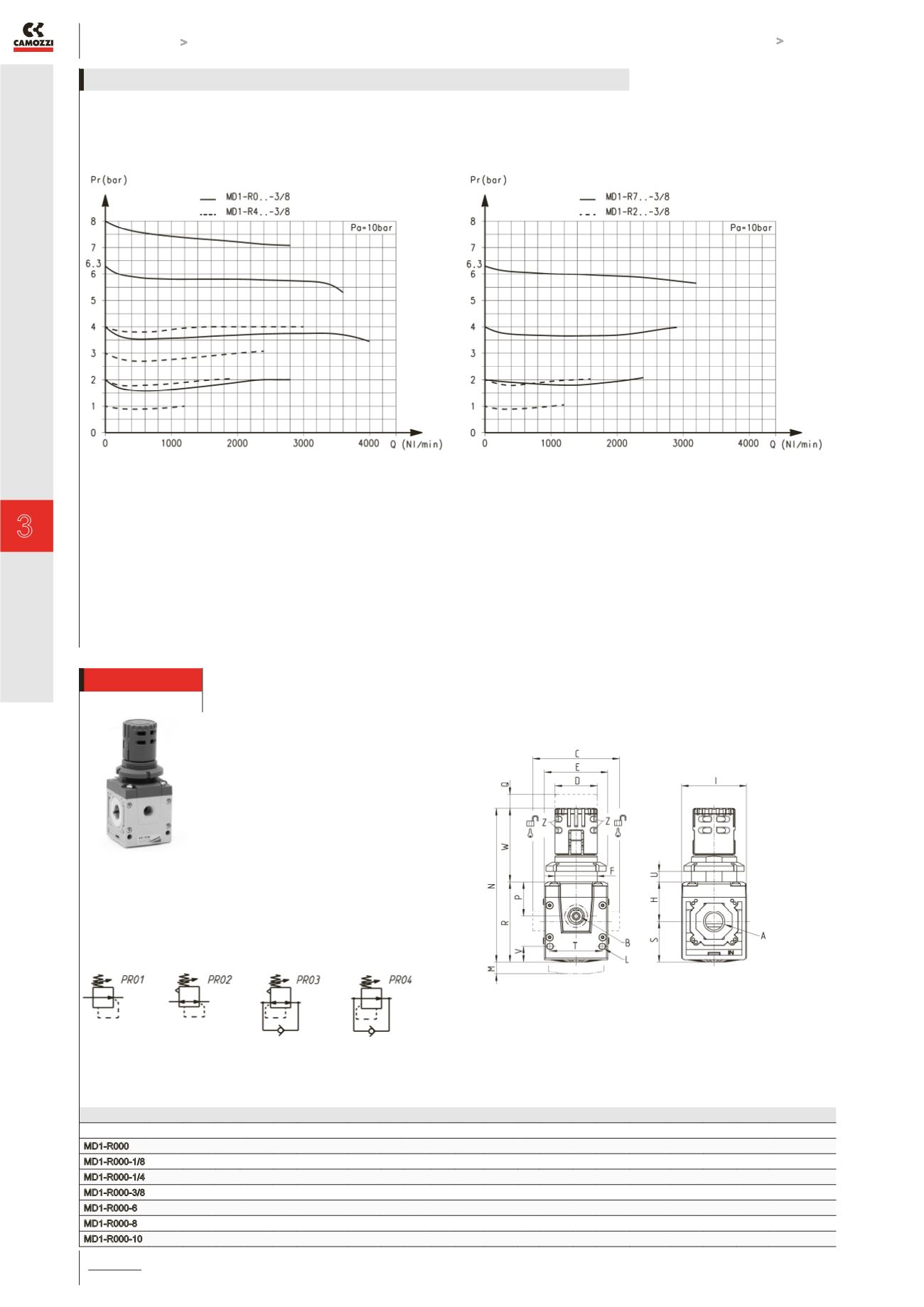

Druckregler Serie MD

AUFBEREITEN >

KATALOG

>

Version 8.8

/3.20.04

3

AUFBEREITEN

Anschluss G3/8

Pr = Ausgangsdruck

Q = Durchfluss

Pa = Eingangsdruck

Anschluss G3/8

Pr = Ausgangsdruck

Q = Durchfluss

Pa = Eingangsdruck

DURCHFLUSSDIAGRAMME bei Betriebsdruck 2, 4, 7, 10 bar

Druckregler Serie MD

Pneumatiksymbole:

PR01 = ohne Sekundärentlüftung

PR02 = mit Sekundärentlüftung

PR03 = Sekundärentlüftung,

Version VS

PR04 = ohne Sekundärentlüftung,

Version VS

PRODUKTÜBERSICHT

Mod.

A B C D E

F

H I

L M N P Q R S T

U V W Z Gewicht (Kg)

MD1-R000

-

G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2

MD1-R000-1/8 G1/8 G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2

MD1-R000-1/4 G1/4 G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2

MD1-R000-3/8 G3/8 G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2

MD1-R000-6 Ø6 G1/8 47 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2

MD1-R000-8 Ø8 G1/8 62 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2

MD1-R000-10 Ø10 G1/8 67 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2

0.2
