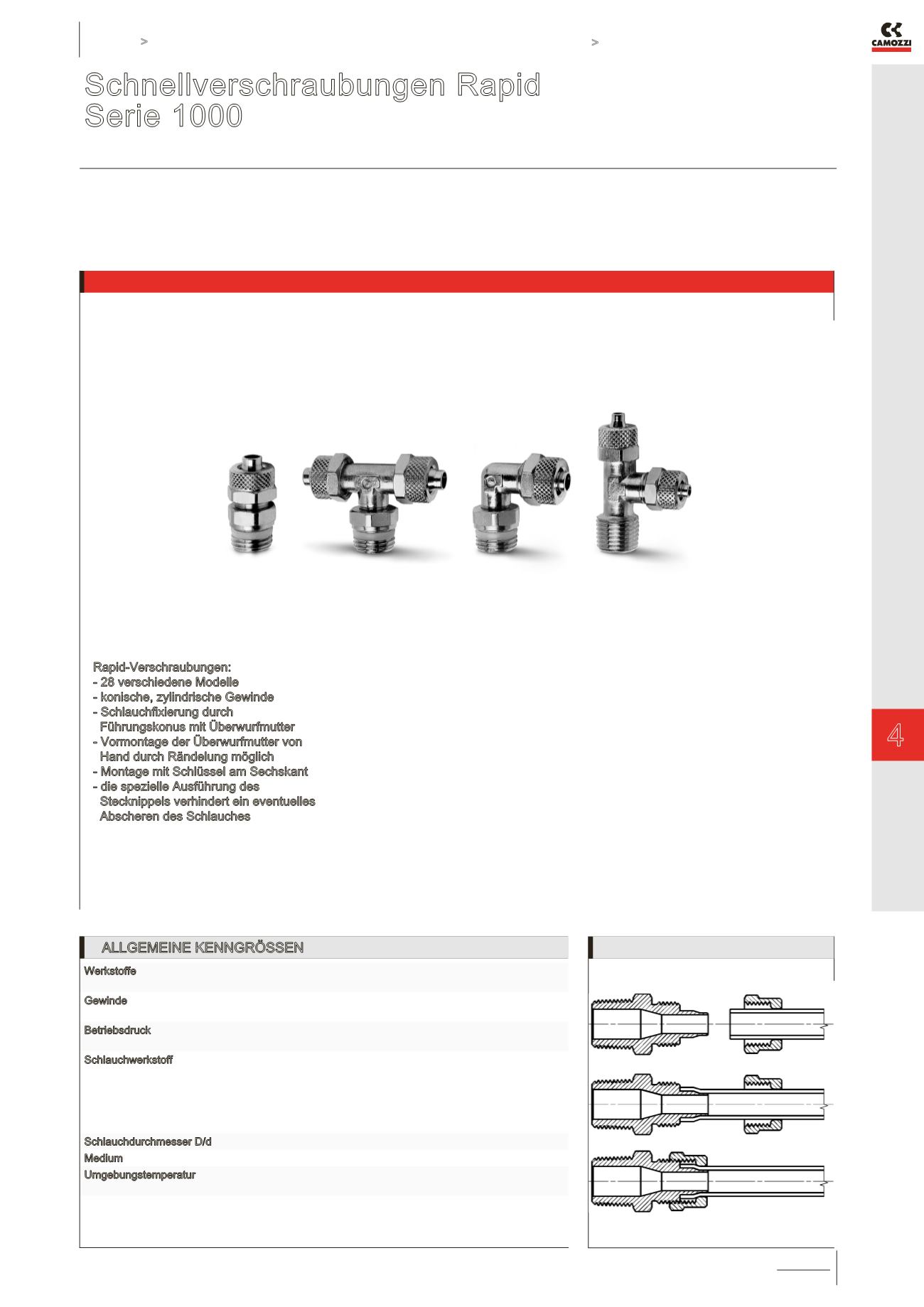

Schnellverschraubungen Rapid Serie 1000 KATALOG
4
/2.05.01 4
> Version 8.8 VERBINDEN >
VERBINDEN
Schnellverschraubungen Rapid
Serie 1000
Rapid-Verschraubungen:
- 28 verschiedene Modelle
- konische, zylindrische Gewinde
- Schlauchfixierung durch
Führungskonus mit Überwurfmutter
- Vormontage der Überwurfmutter von
Hand durch Rändelung möglich
- Montage mit Schlüssel am Sechskant
- die spezielle Ausführung des
Stecknippels verhindert ein eventuelles
Abscheren des Schlauches
Für Kunststoffschläuche ø 5/3 - 6/4 - 8/6 - 10/8 - 12/10 - 15/12,5mm
Anschlüsse: M5, M6, M12 x1, M12 x1,25, G1/8”, G1/4”, G3/8”, G1/2”
R1/8”, R1/4”, R3/8”, R1/2”
Funktionsprinzip ALLGEMEINE KENNGRÖSSEN
Werkstoffe Körper und Überwurfmutter: Messing vernickelt, O-Ring: NBR
Gewindedichtungen PTFE - PA, AL
Gewinde Rohrgewinde konisch ISO 7, Rohrgewinde zylindrisch ISO 228, M5 -
M6
Betriebsdruck Der Betriebsdruck der Verschraubung ist immer höher als der
Arbeitsdruck des Schlauches.
Schlauchwerkstoff Polyamid
Polyethylen
PVD-gewebeummantelt
Rilsan
Polyurethan
Thermoplastisches Polyester-Elastomer
Schlauchdurchmesser D/d Von 5/3 ÷ 15/12.5 mm
Medium Druckluft und Niederdruckbereich für Flüssigkeiten und Gase
Umgebungstemperatur -20°C ÷ 80°C
Hinweis: Bitte technische Daten der verwendeten Rohre beachten.
