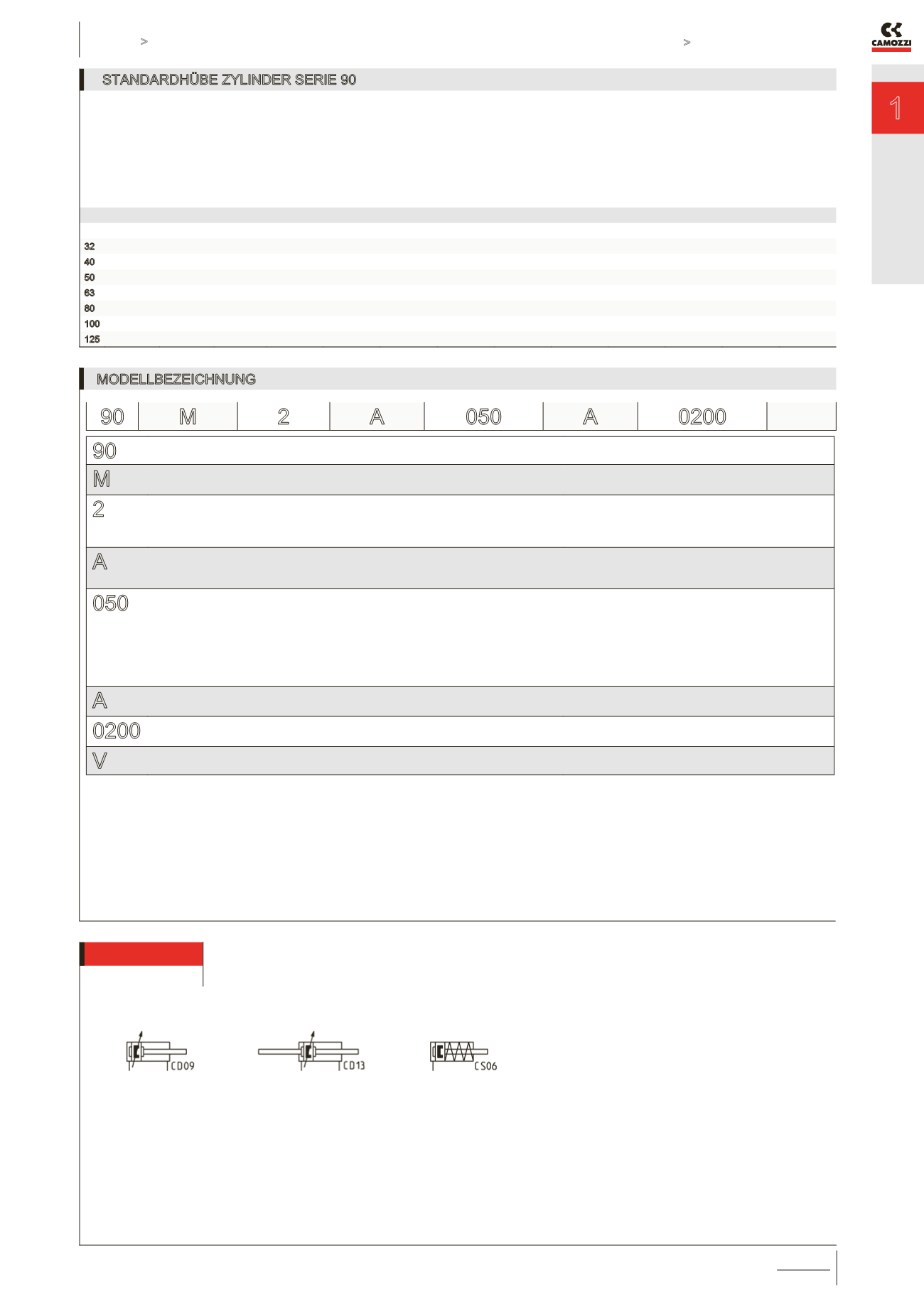

Edelstahlzylinder Serie 90 KATALOG
1
/3.05.02 1
> Version 8.8 ANTREIBEN >
ANTREIBEN
STANDARDHÜBE ZYLINDER SERIE 90
✖ = doppeltwirkend 90M2A
● = einfachwirkend
STANDARDHÜBE
Ø 25 50 80 100 125 150 160 200 250 300 320 400 500
32 ✖● ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
40 ✖● ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
50 ✖● ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ✖● ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
80 ✖● ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
100 ✖● ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
125 ✖● ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
MODELLBEZEICHNUNG
90 SERIE
M BAUREIHE
M = Standard, Magnetversion
2 BETRIEBSART
1 = einfachwirkend, gedämpft
2 = doppeltwirkend, gedämpft
6 = doppeltwirkend, durchgehende Kolbenstange, gedämpft
PNEUMATIKSYMBOLE
CS06
CD09
CD13
A WERSTOFFE
A = Edelstahl 1.4401, Dichtungen NBR
V = Edelstahl 1.4401, Dichtungen FKM (150°C)
050 KOLBENDURCHMESSER (ø)
032 = 32 mm
040 = 40 mm
050 = 50 mm
063 = 63 mm
080 = 80 mm
100 = 100 mm
125 = 125 mm
A BEFESTIGUNGSART
A = Standard, mit Kolbenstangenmutter Mod. U montiert
0200 HUB
(siehe Tabelle)
V V = Kolbenstangendichtung in FKM
90 M 2 A 050 A 0200
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
