Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

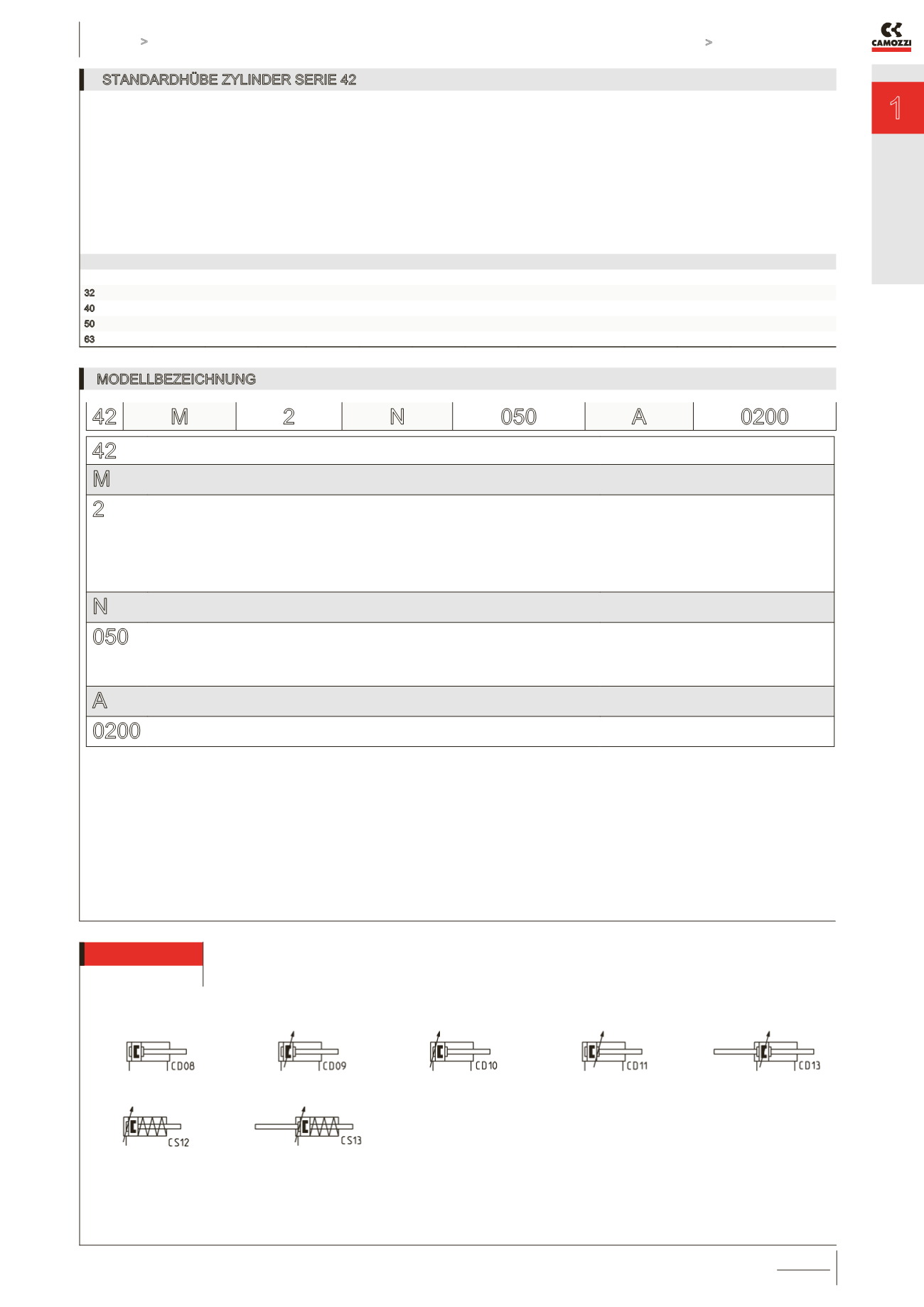

Rundzylinder Serie 42

KATALOG

1

/5.15.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

STANDARDHÜBE ZYLINDER SERIE 42

✖ = doppeltwirkend

■ = einfachwirkend

STANDARDHÜBE

Ø 25

50

75

80

100

125

150

160

200

250

300

320

400

500

32 ✖ ■

✖ ■

✖ ■

40 ✖ ■

✖ ■

✖ ■

50 ✖ ■

✖ ■

✖ ■

63 ✖ ■

✖ ■

✖ ■

MODELLBEZEICHNUNG

42

SERIE

M

BAUREIHE

M = Magnetversion

2

BETRIEBSART

1 = einfachwirkend, nicht gedämpft

2 = doppeltwirkend, gedämpft

3 = doppeltwirkend, nicht gedämpft

4 = doppeltwirkend, hinten gedämpft

5 = doppeltwirkend, vorne gedämpft

6 = doppeltwirkend, durchgehende Kolbenstange, gedämpft

7 = einfachwirkend, durchgehende Kolbenstange, nicht gedämpft

PNEUMATIKSYMBOLE

CS12

CD09

CD08

CD10

CD11

CD13

CS13

N

WERKSTOFFE

N = Kolbenstange Edelstahl 1.4028, Rohr Edelstahl 1.4301, Dichtungen NBR

050

KOLBENDURCHMESSER

032 = 32 mm

040 = 40 mm

050 = 50 mm

063 = 63 mm

A

BEFESTIGUNGSART

A = Standard (Überwurfmutter V+Kolbenstangenmutter U)

0200

HUB

(siehe Tabelle)

42 M

2

N

050

A

0200

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
