Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

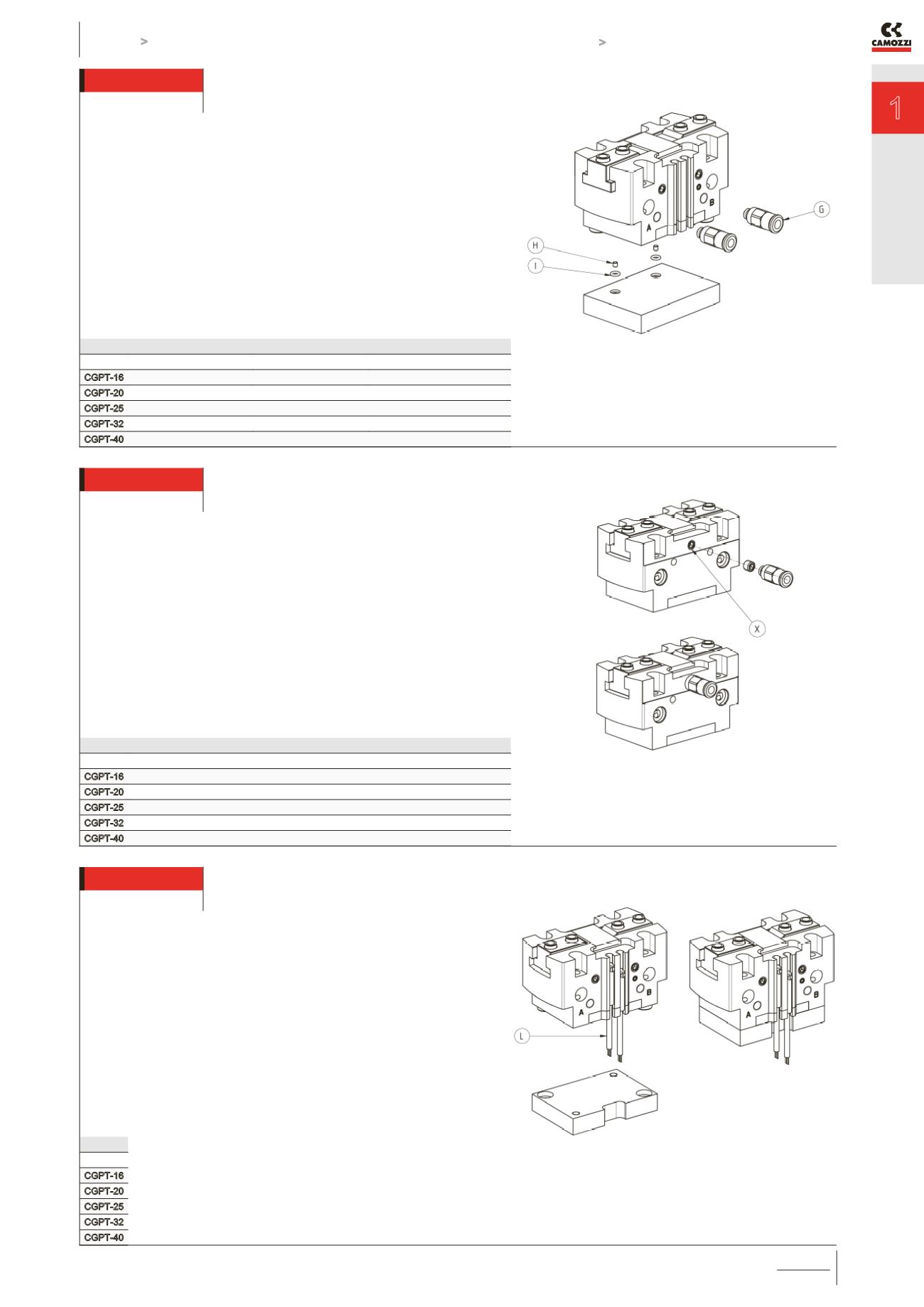

Parallelgreifer mit T-Führung Serie CGPT

KATALOG

1

/7.17.12

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

Zentrierbuchse Mod. TR-CG

Werkstoff: Aluminium eloxiert

Verwendung zur Zentrierung der Anbauteile Mod.

B/D-E/C/C-H/H/L/R an den Zylinderköpfen vorne

und hinten während des Montageprozesses.

PRODUKTÜBERSICHT

Mod.

G

H

I

CGPT-16

M3

M2

OR 1x2.5

CGPT-20

M5

M2

OR 1x2.5

CGPT-25

M5

M2

OR 1x2.5

CGPT-32

M5

M3

OR 1x3.5

CGPT-40

G1/8

M3

OR 1x3.5

Sperrluft / Schmierung

Durch die Bohrung X kann Sperrluft bzw.

Schmierung für die Greiferfinger erfolgen.

- Fettempfehlung Molykote DX

- max. 3 bar zur Vermeidung von Fettaustritt

PRODUKTÜBERSICHT

Mod.

X

CGPT-16

M3

CGPT-20

M5

CGPT-25

M5

CGPT-32

M5

CGPT-40

M5

Sensormontage

Z = Sensor Mod. CSD-332 oder Mod. CSD-362

Für den Einbau der Sensoren ist eine Aussparung

in der Grundplatte notwendig.

Mod.

CGPT-16

CGPT-20

CGPT-25

CGPT-32

CGPT-40
