Wegeventile Serie K
KATALOG
2
/1.05.02
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

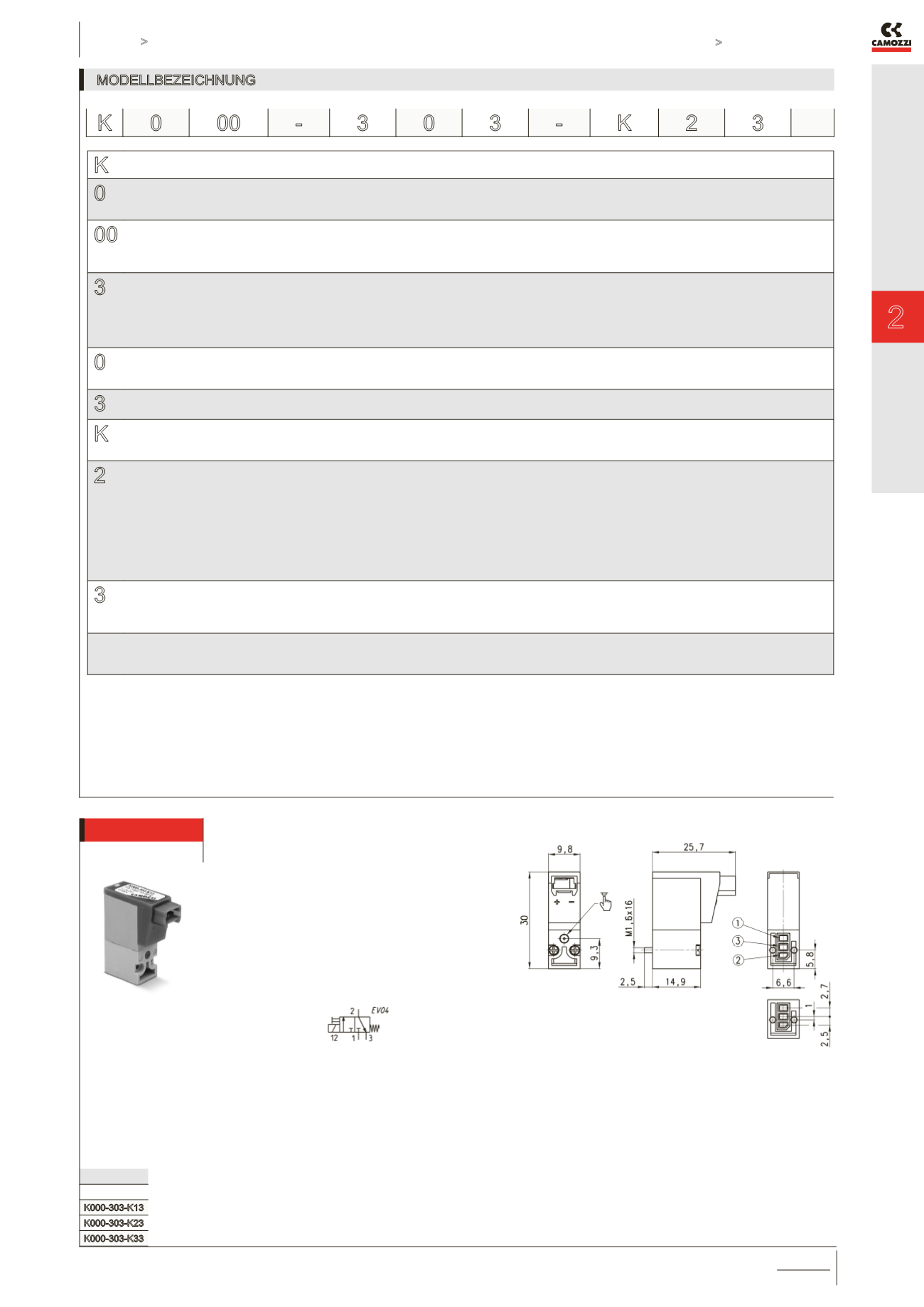

MODELLBEZEICHNUNG
K
SERIE
0
VENTILKÖRPER
0 = Einzelventil oder Einzelgrundplatte(nur M5)
1 = Reihengrundplatte
00
ANZAHL VENTILE
00 = Flanschventil
01 = Einzelgrundplatte (nur M5)
02 ÷ 99 = Ventilpositionen
3
FUNKTION
0 = Reihengrundplatte oder Einzelgrundplatte
3 = NC
4 = NO
5 = NC-Stecker gedreht um 180°
6 = NO-Stecker gedreht um 180°
0
ANSCHLÜSSE
0 = Flansch
2 = M5/seitlich
3
NENNWEITE
3 = ø 0,65 mm
K
WERKSTOFFE
K = Körper PBT, Ankerdichtung HNBR
F = Körper PBT, Ankerdichtung FKM
2
ELEKTRISCHE ANSCHLUSSART
1 = vorne, Schutzschaltung, LED
2 = vorne, Schutzschaltung
3 = vorne
B = oben, Schutzschaltung, LED
C = oben, Schutzschaltung
D = oben
F = 300 mm-Kabel, Schutzschaltung, LED
G = 300 mm-Kabel, Schutzschaltung
H = 300 mm-Kabel
3
SPANNUNGEN
1 = 6V DC
2 = 12V DC
3 = 24V DC
BEFESTIGUNGSART
= Standard zur Montage auf Kunststoffoberflächen
M = zum Verschrauben auf metallischer Oberfläche (auf Anfrage)
K 0 00 -
3 0 3 -
K 2 3
Mod.
K000-303-K13
K000-303-K23
K000-303-K33
3/2-Wege-Magnetventil NC, Stecker vorne
Diese 3/2-Wege-Magnetventile NC können auf
Einzel- oder Reihengrundplatten montiert werden. Sie
verfügen über eine Handnotbetätigung - mono- oder
bistabil.
Lieferumfang: 1 Flanschventil, 1 Flanschdichtung, 2
Schrauben
