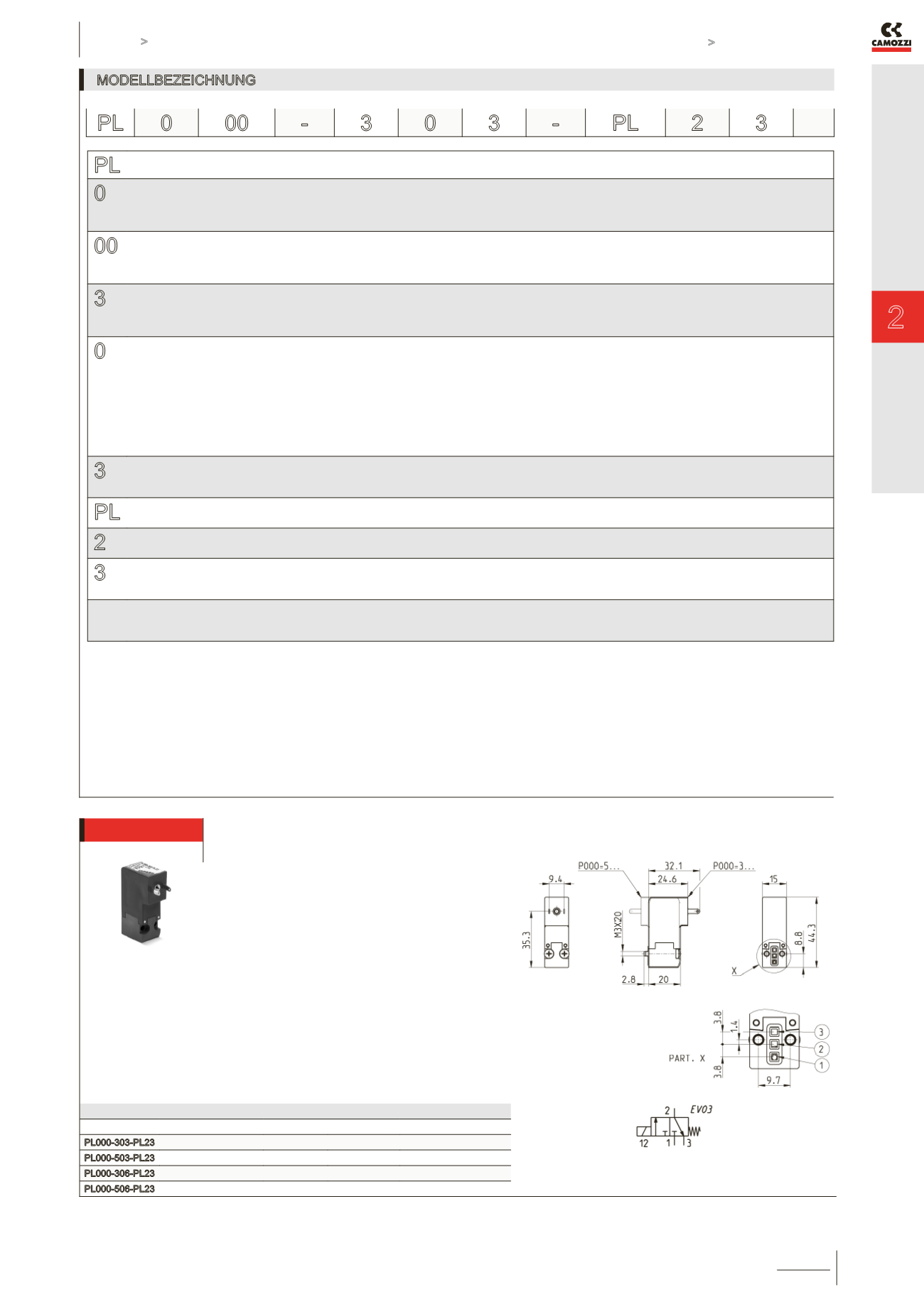

436 / 1278
Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf
www.camozzi.de.
Wegeventile Serie PL
KATALOG
2
/1.16.02
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
MODELLBEZEICHNUNG
PL
SERIE
0
VENTILKÖRPER
0 = Einzelgrundplatte (nur M5) oder Flanschventil
1 = Einfach-Reihengrundplatte
2 = Doppel-Reihengrundplatte
00
ANZAHL VENTILE
00 = Flanschventil
01 = Einzelgrundplatte (nur M5)
02 ÷ 99 = Anzahl Ventilpositionen
3
FUNKTION
0 = Reihengrundplatte oder Einzelgrundplatte
3 = 3-Wege NC
5 = 3-Wege NC um 180° gedreht
0
ANSCHLÜSSE
0 = Flanschventil (nur bei Einzelventil)
ANSCHLÜSSE REIHENGRUNDPLATTEN
2 = M5, Ausgänge seitlich
3 = Steckanschluss ø 3 mm, Ausgänge seitlich
4 = Steckanschluss ø 4 mm, Ausgänge seitlich
6 = M5, Ausgänge hinten
7 = Steckanschluss ø 3 mm, Ausgänge hinten
8 = Steckanschluss ø 4 mm, Ausgänge hinten
3
NENNWEITE
3 = ø 1.5 mm (Druck 4 ÷ 8 bar)
6 = ø 1.5 mm (Druck 0 ÷ 3.5 bar)
PL
WERKSTOFFE
P = Körper Thermoplast PBT, Ankerdichtung FKM, andere Dichtungen NBR
2
ELEKTRISCHE ANSCHLUSSART
2 = Stecker DIN 43650 (9.4 mm)
3
SPANNUNG - LEISTUNGSAUFNAHME
2 = 12V DC
3 = 24V DC
BEFESTIGUNGSART
= mit Schrauben für Metall (Standard)
P = mit Schrauben für Kunststoff
PL 0 00 -
3 0 3 -
PL 2 3
Elektromagnetventil 3/2-Wege, NC
Lieferumfang:
1 Flanschventil
1 Flanschdichtung
2 Schrauben M3x20 UNI 8112 (für Metall, Standard)
oder
2 Schrauben M3x23 UNI 10227 (für Kunststoff,
Version P)
PRODUKTÜBERSICHT
Mod.
Nennweite Ø (mm)
kv (l/min)
Qn (Nl/min)
Druck min-max (bar)
PL000-303-PL23
1.5
0.54
35
4 ÷ 8
PL000-503-PL23
1.5
0.54
35
4 ÷ 8
PL000-306-PL23
1.5
0.54
-
0 ÷ 3.5
PL000-506-PL23
1.5
0.54
-
0 ÷ 3.5
