Wegeventile Serie E
KATALOG
2
/2.05.14
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

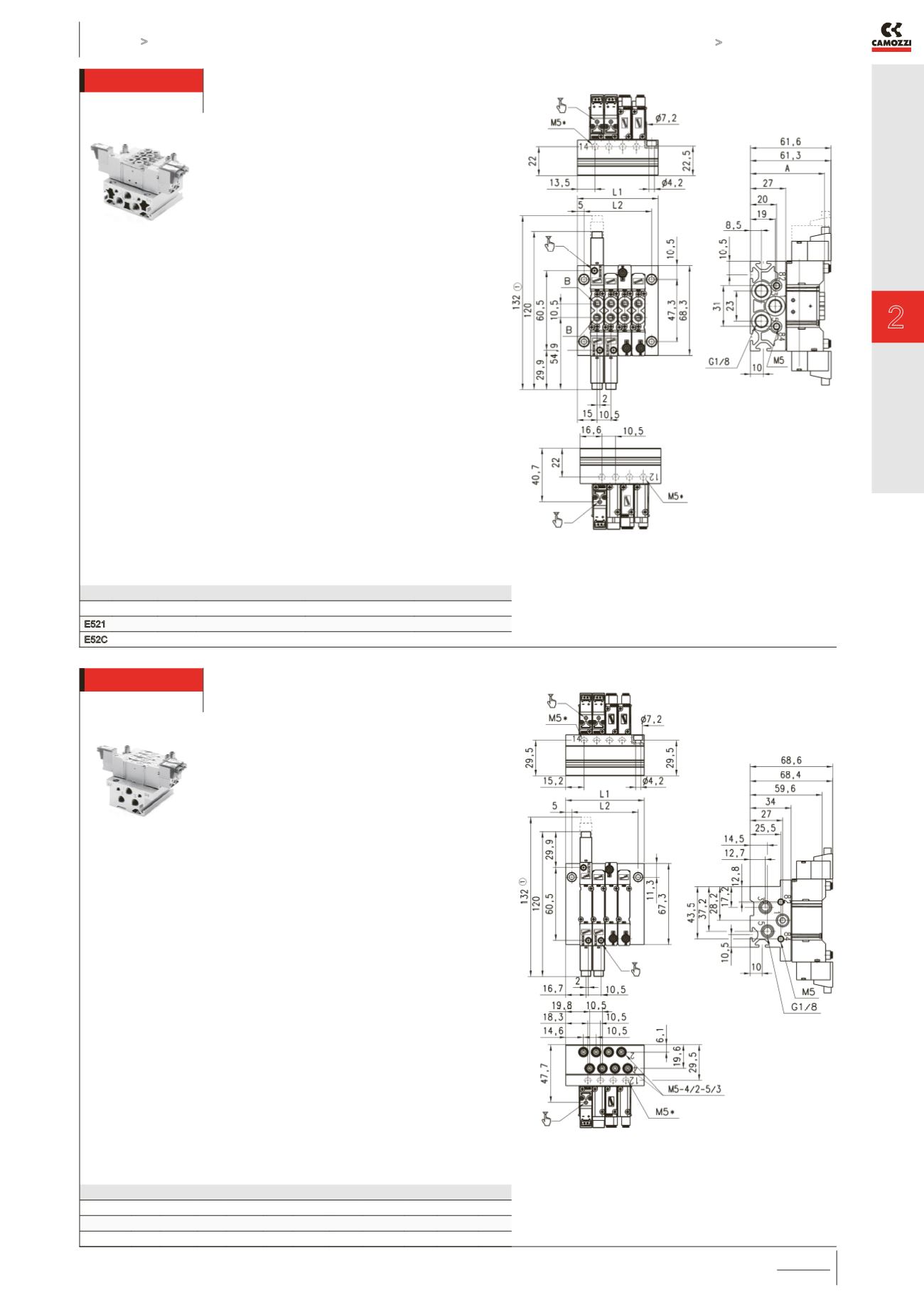

Maße komplett montierter Reihengrundplatten, Baubreite 10,5 mm
PRODUKTÜBERSICHT
Mod.
A
B L1 - L2 Ventilanzahl
L1 - L2 Ventilanzahl
Rastermaß (mm)
E521 56,6
M5
40,5 - 30,5
51 - 41
10,5
E52C 65,1
4/2
40,5 - 30,5
51 - 41
10,5
5/2, 5/3-Wege, Anschluss M5
① Maß für 5/3-Wegeventil
M5* - separater Vorsteuerdruck
auf Anfrage.
Maße kompletter Reihengrundplatten, Baubreite 10,5 mm
PRODUKTÜBERSICHT
Ventilanzahl
2
3
4
5
6
7
8
9
10
11
12
L1
44 54,5 65 75,5 86 96,5 107 117,5 128 138,5 149
L2
34 44,5 55 65,5 76 86,5 97 107,5 118 128,5 139
5/2, 5/3-Wege
① Maß für 5/3-Wegeventil
M5* - separater Vorsteuerdruck
auf Anfrage.
