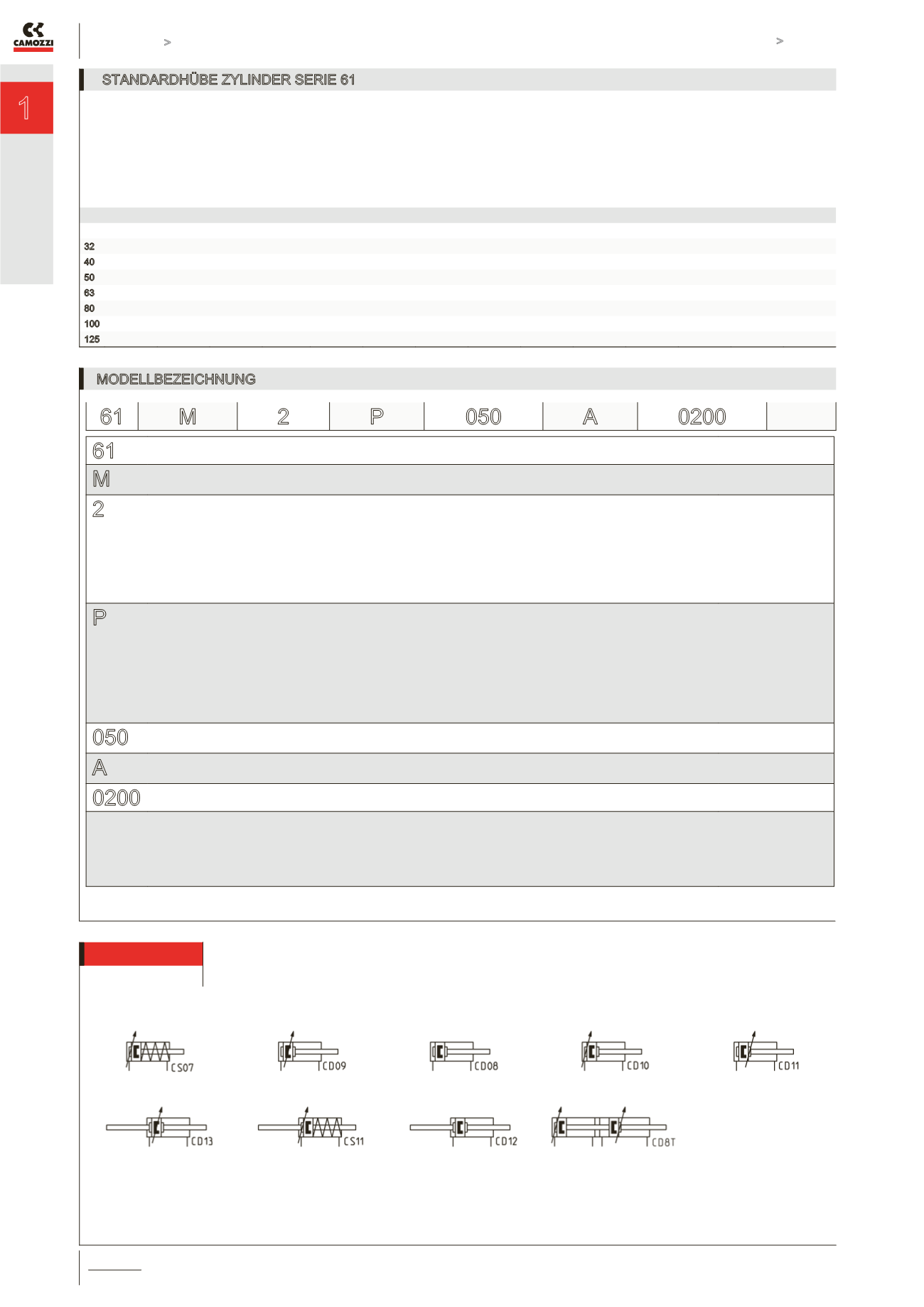

Katalog Version 8.8

61 / 1278

Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf .
1
Zylinder Serie 61 - Aluminiumprofil ANTREIBEN > KATALOG > Version 8.8
/1.25.02 1
ANTREIBEN
STANDARDHÜBE ZYLINDER SERIE 61
■ = einfachwirkend (Standard-/Tieftemperaturversion)✖ = doppeltwirkend (Standard-, Leichtlauf-, Tieftemperaturversion); auf Anfrage
sind auch verschiedene Hübe bis maximal 2500 mm verfügbar.
STANDARDHÜBE
Ø 25 50 75 80 100 125 150 160 200 250 300 320 400 500
32 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
40 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
50 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
63 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
80 ■ ✖ ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
100 ■ ✖ ■ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
125 ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖ ✖
MODELLBEZEICHNUNG
61 SERIE
M BAUREIHE
M = Standard, Magnetversion L = Leichtlaufversion, magnetisch
2 BETRIEBSART
1 = einfachwirkend, Feder vorn (ø 32 ± ø 100)
2 = doppeltwirkend, gedämpft, vorne und hinten
3 = doppeltwirkend, nicht gedämpft
4 = doppeltwirkend, hinten gedämpft
5 = doppeltwirkend, vorne gedämpft
6 = doppeltwirkend, durchgehende Kolbenstange, gedämpft - vorne und hinten
7 = einfachwirkend, durchgehende Kolbenstange
8 = doppeltwirkend, durchgehende Kolbenstange, nicht gedämpft
PNEUMATIKSYMBOLE
CD08
CD09
CD08
CD10
CD11
CD13
CS11
CD12
P WERKSTOFFE
P = siehe Tabelle Allgemeine Kenngrössen 1/1.25.01
R = Zuganker Edelstahl 1.4028, Zugankermuttern 1.4305, andere Werkstoffe (siehe Allgemeine Kenngrössen S.1/1.25.01)
C = Kolbenstange Edelstahl gerollt 1.4305, Kolbenstangenmutter 1.4301
U = Kolbenstange Edelstahl gerollt 1.4305, Kolbenstangenmutter 1.4301, Zuganker 1.4028, Zugankermuttern 1.4305
W = Kolbenstange Edelstahl gerollt 1.4301, Kolbenstangenmutter 1.4301, Zuganker 1.4028, Zugankermuttern 1.4305
Z = Kolbenstange Edelstahl 1.4028 verchromt, Kolbenstangenmutter 1.4301, Zuganker 1.4028, Zugankermuttern 1.4305, Dichtungen f.
Tieftemperaturen (-40°C), Abstreifer an der Kolbenstange Messing
Y = Kolbenstange Edelstahl 1.4028 verchromt, Kolbenstangenmutter 1.4301, Zuganker 1.4028, Zugankermuttern 1.4305, Dichtungen f.
Tieftemperaturen (-50°C), Abstreifer an der Kolbenstange Messing
050 KOLBENDURCHMESSER
032 = 32 mm - 040 = 40 mm - 050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm - 125 = 125 mm
A BEFESTIGUNGSART
A = Standard, montiert mit Kolbenstangenmutter U RL = Zylinder mit Feststelleinheit
0200 HÜBE: (siehe Tabelle)
= Standard V = Kolbenstangendichtung in FKM N = Tandem (Pneumatiksymbol CD8T)
R = Kolbenstangendichtung NBR W = alle Dichtungen in FKM + 130 C° C = PU lackiert. Farbe: grau*
L = ohne Kolbenstangendichtung (Druckbeaufschlagung nur hinten) ** ( _ _ _ ) = Kolbenstange verlängert um _ _ _ mm
G = Abstreifer Messing (Kolbenstange Edelstahl 1.4028 verchromt, Kolbenstangendichtung NBR)
* Version C auf Anfrage.
** Ohne Kolbenstangendichtung reduziert zusätzlich den Reibungswiderstand bei Verwendung des Zylinders (nur ausfahrend!).
Anmerkung: Alle doppeltwirkenden Zylinder sind auch in Leichtlaufversion verfügbar.
61 M 2 P 050 A 0200
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
