Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

1

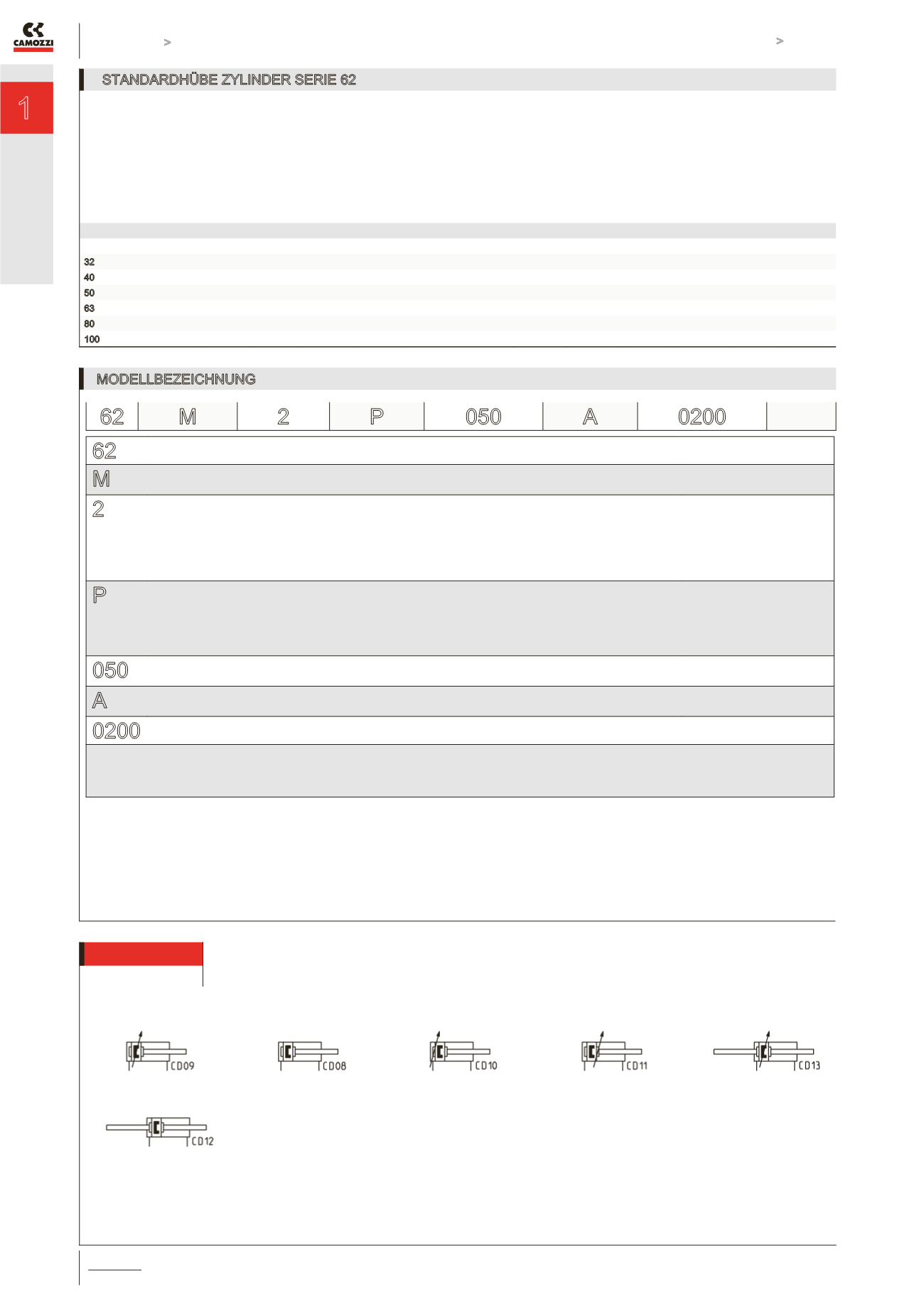

Zylinder Serie 62 - Aluminiumprofil

ANTREIBEN >

KATALOG

>

Version 8.8

/1.26.02

1

ANTREIBEN

STANDARDHÜBE ZYLINDER SERIE 62

Sonderhübe bis 2500 mm auf Anfrage

✖ = doppeltwirkend

STANDARDHÜBE

Ø 25

50

75

80

100

125

150

160

200

250

300

320

400

500

32

40

50

63

80

100

MODELLBEZEICHNUNG

62

SERIE

M

BAUREIHE

M = Standard, Magnetversion

2

BETRIEBSART

2 = doppeltwirkend, gedämpft - vorne und hinten

3 = doppeltwirkend, nicht gedämpft

4 = doppeltwirkend, hinten gedämpft

5 = doppeltwirkend, vorne gedämpft

6 = doppeltwirkend, durchgehende Kolbenstange, gedämpft - vorne und hinten

8 = doppeltwirkend, durchgehende Kolbenstange, nicht gedämpft

PNEUMATIKSYMBOLE

CD09

CD08

CD10

CD11

CD13

CD12

P

WERKSTOFFE

P = siehe Allgemeine Kenngrössen Seite 1/1.26.01

R = Zuganker Edelstahl 1.4028, Zugankermuttern 1.4305

C = Kolbenstange Edelstahl gerollt 1.4305, Kolbenstangenmutter 1.4301

U = Kolbenstange Edelstahl gerollt 1.4305, Kolbenstangenmutter 1.4301, Zuganker 1.4028, Zugankermuttern 1.4305

W = Kolbenstange Edelstahl gerollt 1.4301, Kolbenstangenmutter 1.4301, Zuganker 1.4028, Zugankermuttern 1.4305

050

KOLBENDURCHMESSER

32 mm - 40 mm - 50 mm - 63 mm - 80 mm - 100 mm

A

BEFESTIGUNGSART

A = Standard, montiert mit Kolbenstangenmutter U RL = Zylinder mit Feststelleinheit

0200

HÜBE: (siehe Tabelle)

= Standard

V = Kolbenstangendichtung in FKM

P = Kolbenstangendichtung in PU

( _ _ _ ) = Kolbenstange verlängert um _ _ _ mm

62 M 2

P

050

A

0200

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
