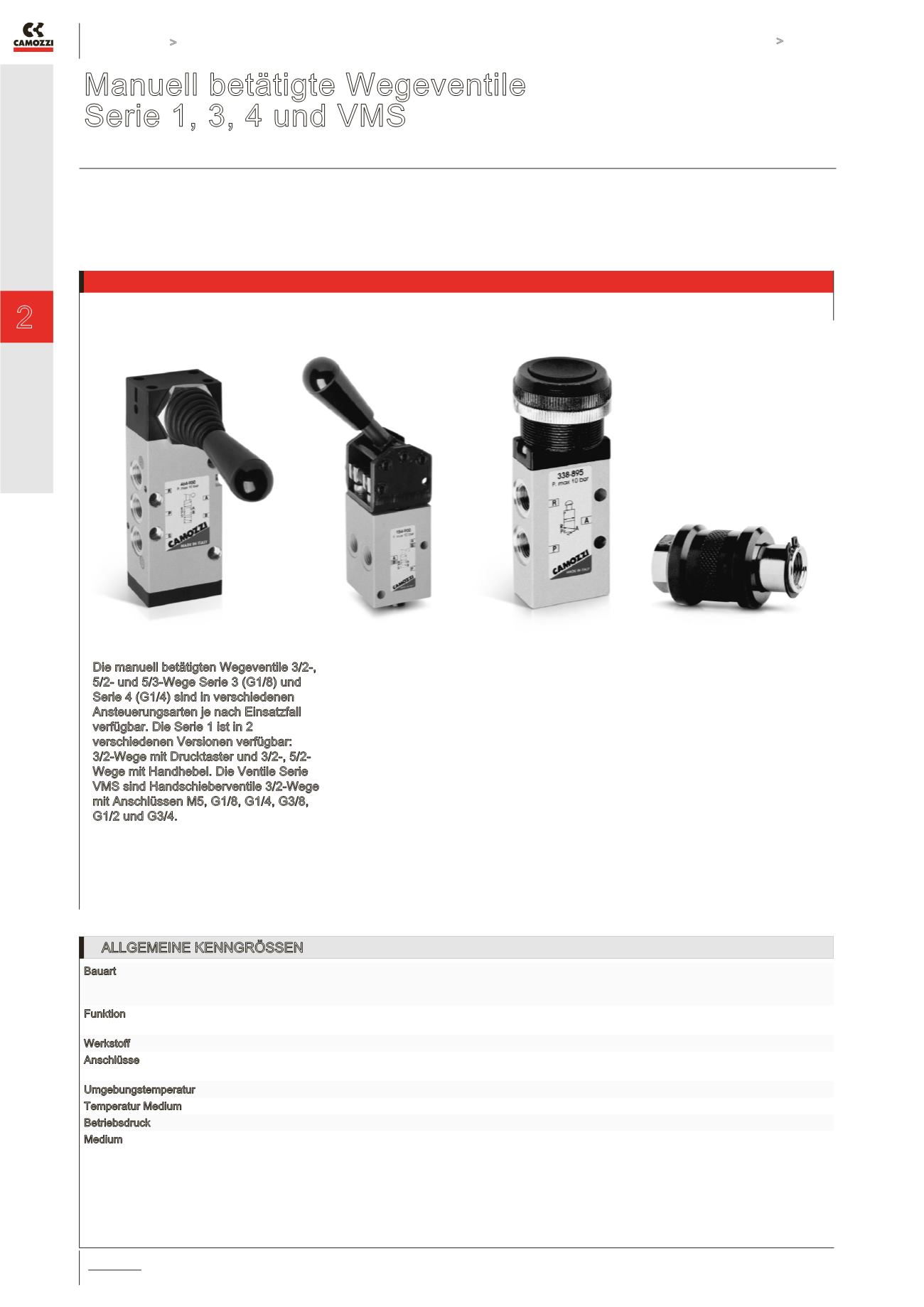

Manuell betätigte Wegeventile Serie 1,3,4 und VMS
ANSTEUERN >
KATALOG
>
Version 8.8
/4.30.01
2
ANSTEUERN
Manuell betätigte Wegeventile
Serie 1, 3, 4 und VMS
Serie 1, 3, 4: 3/2-, 5/2-, 5/3-Wege CC, CO
Anschlüsse G1/8 und G1/4
Serie VMS: 3/2-Wege
Anschlüsse M5, G1/8, G1/4, G3/8, G1/2, G3/4
Die 3/2-Wegeventile Serie 3 und 4
können in der Version monostabil NC
verwendet werden, wenn der Druck
in 1 anliegt. Um die Ventile NO zu
verwenden, kann der Druck in 3 angelegt
werden.
Die 5/2-Wegeventile Serie 3 und
4 können an den Anschlüssen 3
und 5 zwei unterschiedliche Drücke
anlegen, um so einen Zylinder mit zwei
unterschiedlichen Betriebsdrücken zu
versorgen.
ALLGEMEINE KENNGRÖSSEN
Bauart
Serie 3 und 4: Schieberventile
Serie 1: Sitzventile
Serie VMS: Handschieberventil
Funktion
Serie 1, 3 und 4: 3/2-, 5/2-, 5/3-Wege CC CO
Serie VMS: 3/2-Wege
Werkstoff
Körper Aluminium - Schieber Edelstahl - Innenteile Messing - Dichtungen NBR
Anschlüsse
Serie 1, 3 und 4: G1/8, G1/4
Serie VMS: M5, G1/8, G1/4, G3/8, G1/2, G3/4
Umgebungstemperatur 0°C ÷ 60°C
Temperatur Medium 0°C ÷ 50°C
Betriebsdruck
siehe einzelne Modelle
Medium
gefilterte Luft ohne Schmierung, im Falle von geölter Luft empfehlen wir
die Verwendung von Öl ISOVG32 und die Schmierung nie zu unterbrechen
Die manuell betätigten Wegeventile 3/2-,
5/2- und 5/3-Wege Serie 3 (G1/8) und
Serie 4 (G1/4) sind in verschiedenen
Ansteuerungsarten je nach Einsatzfall
verfügbar. Die Serie 1 ist in 2
verschiedenen Versionen verfügbar:
3/2-Wege mit Drucktaster und 3/2-, 5/2-
Wege mit Handhebel. Die Ventile Serie
VMS sind Handschieberventile 3/2-Wege
mit Anschlüssen M5, G1/8, G1/4, G3/8,
G1/2 und G3/4.
