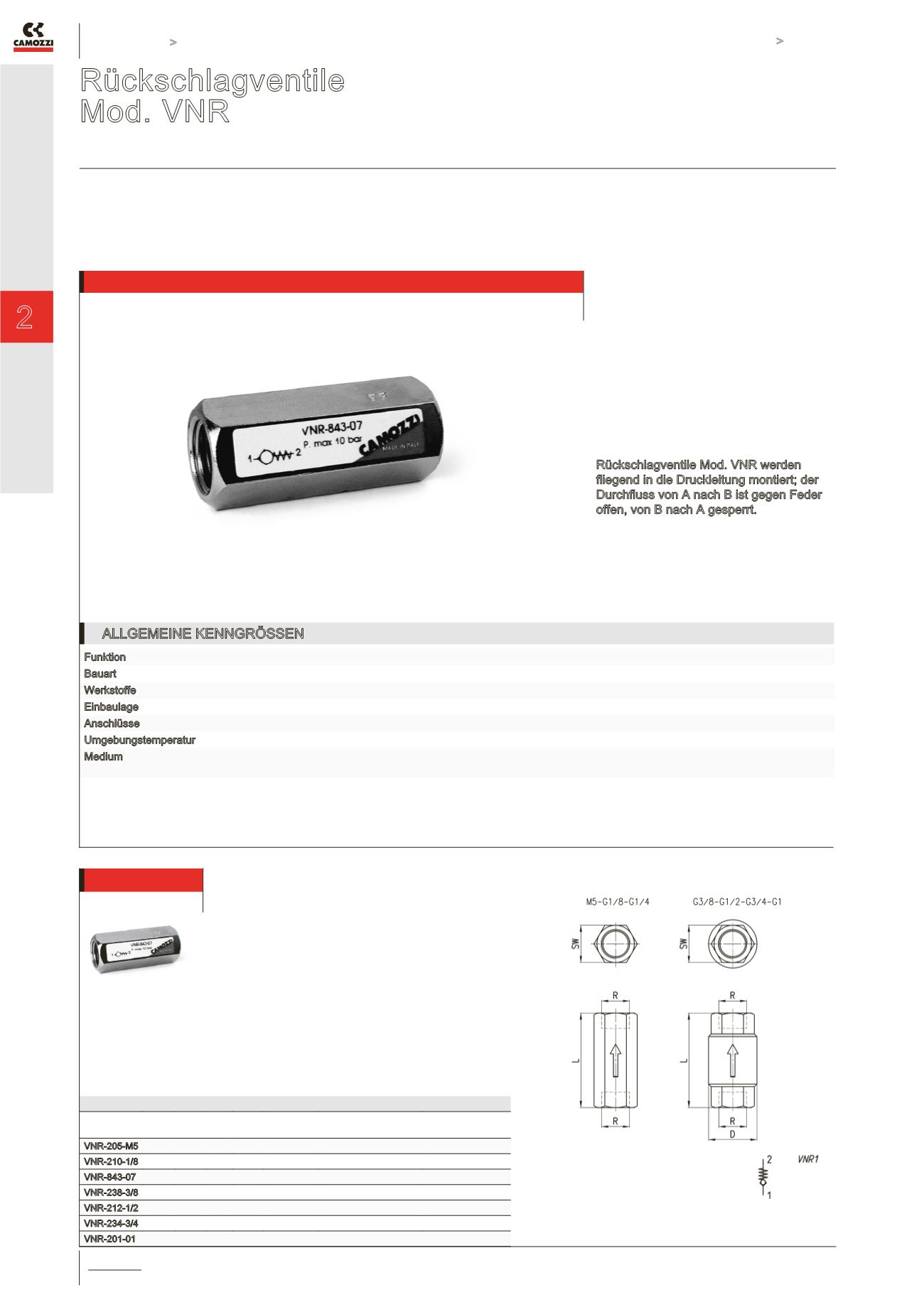

Rückschlagventile Mod. VNR
ANSTEUERN >
KATALOG
>
Version 8.8
/6.02.01
2
ANSTEUERN
Rückschlagventile
Mod. VNR
Anschlüsse: M5, G1/8”, G1/4”, G3/8”, G1/2”, G3/4”, G1”
»
»
Funktionalität ab
minimalem Überdruck
ALLGEMEINE KENNGRÖSSEN
Funktion
Rückschlagventil
Bauart
Sitzventil
Werkstoffe
Körper Messing, Feder Edelstahl, Dichtungen NBR
Einbaulage
Beliebig
Anschlüsse
M5, G1/8”, G1/4”, G3/8”, G1/2”, G3/4”, G1”
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft - 20°C)
Medium
Gefilterte Luft, ohne Schmierung. Im Falle von gefilterter Luft empfehlen wir
die Verwendung von Öl ISO VG32 und die Schmierung nie zu unterbrechen.
Rückschlagventile Mod. VNR werden
fliegend in die Druckleitung montiert; der
Durchfluss von A nach B ist gegen Feder
offen, von B nach A gesperrt.
Rückschlagventile Mod. VNR
PRODUKTÜBERSICHT
Mod.
R L SW D Durchfluss
(Nl/min)
Min. Betätigungsdruck
(bar)
Max Betriebsdruck
(bar)
VNR-205-M5 M5 25 8 9
50
1
10
VNR-210-1/8 G1/8 34 13 15
600
0.2
10
VNR-843-07 G1/4 43 17 20
1400
0.2
10
VNR-238-3/8 G3/8 55 23 34.5 3000
0.02
25
VNR-212-1/2 G1/2 58.5 27 34.5 5800
0.02
25
VNR-234-3/4 G3/4 65 33 41.5 8000
0.06
25
VNR-201-01 G1 74.5 40 48 13000
0.06
25
