Zylinder Serie 62 - Aluminiumprofil
ANTREIBEN >
KATALOG
>
Version 8.8
/1.26.10
1
ANTREIBEN

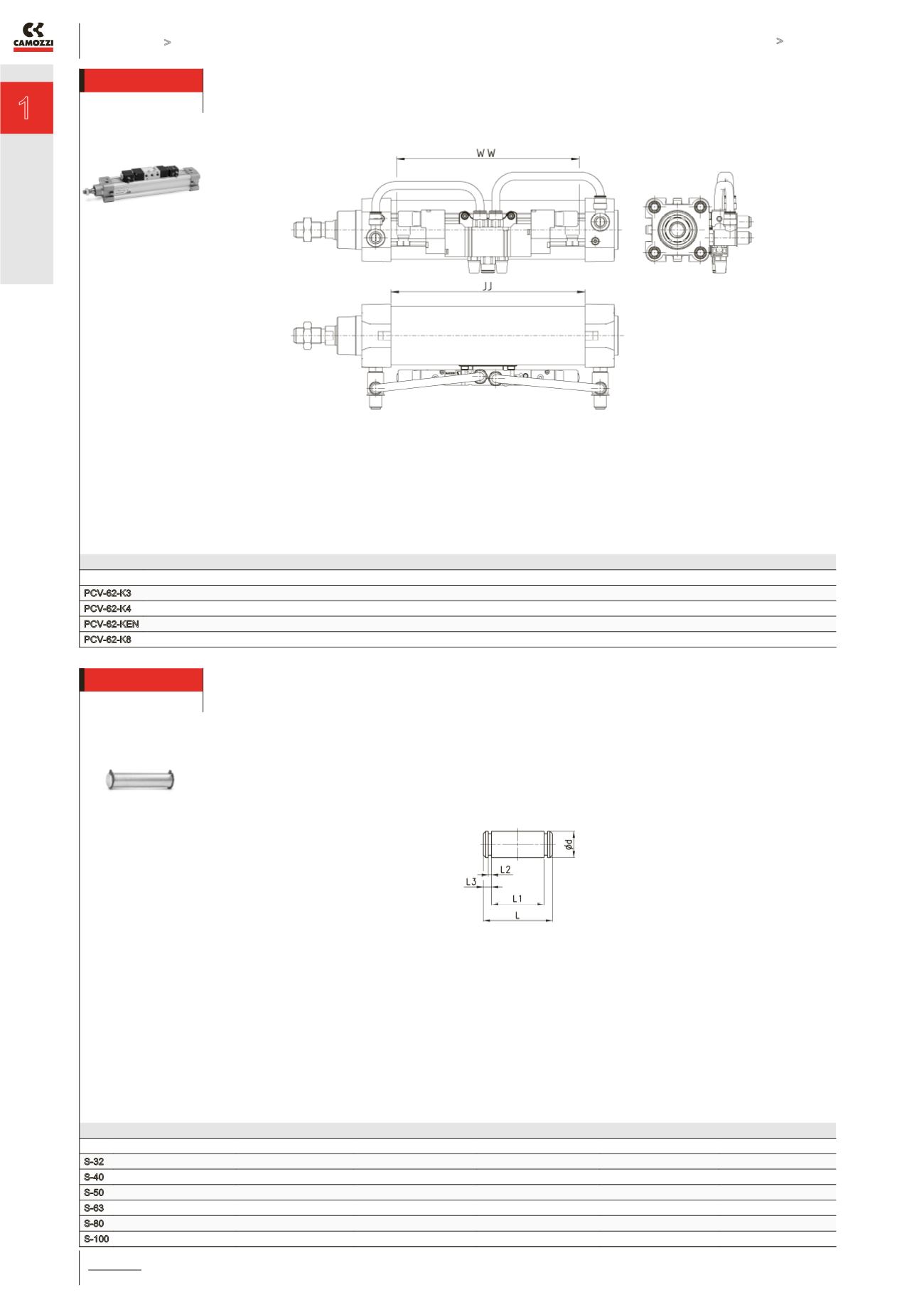

Befestigungskit Mod. PCV
Der Befestigungskit Mod. PCV ermöglicht die Montage eines Ventils/Elektromagnetventils direkt am Zylinder.
Es entsteht eine Zylinderventileinheit.
PRODUKTÜBERSICHT
Mod.
PCV-62-K3
zur Befestigung von Ventilen Serie 3
PCV-62-K4
zur Befestigung von Ventilen Serie 4 Anschluss G1/4”
PCV-62-KEN
zur Befestigung von Ventilen Serie EN
PCV-62-K8
zur Befestigung von Ventilen Serie 4 Anschl. G1/8” + Serie 3 Anschl. G1/4”
Die Gesamtlänge des
gewählten Ventils (ww)
sollte immer kleiner sein,
als die Abmessung JJ des
gewählten Zylinders.
Siehe auch
www.camozzi.com im Produktbereich/
Downloads.
Lagerbolzen Mod. S
Werkstoff: Edelstahl 1.4305
PRODUKTÜBERSICHT
Mod.
Ø
d
L
L1
L2
L3
S-32
32
10
52
46
1,1
3
S-40
40
12
59
53
1,1
3
S-50
50
12
67
61
1,1
3
S-63
63
16
77
71
1,1
3
S-80
80
16
97
91
1,1
3
S-100
100
20
121
111
1,3
5
Lieferumfang:
1 Lagerbolzen (Edelstahl
1.4305)
2 Seegerringe (Stahl)
