Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

Soft-Startventil Serie MC

AUFBEREITEN >

KATALOG

>

Version 8.8

/2.35.03

3

AUFBEREITEN

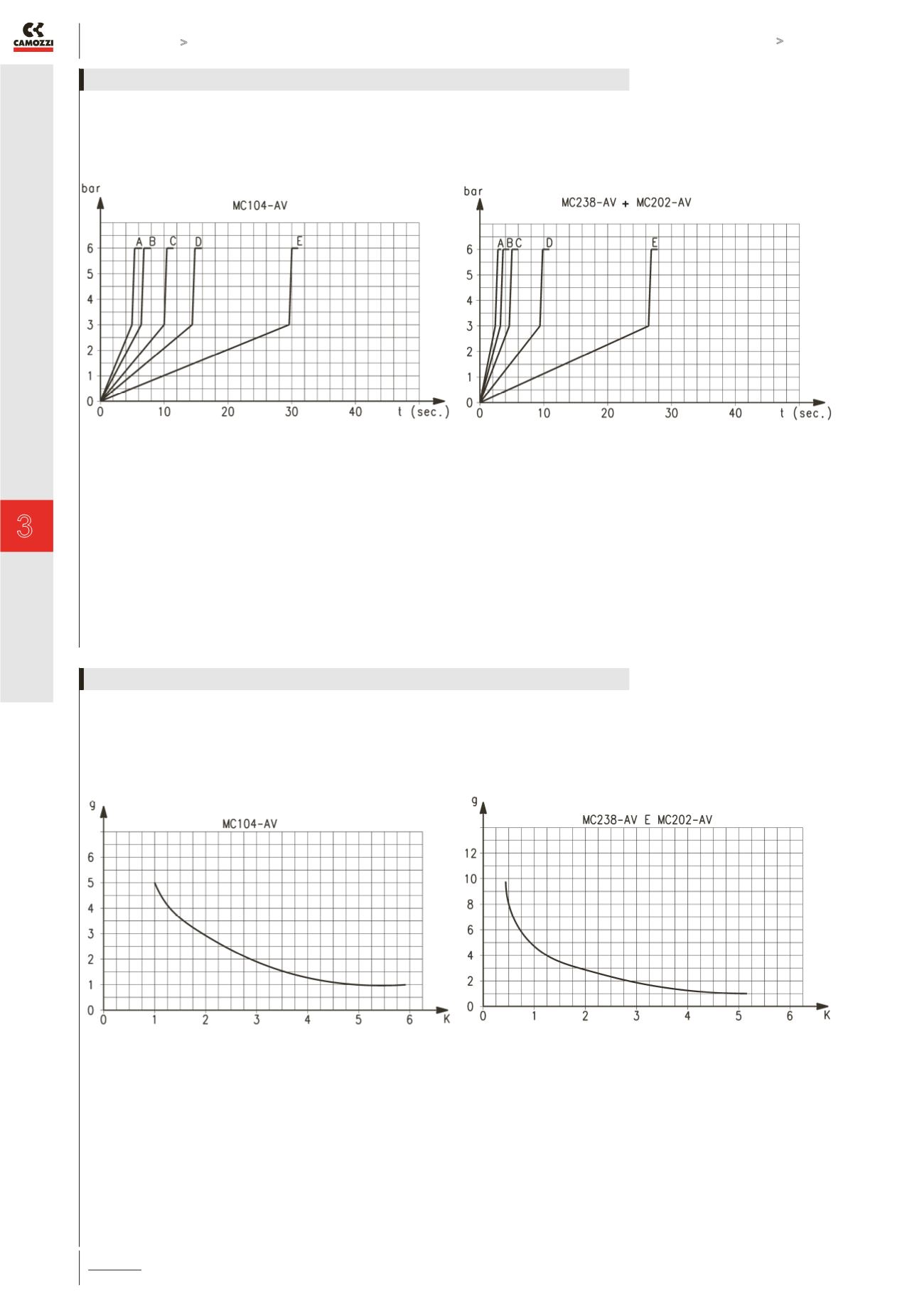

Belüftungszeit in Abhängigkeit von der Spindelumdrehung der

Einstellschraube, Luftvolumen 5 Liter. MC104-AV

A=5 Umdrehungen; B=4 Umdrehungen; C=3 Umdrehungen;

D=2 Umdrehungen; E=1 Umdrehung. Konstante K im Schaubild

bedeutet die Anzahl der Umdrehungen an der Einstellschraube,

um die gewünschte Belüftungszeit bei einem Eingangsdruck von

6 bar zu erhalten.

Bei Abweichungen vom Eingangsdruck: Belüftungszeit

± 20%. K = t/V mit: V = Luftvolumen im nachgeschalteten System

in Liter; t = gewünschte Belüftungszeit in Sekunden.

BELÜFTUNGSZEIT

Beispiel: MC104-AV

V = 5 Liter

t = 16 Sekunden

K = 16/5 = 3,2

Wenn man den gewünschten Wert K im Schaubild zugrunde legt,

ergeben sich daraus 1,8 Umdrehungen an der Regulierschraube.

Beispiel: MC238-AV - MC202-AV

V = 5 Liter

t = 16 Sekunden

K = 16/5 = 3,2

Wenn man den gewünschten Wert K im Schaubild zugrunde legt,

ergeben sich daraus 1,8 Umdrehungen an der Regulierschraube.

BELÜFTUNGSZEIT Beispiel
