Microregolatori Serie M
TRATTAMENTO >
CATALOGO
>
Release 8.8
/5.05.02
3
TRATTAMENTO

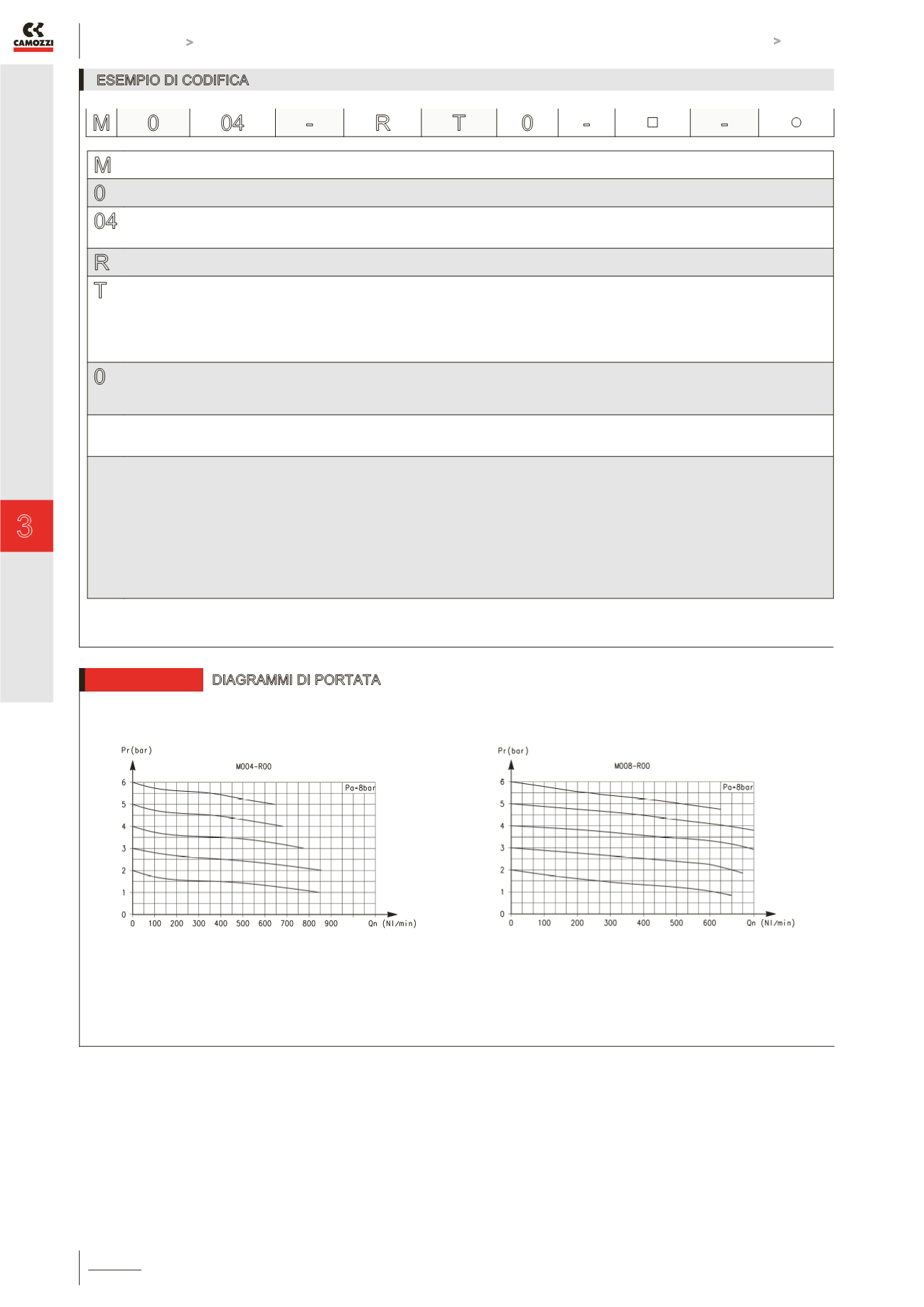

ESEMPIO DI CODIFICA
M
SERIE
0
GRANDEZZA
04
ATTACCHI:
08 = G1/8
04 = G1/4
R
REGOLATORE
T
PRESSIONE DI LAVORO:
0 = 0,5 ÷ 10 bar ( standard )
1 = 0 ÷ 4 bar
2 = 0 ÷ 2 bar
7 = 0,5 ÷ 7 bar
T = tarato *
B = bloccato *
0
TIPO DI COSTRUZIONE:
0 = relieving
1 = senza relieving
5 = relieving a fuga controllata
TIPO DI REGOLAZIONE:
= senza scarico a monte ( standard )
VS = con scarico a monte
* NB: SE IL REGOLATORE E’ TARATO O BLOCCATO, DOPO IL TIPO DI REGOLAZIONE INSERIRE LA PRESSIONE IN INGRESSO “■” E LA PRESSIONE IN
USCITA “●”
PRESSIONE IN INGRESSO:
■ = inserire il valore della pressione in alimentazione
PRESSIONE IN USCITA:
● = inserire il valore della pressione IN USCITA per il regolatore BLOCCATO oppure
il valore massimo della pressione REGOLABILE per il regolatore TARATO
Esempio regolatore tarato con Pressione in ingresso = 6.3 bar e Pressione in uscita = 4.5 bar
Codice completo: M04-RT0-6.3-4.5
M 0
04
-
R T 0 -
■ -
●
6512
DIAGRAMMI DI PORTATA
Diagramma di portata per modello: M004-R00
Pa = Pressione di ingresso
Pr = Pressione regolata
Qn = Portata
Diagramma di portata per modello: M008-R00
Pa = Pressione di ingresso
Pr = Pressione regolata
Qn = Portata
