MOVIMENTO >
MOVIMENTO

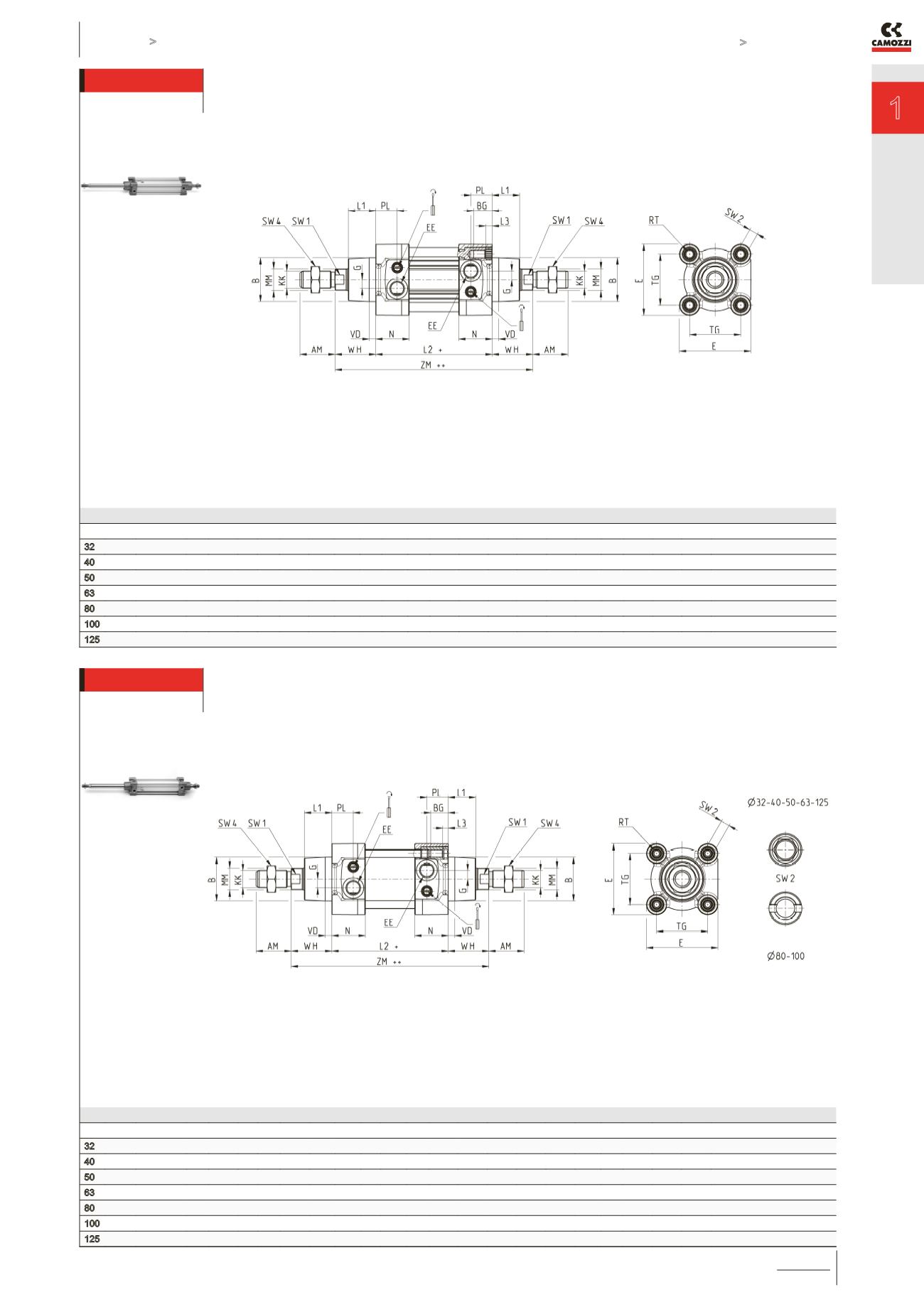

Cilindri Serie 63 a profilo, stelo passante
Versioni: 63MP6..., 63MP7..., 63LP6... e 63LP7...
Per i cilindri semplice effetto le quote L2 e ZJ vanno aumentate di 25mm.
INGOMBRI
Ø ØMM KK ØB PL L1 AM EE WH L2 L3 ZM VD N BG RT G TG E ØF SW1 SW2 SW4 Corsa ammortizzo ant./post.
32 12 M10x1.25 30 18.5 18 22 G1/8 26 94 5.5 146 5 27 16 M6 5 32.5 47 -
10 6 17
17
40 16 M12x1.25 35 19 21 24 G1/4 30 105 5.5 165 5 30 16 M6 5 38 55 -
13 6 19
18
50 20 M16x1.5 40 19.5 25 32 G1/4 37 106 6 180 6 30.5 16 M8 8 46.5 65 8 17 8 24
20
63 20 M16x1.5 45 24 26 32 G3/8 37 121 6 195 6 37.5 16 M8 8 56.5 75 8 17 8 24
22
80 25 M20x1.5 45 23.5 30 40 G3/8 46 128 0 220 7 37 19 M10 8 72 93 8 22 6 30
25
100 25 M20x1.5 55 24 35 40 G1/2 51 138 0 240 7 39.5 19.5 M10 8 89 110 8 22 6 30
26
125 32 M27x2 60 28 42 54 G1/2 65 160 6 290 8 44 23 M12 10.5 110 135 -
27 12 41
33
+ = sommare la corsa
++ = sommare la corsa
due volte
Cilindri Serie 63 a tubo tondo, stelo passante
Versioni: 63MT6..., 63MT7..., 63LT6... e 63LT7...
Per i cilindri semplice effetto le quote L2 e ZJ vanno aumentate di 25mm
INGOMBRI
Ø ØMM KK ØB PL L1 AM EE WH L2 L3 ZM VD N BG RT G TG E ØF SW1 SW2 SW4 Corsa ammortizzo ant./post.
32 12 M10x1.25 30 18.5 18 22 G1/8 26 94 5 146 5 27 16 M6 5 32.5 47 -
10 6 17
17
40 16 M12x1.25 35 19 21 24 G1/4 30 105 5 165 5 30 16 M6 5 38 55 -
13 6 19
18
50 20 M16x1.5 40 19.5 25 32 G1/4 37 106 5 180 6 30.5 16 M8 8 46.5 65 8 17 8 24
20
63 20 M16x1.5 45 24 26 32 G3/8 37 121 5 195 6 37.5 16 M8 8 56.5 75 8 17 8 24
22
80 25 M20x1.5 45 23.5 30 40 G3/8 46 128 0 220 7 37 19 M10 8 72 93 8 22 *
30
25
100 25 M20x1.5 55 24 35 40 G1/2 51 138 0 240 7 39.5 19.5 M10 8 89 110 8 22 *
30
26
125 32 M27x2 60 28 42 54 G1/2 65 160 6 290 8 44 23 M12 10.5 110 135 -
27 12 41
33
+ = sommare la corsa
++ = sommare la corsa
due volte
Nota tabella:
* = chiave speciale
80-62/8C
(vedi accessori)
