Giunti ad innesto rapido Serie 5000L - 5000LT
COLLEGAMENTO >
CATALOGO
>
Release 8.8
/5.06.02
4
COLLEGAMENTO
I giunti femmina sono realizzati per non permettere la fuoriuscita
di liquido durante le operazioni di innesto e disinnesto.
Q (l/min) = Portata
p = perdita di carico
Il diagramma fornisce un’indicazione circa il modello da usare
in rapporto alla pressione di lavoro e alla portata necessaria. Le
misurazioni sono state effettuate con i modelli indicati e sono la
condizione ideale di massima portata. Qualora si debbano usare
tubi inferiori, si dovrà tenere conto di un minor rendimento.

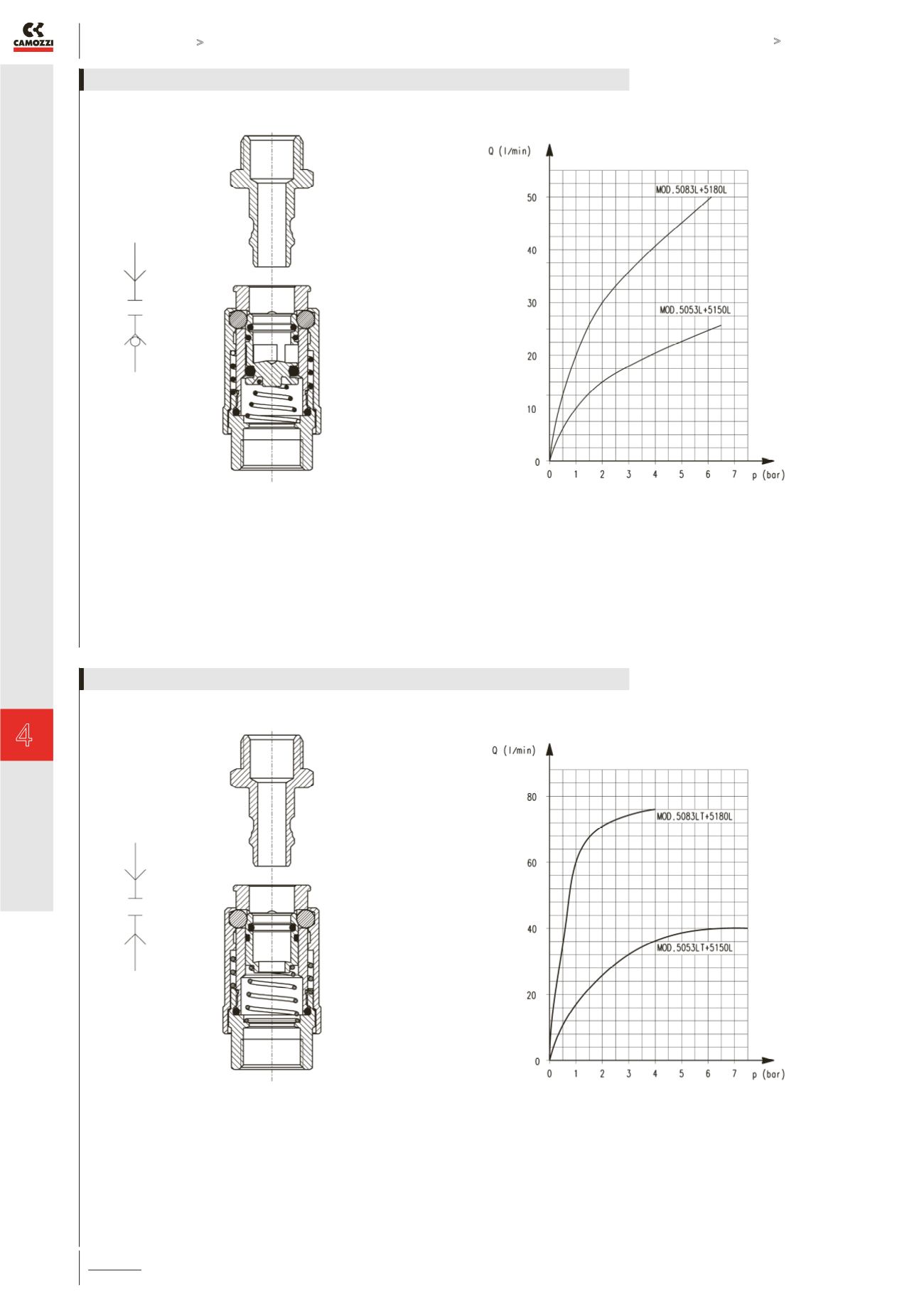

Principio di funzionamento e diagramma di portata in ACQUA per giunti tipo “L”
Per le applicazioni in cui viene richiesta una portata più elevata, è
disponibile la versione del giunto femmina con foro passante.
Questa soluzione permette una maggiore portata del fluido,
ma non evita la fuoriuscita del liquido durante le operazioni di
disinnesto.
Q (l/min) = Portata
p = perdita di carico
Il diagramma fornisce un’indicazione circa il modello da usare in
rapporto alla pressione di lavoro ed alla portata necessaria. Le
misurazioni sono state effettuate con i modelli indicati e sono la
condizione ideale di massima portata. Qualora si debbano usare
tubi inferiori, si dovrà tenere conto di un minor rendimento.
Principio di funzionamento e diagramma di portata in ACQUA per giunti tipo “LT”
