Informazioni tecniche sui prodotti

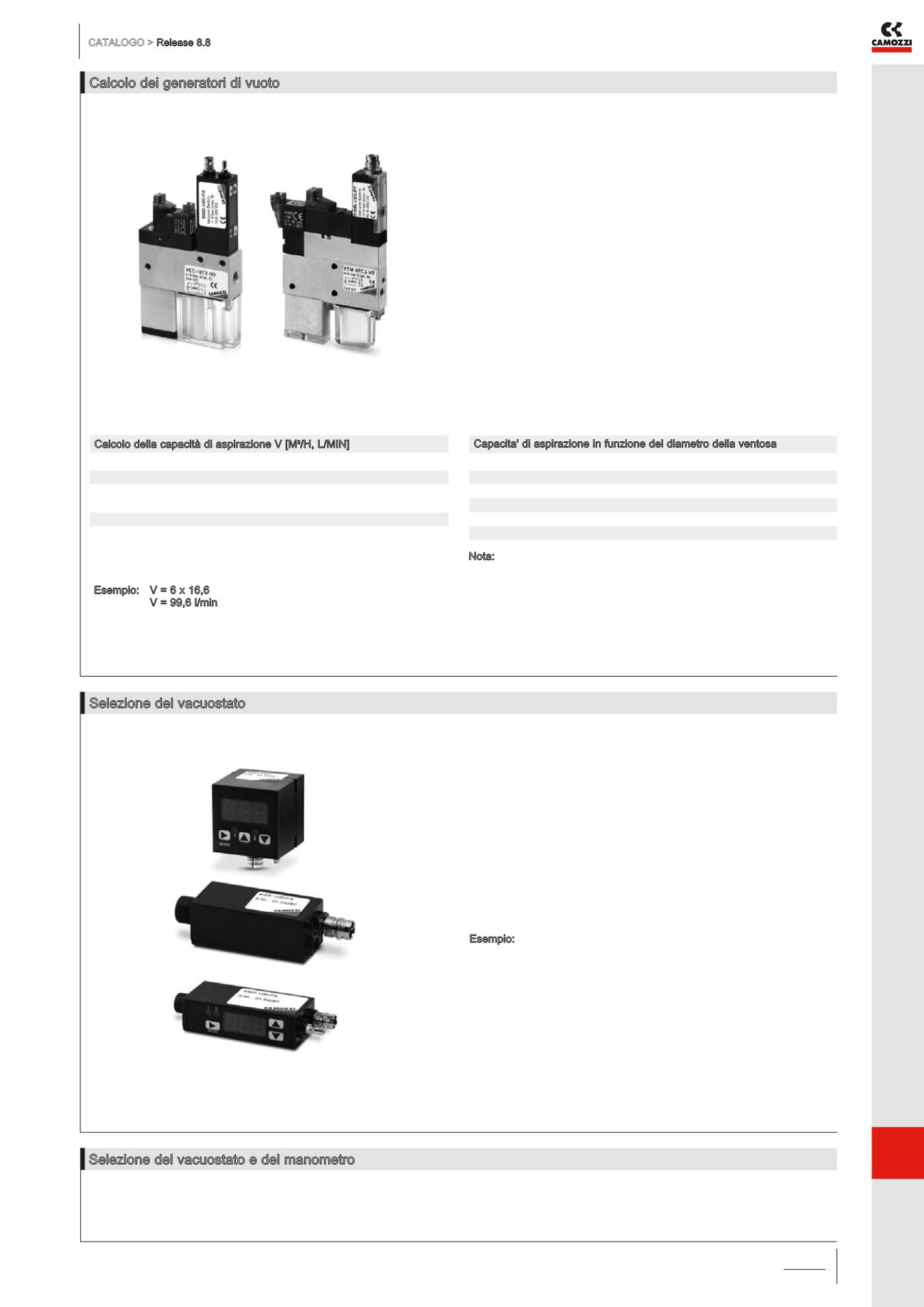

Calcolo dei generatori di vuoto
Sulla base della nostra esperienza e dei valori
misurati durante la progettazione di sistemi,
raccomandiamo di scegliere il generatore
di vuoto in funzione del diametro della ventosa,
facendo riferimento alla seguente tabella:
Nota:
I valori indicati hanno validità indipendentemente dal tipo di creazione
del vuoto.
La capacità di aspirazione raccomandata è indicata per ciascuna ventosa
ed è valida solo per superfici lisce ed impermeabili. Per pezzi porosi e
permeabili all'aria si raccomanda di eseguire prima un test adeguato.
Calcolo della capacità di aspirazione V [M
3
/H, L/MIN]
V = n x VS
n = numero ventose
V
S
= capacità di aspirazione necessaria
per ciascuna singola ventosa [m
3
/h, l/min]
Capacita' di aspirazione in funzione del diametro della ventosa
Ventosa Ø
Capacità di aspirazione Vs
fino a 20 mm 0,17 m
3
/h
2,83 l/min
fino a 40 mm 0,35 m
3
/h
5,83 l/min
fino a 60 mm 0,5 m
3
/h
8,3 l/min
fino a 90 mm 0,75 m
3
/h
12,7 l/min
fino a 120 mm 1 m
3
/h
16,6 l/min
Selezione del vacuostato
In generale il vacuostato e il manometro
vengono scelti in base alle esigenze
di funzionalità e frequenza di commutazione.
Sono disponibili le seguenti funzioni:
- impostazione del punto di commutazione
- isteresi impostabile o fissa
- emissione di segnale digitale e/o analogico
- LED di funzionamento
- indicazione display con tastiera d'ingresso
- raccordo-vuoto M5 Femmina, G1/8 Maschio,
flangia o tubo ad innesto
Le possibili varianti con i relativi dati tecnici
sono riportate nel catalogo generale.
Esempio:
- vacuostato SWD-V00-PA con display digitale,
punto di commutazione regolabile
e impostazione dell'isteresi
(già integrata nell'eiettore compatto)
- manometro.
Optiamo per l'eiettore compatto VEC-20 con una capacità di aspirazione di 116 l/min.
Esempio: V = 6 x 16,6
V = 99,6 l/min
La relativa capacità di aspirazione è indicata nella tabella «Dati Tecnici»
di ciascun generatore di vuoto.
Selezione del vacuostato e del manometro
Anche se i risultati ottenuti durante la progettazione del sistema sembrano essere corretti, per sicurezza si raccomanda di eseguire sempre dei test
con pezzi campione originali. Tuttavia la progettazione teorica del sistema è indicativa ai fini del dimensionamento.
