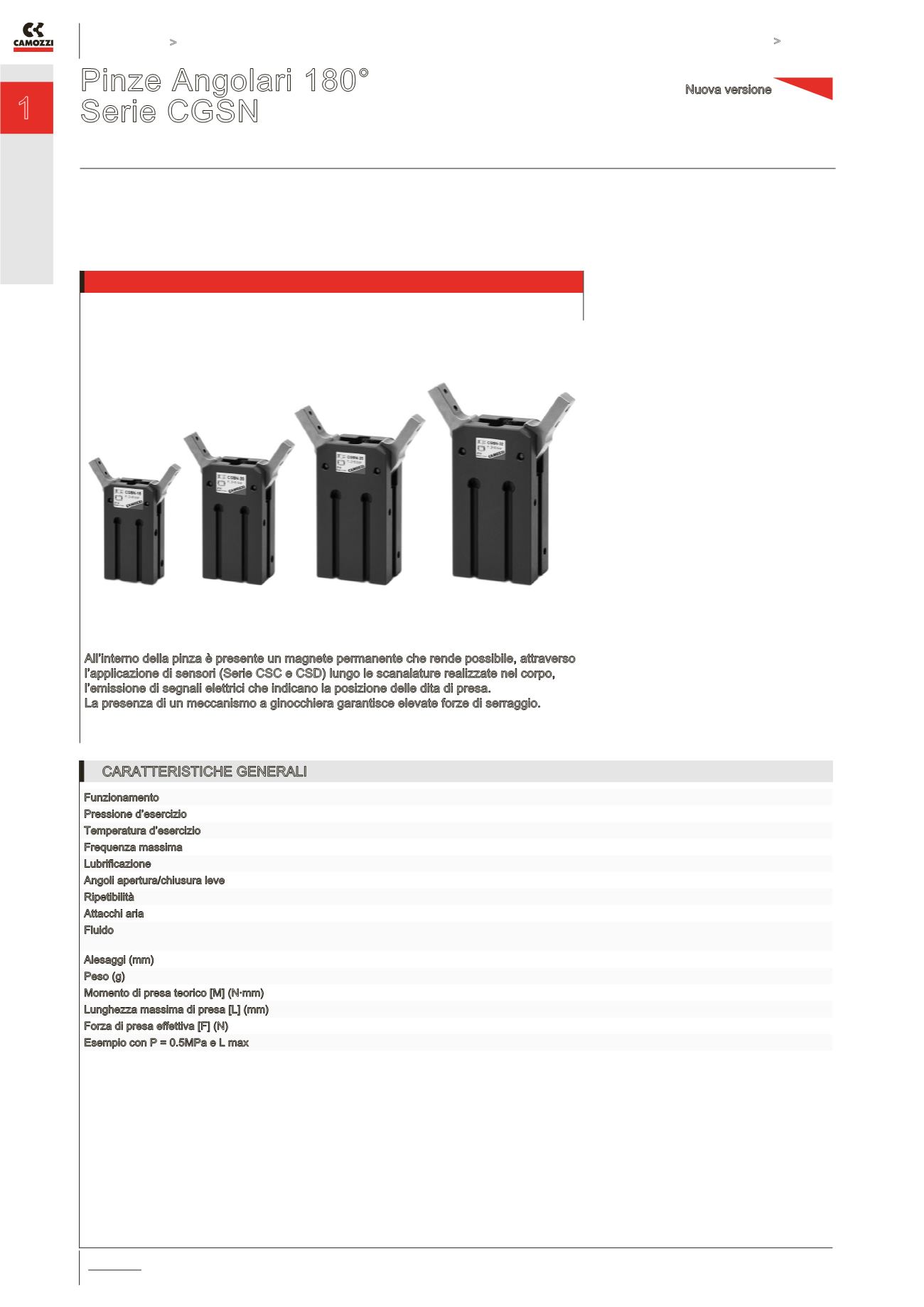

Pinze angolari 180° Serie CGSN MOVIMENTO > CATALOGO > Release 8.8
/7.12.01 1
MOVIMENTO
Pinze Angolari 180°
Serie CGSN
Magnetiche
Taglie: ø 16, 20, 25, 32 mm
All’interno della pinza è presente un magnete permanente che rende possibile, attraverso
l’applicazione di sensori (Serie CSC e CSD) lungo le scanalature realizzate nel corpo,
l’emissione di segnali elettrici che indicano la posizione delle dita di presa.
La presenza di un meccanismo a ginocchiera garantisce elevate forze di serraggio.
Le pinze CGSN garantiscono precisione ed
elevata flessibilità di installazione grazie alla
presenza di sedi per spine di centraggio e
fori di fissaggio posizionati sulla base e sui
lati.
La pinza inoltre può essere fornita con
un adattatore opzionale (mod. C-CGP
femmina o L-CGP maschio) che ne facilita il
montaggio in varie applicazioni.
» » Elevata flessibilità
di installazione
» » Dita di presa in acciaio
resistenti alla corrosione
» » Ampia zona di lavoro
CARATTERISTICHE GENERALI
Funzionamento doppio effetto
Pressione d’esercizio 2 bar ÷ 8 bar
Temperatura d’esercizio 5°C ÷ 60°C
Frequenza massima 100 cicli/min
Lubrificazione richiesta solo nella sezione di scorrimento
Angoli apertura/chiusura leve -1° / + 180° (tolleranza ±3°)
Ripetibilità ± 0.2 mm
Attacchi aria M5x0.8
Fluido Aria filtrata, senza lubrificazione. Nel caso si utilizzasse aria lubrificata, si consiglia olio ISO VG32 e di non
interrompere mai la lubrificazione.
Alesaggi (mm) 16 20 25 32
Peso (g) 140 255 430 740
Momento di presa teorico [M] (N·mm) 1230xP 2350xP 4540xP 9680xP [ P = pressione (MPa) ]
Lunghezza massima di presa [L] (mm) 80 100 120 140
Forza di presa effettiva [F] (N) F = M/L x 0.9 (valutata con le leve parallele)
Esempio con P = 0.5MPa e L max F = 7N F = 10N F = 17N F = 30N
Nuova versione
