Prodotti destinati all’industria.

Condizioni generali di vendita disponibili sul sito

www.camozzi.com

.

1

Cilindri Serie 52

MOVIMENTO >

CATALOGO

>

Release 8.8

/8.10.04

1

MOVIMENTO

La corsa d’ammortizzo finale deve essere regolata tramite

l’apposita vite di regolazione in modo tale da garantire un

funzionamento senza urti dell’attuatore. Nelle applicazioni

in cui si è al di fuori del range definito dal diagramma è

necessario utilizzare un dispositivo esterno (ammortizzatori,

arresti meccanici). Quest’ultimi dovranno essere posizionati

centralmente rispetto alla massa d’ ammortizzare. Il diagramma è

da applicare per montaggi in posizione orizzontale.

Coefficienti di correzione carichi vedi pagina 1.8.10.03.

velocità - coefficiente:

0,2 m/s - 1

0,3 m/s - 0,75

0,4 m/s - 0,5

0,5 m/s - 0,4

0,75 m/s - 0,27

1 m/s - 0,2

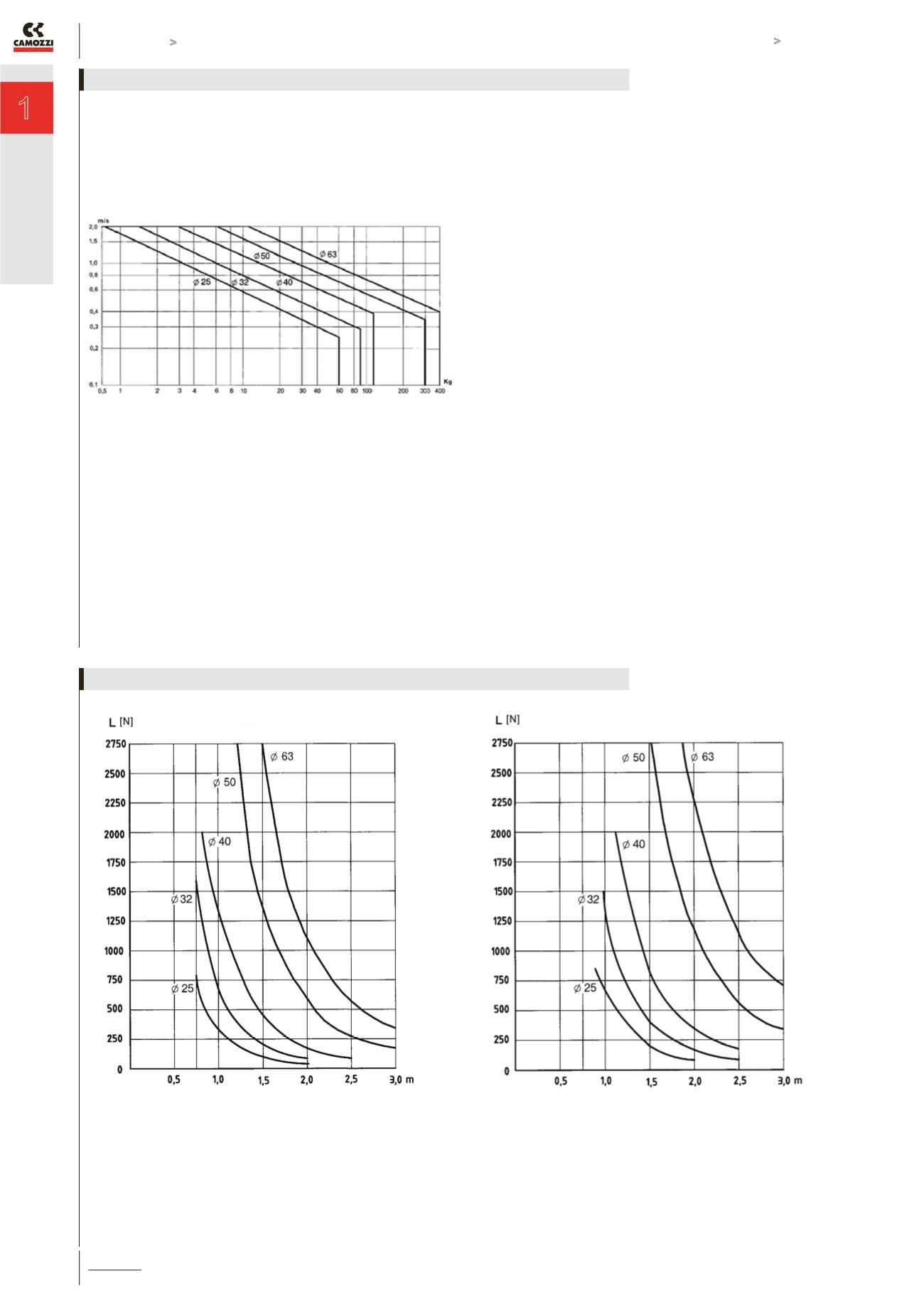

DIAGRAMMA AMMORTIZZO

FRECCIA 0,5 mm

I diagrammi sono stati ricavati considerando una freccia di 0.5

mm e di 1 mm quando un carico (N) è applicato.

Fissato il carico ed il diametro del cilindro, i diagrammi sopra

riportati forniscono i valori oltre i quali è necessario porre un

supporto intermedio.

FRECCIA 1 mm

I diagrammi sono stati ricavati considerando una freccia di 0.5

mm e di 1 mm quando un carico (N) è applicato.

Fissato il carico ed il diametro del cilindro, i diagrammi sopra

riportati forniscono i valori oltre i quali è necessario porre un

supporto intermedio.

CARICHI IN FUNZIONE DELLA DISTANZA DEI SUPPORTI
