405 / 1280
Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.
2
Elettrovalvole Serie K8
CONTROLLO >
CATALOGO
>
Release 8.8
/1.03.03
2
CONTROLLO

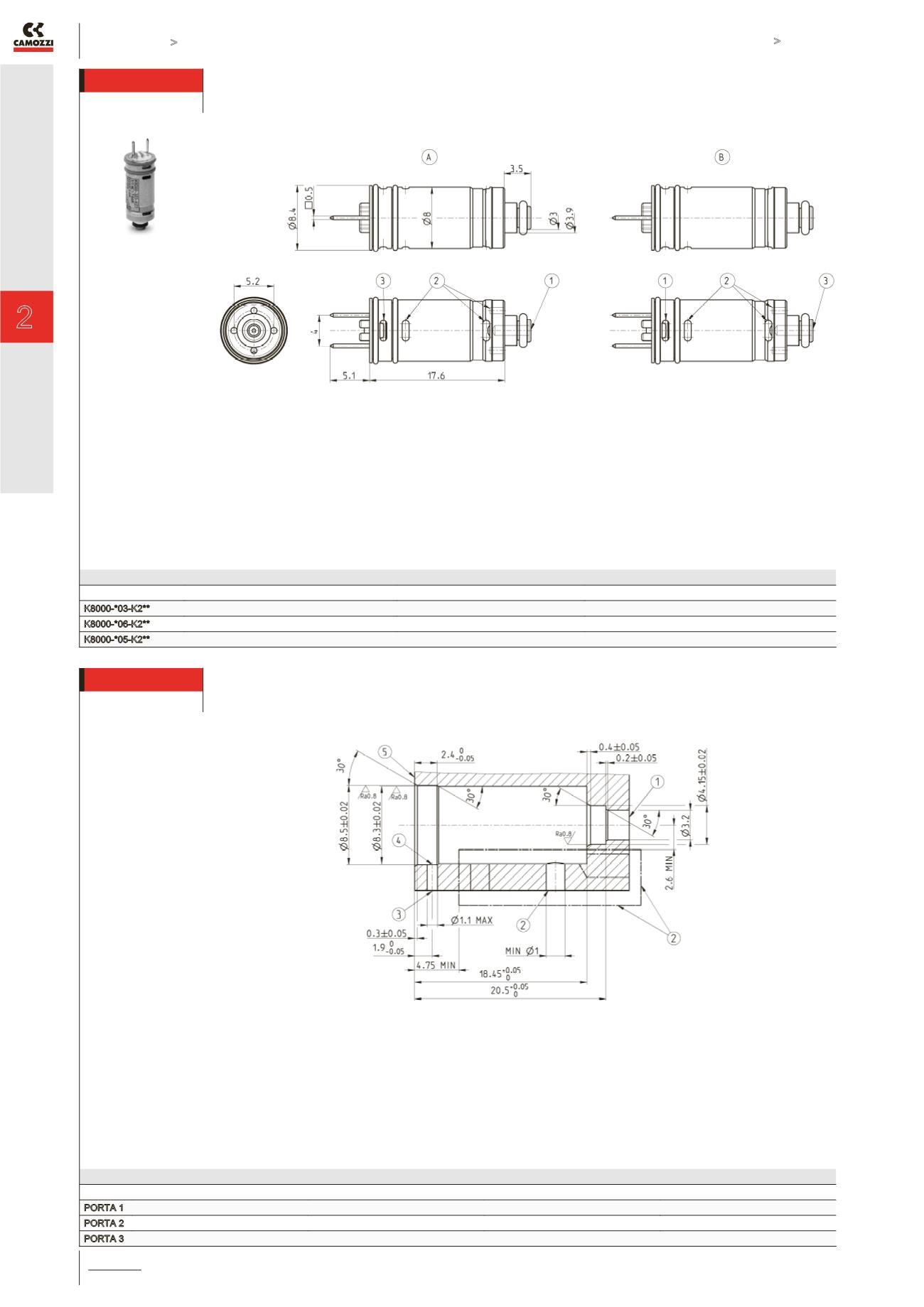

Elettrovalvola 8 mm, 2/2 e 3/2 vie NC (A) e NO (B)
* = inserire NUMERO VIE - FUNZIONI (vedere ESEMPIO DI CODIFICA)
** = inserire TENSIONE (vedere ESEMPIO DI CODIFICA)
Mod.
Orifizio Ø (mm)
kv (l/min)
Pressione min/max (bar)
K8000-*03-K2**
0.5
0.08
1 ÷ 7
K8000-*06-K2**
0.5
0.08
-1 ÷ 4
K8000-*05-K2**
0.7
0.15
-1 ÷ 3
LEGENDA:
1 = alimentazione
2 = utilizzo
3 = scarico
Sede elettrovalvola 8 mm, 2/2 e 3/2 vie NC e NO
N.B. Si ottengono prestazioni migliori se i fori nella sede della valvola sono allineati con i rispettivi fori della
valvola.
FUNZIONE
3/2 NC
2/2 NC
3/2 NO
2/2 NO
PORTA 1
Alimentazione
Alimentazione
Scarico
-
PORTA 2
Uscita
Uscita
Uscita
Uscita
PORTA 3
Scarico
-
Alimentazione
Alimentazione
LEGENDA:
1 = Porta 1
2 = Porta 2 (vedere area)
3 = Porta 3
4 = Esente da bave
5 = Superficie da allineare
con la superficie
superiore della valvola
