www.camozzi.com.Elettrovalvole Serie PL
CATALOGO
2
/1.16.02
2
>
Release 8.8
CONTROLLO >
CONTROLLO

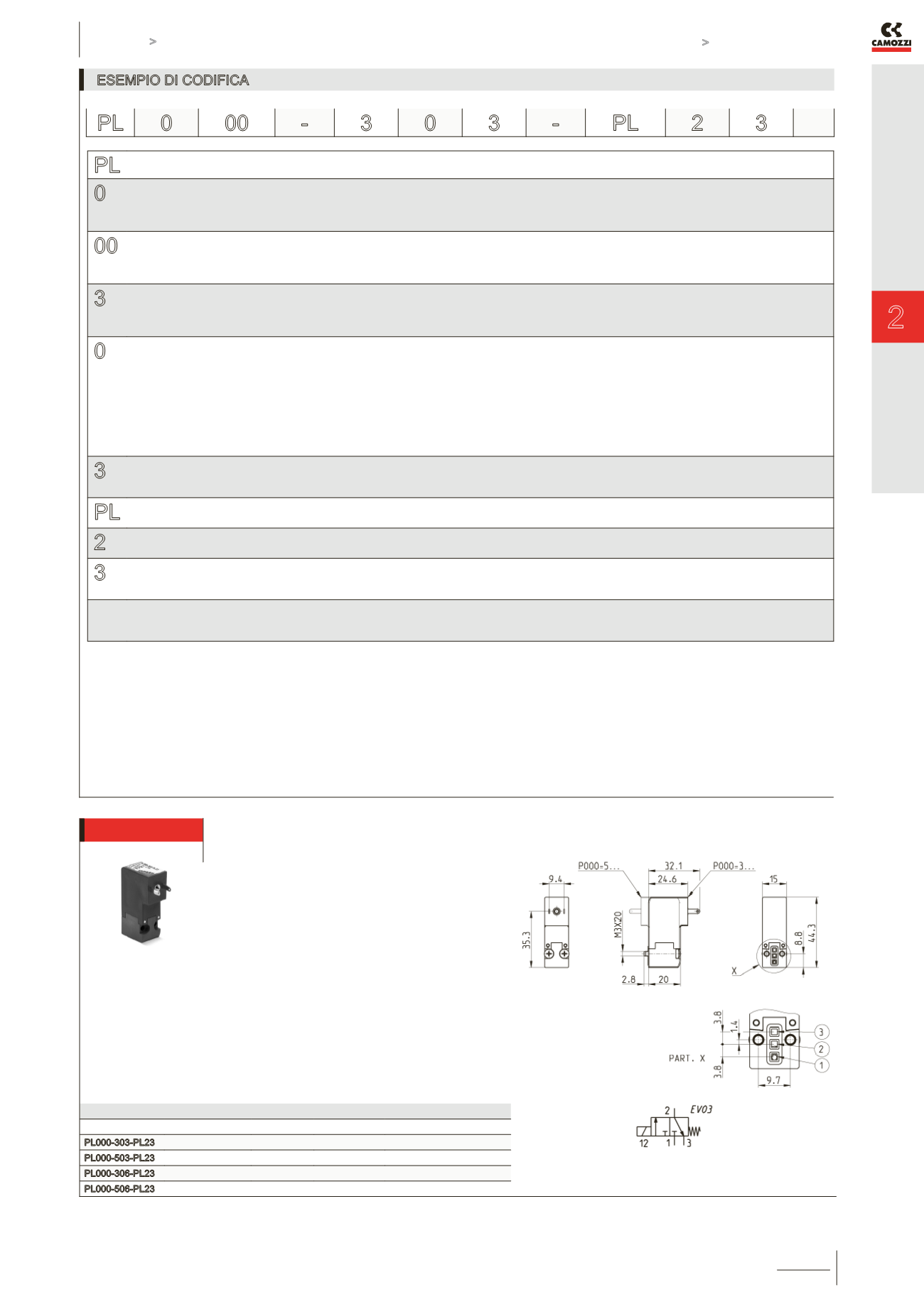

ESEMPIO DI CODIFICA
PL
SERIE
0
ESECUZIONE CORPO:
0 = base singola (solo M5) o interfaccia
1 = convogliatore singolo
2 = convogliatore doppio
00
NUMERO POSTI:
00 = interfaccia
01 = base singola (solo M5)
02 ÷ 99 = N° posti convogliatore
3
NUMERO VIE - FUNZIONI:
0 = convogliatore o base singola
3 = 3 vie NC
5 = 3 vie NC parte elettrica girata di 180°
0
ATTACCHI VALVOLA:
0 = interfaccia (solo per EV singola)
ATTACCHI CONVOGLIATORE:
2 = M5 uscite lateriali
3 = tubo ø 3 uscite laterali
4 = tubo ø 4 uscite laterali
6 = M5 uscite posteriori
7 = tubo ø 3 uscite posteriori
8 = tubo ø 4 uscite posteriori
3
DIAMETRO NOMINALE:
3 = Ø 1.5 mm (Pressione 4 ÷ 8 bar)
6 = Ø 1.5 mm (Pressione 0 ÷ 3.5 bar)
PL
MATERIALI:
PL = corpo tecnopolimero PBT, guarnizione otturatore FKM, altre guarnizioni NBR
2
CONNESSIONE ELETTRICA:
2 = connessione standard industriale (9.4 mm)
3
TENSIONE - POTENZA ASSORBITA:
2 = 12 V DC 2.7W
3 = 24 V DC 2.7W
FISSAGGIO:
= con viti per metallo (standard)
P = con viti per plastica
PL 0 00 -
3 0 3 -
PL 2 3
Elettrovalvola 3/2 vie NC
La fornitura comprende:
N° 1 guarnizione interfaccia
N° 2 viti M3x20 UNI 8112
(fissaggio per metallo, standard)
oppure
N° 2 viti M3x23 UNI 10227
(fissaggio per plastica, opzione P)
Mod.
Orifizio Ø (mm)
kv (l/min)
Qn (Nl/min)
Pressione min-max (bar)
PL000-303-PL23
1.5
0.54
35
4 ÷ 8
PL000-503-PL23
1.5
0.54
35
4 ÷ 8
PL000-306-PL23
1.5
0.54
-
0 ÷ 3.5
PL000-506-PL23
1.5
0.54
-
0 ÷ 3.5
