Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.Elettrovalvole Serie PDV
CATALOGO
2
/1.19.02
2
>
Release 8.8
CONTROLLO >
CONTROLLO

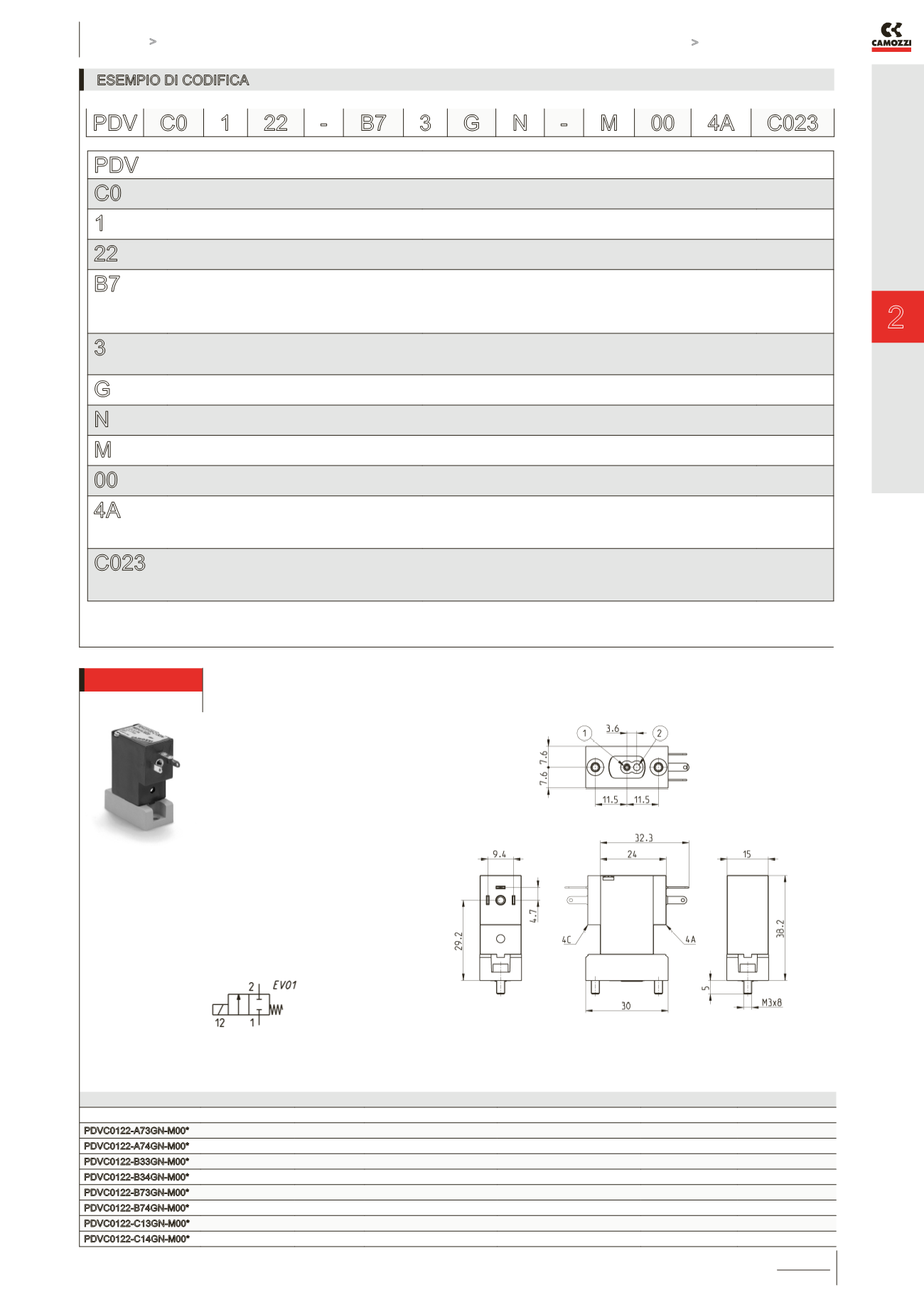

ESEMPIO DI CODIFICA
PDV
SERIE
C0
ESECUZIONE CORPO:
C0 = corpo con interfaccia per sottobase
1
NUMERO VIE - FUNZIONI:
1 = 2/2 vie NC
22
CONNESSIONI PNEUMATICHE:
22 = interfaccia tipo PDV 2 vie
B7
DIAMETRO NOMINALE:
A7 = Ø 0.8 mm
B3 = Ø 1.2 mm
B7 = Ø 1.6 mm
C1 = Ø 2.0 mm
3
MATERIALI TENUTE:
3 = FKM
4 = EPDM
G
MATERIALI CORPO:
G = PEEK
N
INTERVENTO MANUALE:
N = non previsto
M
ACCESSORI FISSAGGIO:
M = viti per metallo
00
OPZIONI:
00 = nessuna
4A
CONNESSIONE ELETTRICA:
3A = DIN EN 175 301-803-C (8 mm)
4A = standard industriale (9.4 mm)
7A = cavetti (L = 300 mm)
3C = DIN EN 175 301-803-C (8 mm) bobina ruotata di 180°
4C = standard industriale (9.4 mm) bobina ruotata di 180°
7C = cavetti (L = 300 mm) bobina ruotata di 180°
C023
TENSIONE - POTENZA ASSORBITA:
C017 = 6V DC 2W
C020 = 12V DC 2W
C023 = 24V DC 2W
PDV C0 1 22 - B7 3 G N - M 00 4A C023
Elettrovalvola 2/2 NC, standard industriale (9.4 mm)
La fornitura comprende:
N° 1 guarnizione
N° 2 viti M3x8 UNI 5931
NOTA ALLA TABELLA:
* completare il codice aggiungendo
CONNESSIONE ELETTRICA
(opzioni 4A o 4C) e
TENSIONE
(vedere ESEMPIO DI CODIFICA)
Mod.
Orifizio Ø (mm)
kv (l/min)
Pressione min/max (bar)
Contropressione max (bar)
Materiale corpo
Materiale tenute
PDVC0122-A73GN-M00*
0.8
0.25
0 ÷ 7.0
1.2
PEEK
FKM
PDVC0122-A74GN-M00*
0.8
0.25
0 ÷ 7.0
1.2
PEEK
EPDM
PDVC0122-B33GN-M00*
1.2
0.55
0 ÷ 4.5
1.2
PEEK
FKM
PDVC0122-B34GN-M00*
1.2
0.55
0 ÷ 4.5
1.2
PEEK
EPDM
PDVC0122-B73GN-M00*
1.6
0.65
0 ÷ 4.0
1.2
PEEK
FKM
PDVC0122-B74GN-M00*
1.6
0.65
0 ÷ 4.0
1.2
PEEK
EPDM
PDVC0122-C13GN-M00*
2.0
0.80
0 ÷ 3.0
1.2
PEEK
FKM
PDVC0122-C14GN-M00*
2.0
0.80
0 ÷ 3.0
1.2
PEEK
EPDM
NOTA AL DISEGNO:
1 = ALIMENTAZIONE
2 = UTILIZZO
